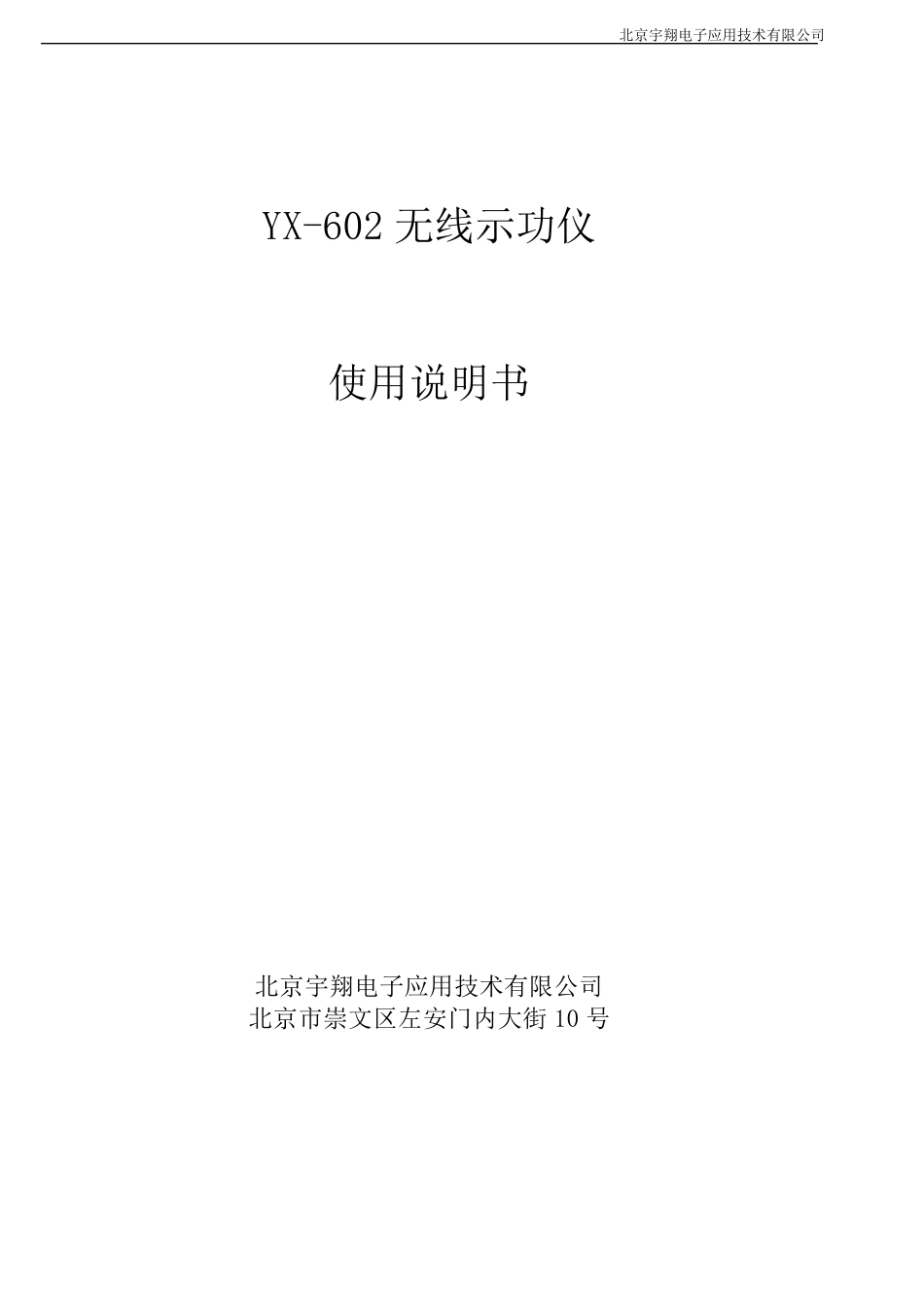

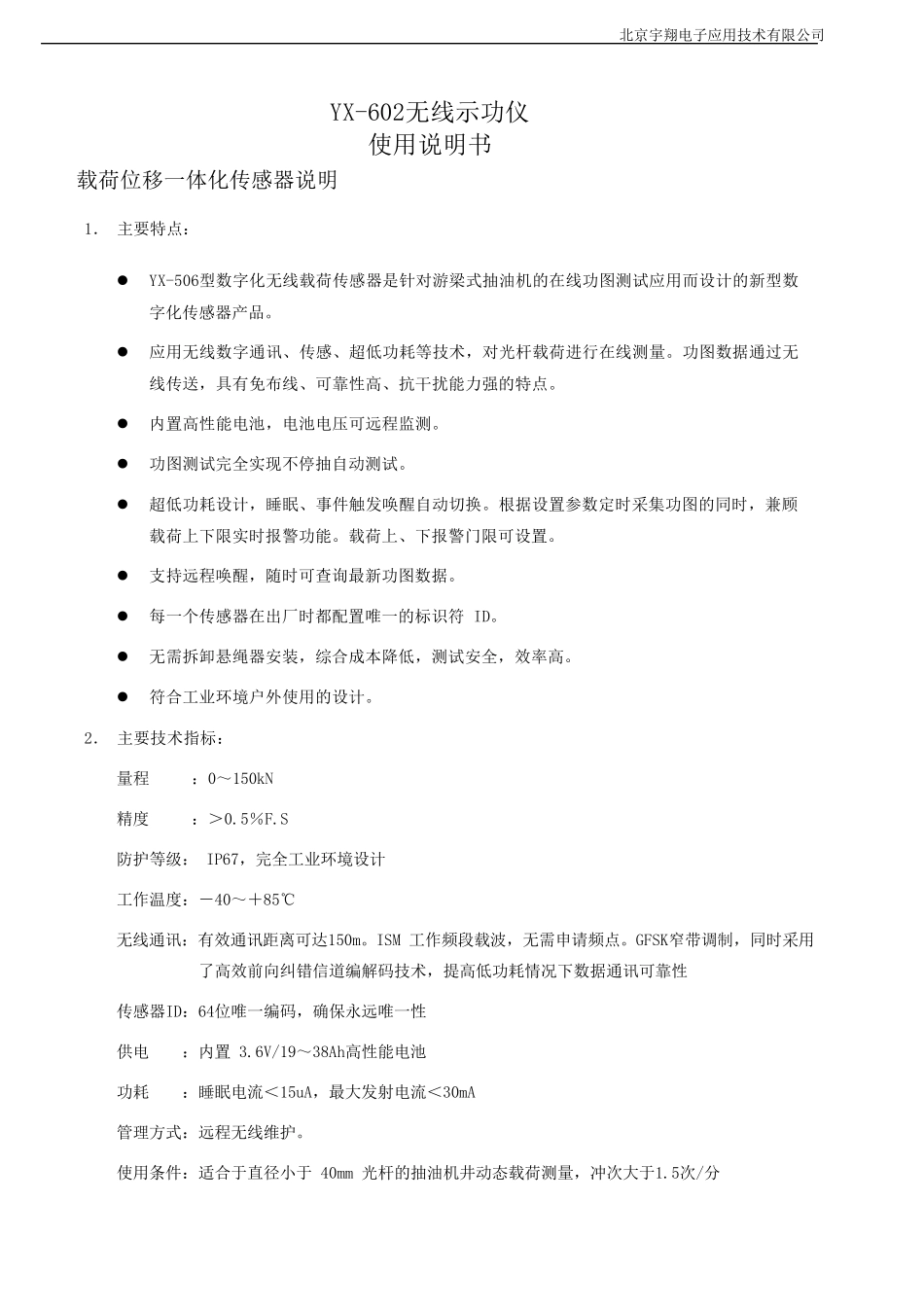

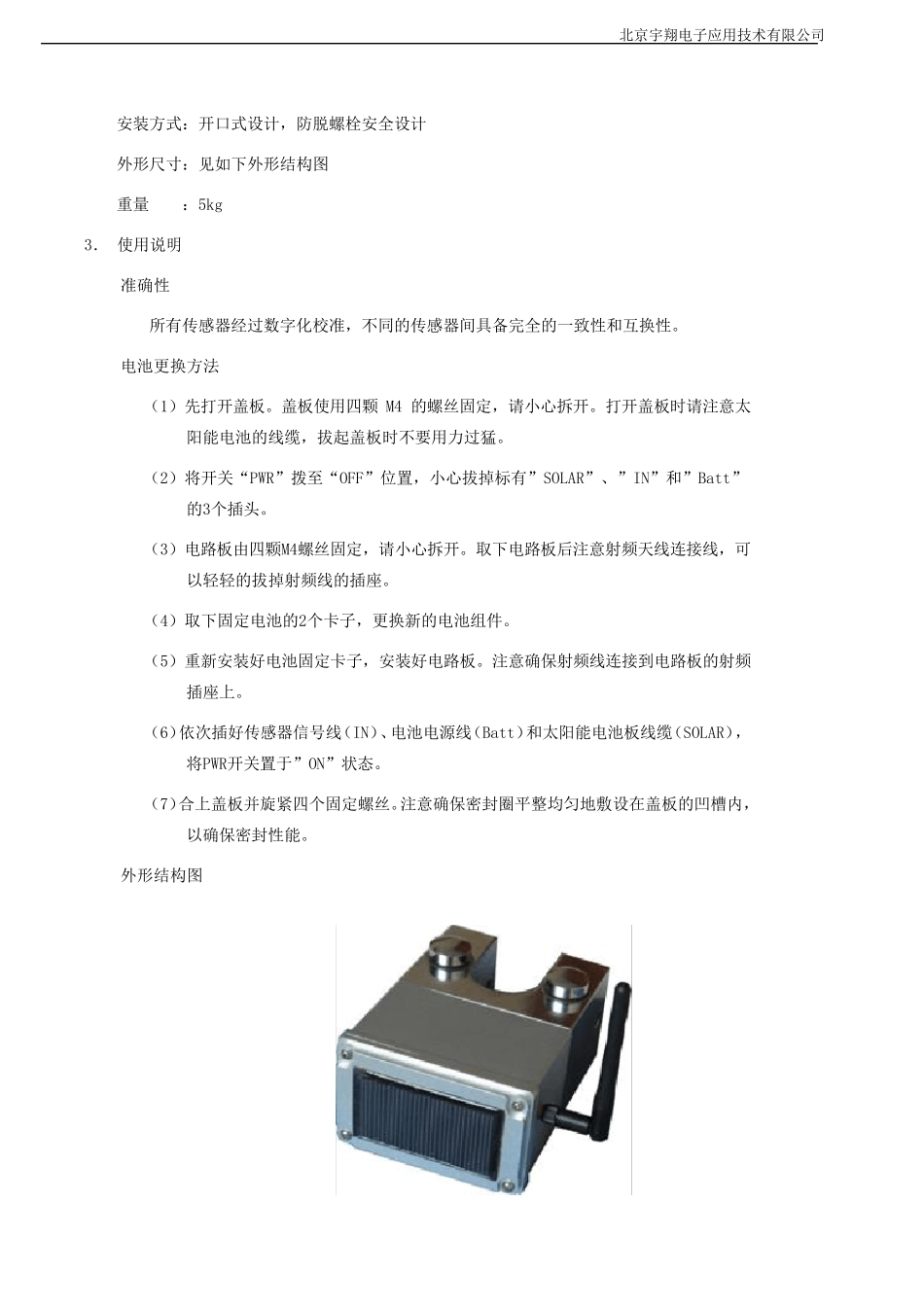

北京宇翔电子应用技术有限公司 YX-602 无线示功仪 使用说明书 北京宇翔电子应用技术有限公司 北京市崇文区左安门内大街 10 号 北 京 宇 翔 电 子 应 用 技 术 有 限 公 司 YX-602无 线 示 功 仪 使 用 说 明 书 载 荷 位 移 一 体 化 传 感 器 说 明 1． 主 要 特 点 ： YX-506型 数 字 化 无 线 载 荷 传 感 器 是 针 对 游 梁 式 抽 油 机 的 在 线 功 图 测 试 应 用 而 设 计 的 新 型 数字 化 传 感 器 产 品 。 应 用 无 线 数 字 通 讯 、 传 感 、 超 低 功 耗 等 技 术 ， 对 光 杆 载 荷 进 行 在 线 测 量 。 功 图 数 据 通 过 无线 传 送 ， 具 有 免 布 线 、 可 靠 性 高 、 抗 干 扰 能 力 强 的 特 点 。 内 置 高 性 能 电 池 ， 电 池 电 压 可 远 程 监 测 。 功 图 测 试 完 全 实 现 不 停 抽 自 动 测 试 。 超 低 功 耗 设 计 ， 睡 眠 、 事 件 触 发 唤 醒 自 动 切 换 。 根 据 设 置 参 数 定 时 采 集 功 图 的 同 时 ， 兼 顾载 荷 上 下 限 实 时 报警功 能 。 载 荷 上 、 下 报警门限 可 设 置 。 支持远 程 唤 醒 ， 随时 可 查询最新 功 图 数 据 。 每一 个传 感 器 在 出厂时 都配置 唯一 的 标识符 ID。 无 需拆卸悬绳器 安装， 综合成本降低 ， 测 试 安全 ， 效率高 。 符合工业环境户外使 用 的 设 计 。 2． 主 要 技 术 指标： 量 程 ： 0～150kN 精度 ： ＞0.5％F.S 防护等 级： IP67， 完 全 工业环境设 计 工作温度： －40～＋85℃ 无 线 通 讯 ： 有 效通 讯 距离可 达150m。 ISM 工作频段载 波， 无 需申请频点 。 GFSK窄带调制， 同 时 采 用了高 效前向纠错信道编解码技 术 ， 提高 低 功 耗 情况下 数 据 通 讯 可 靠 性 传 感 器 ID： 64位 唯一 编码， 确保永远 唯一 性 供电 ： 内 置 3.6V/19～38Ah高 性 能 电 池 功 耗 ： 睡 眠 电 流＜15uA， 最大发 射电 流＜30mA 管理方式 ： 远 程 无 线 维护。 使 用 条件 ： 适合于直径小于 4...
