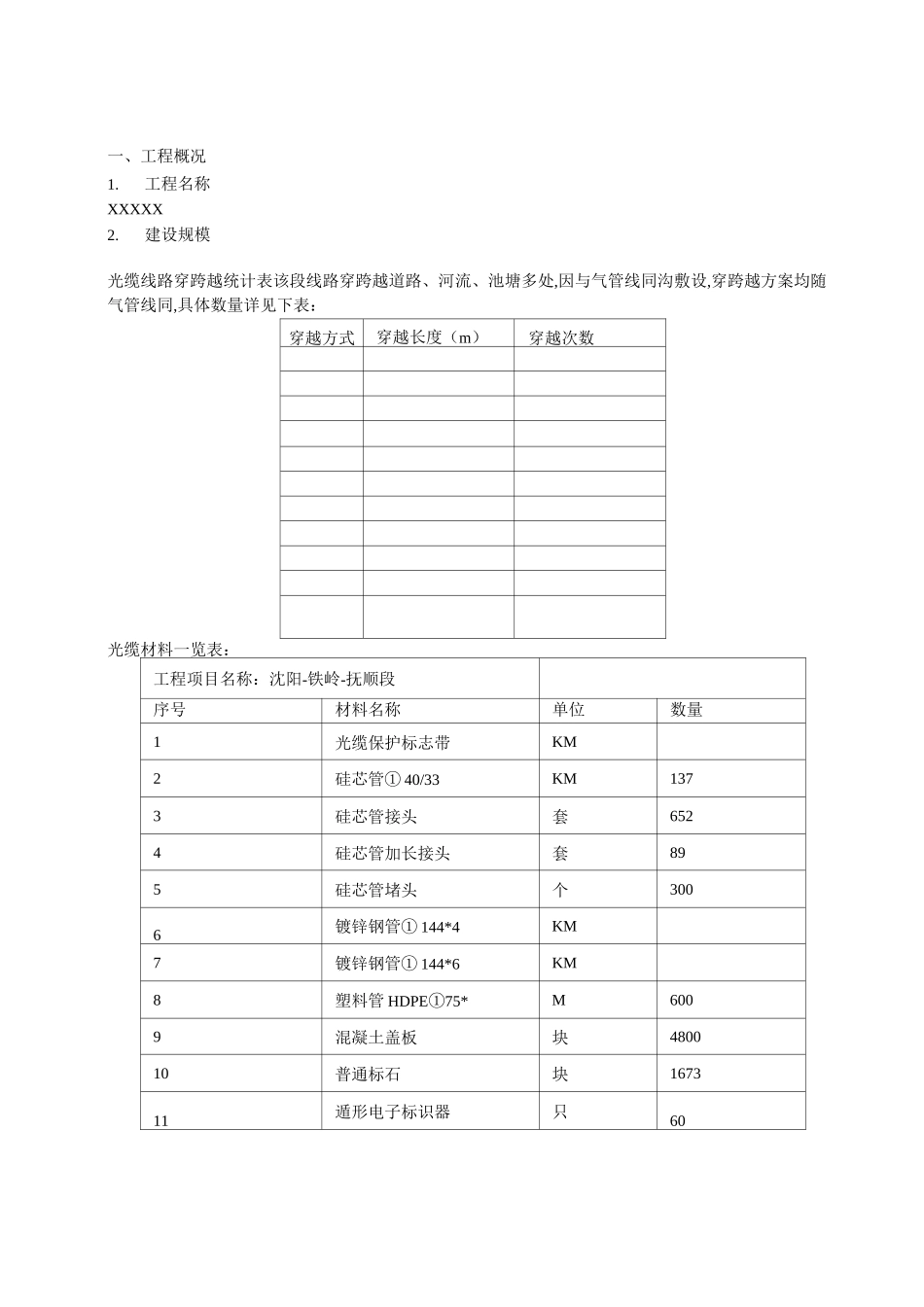

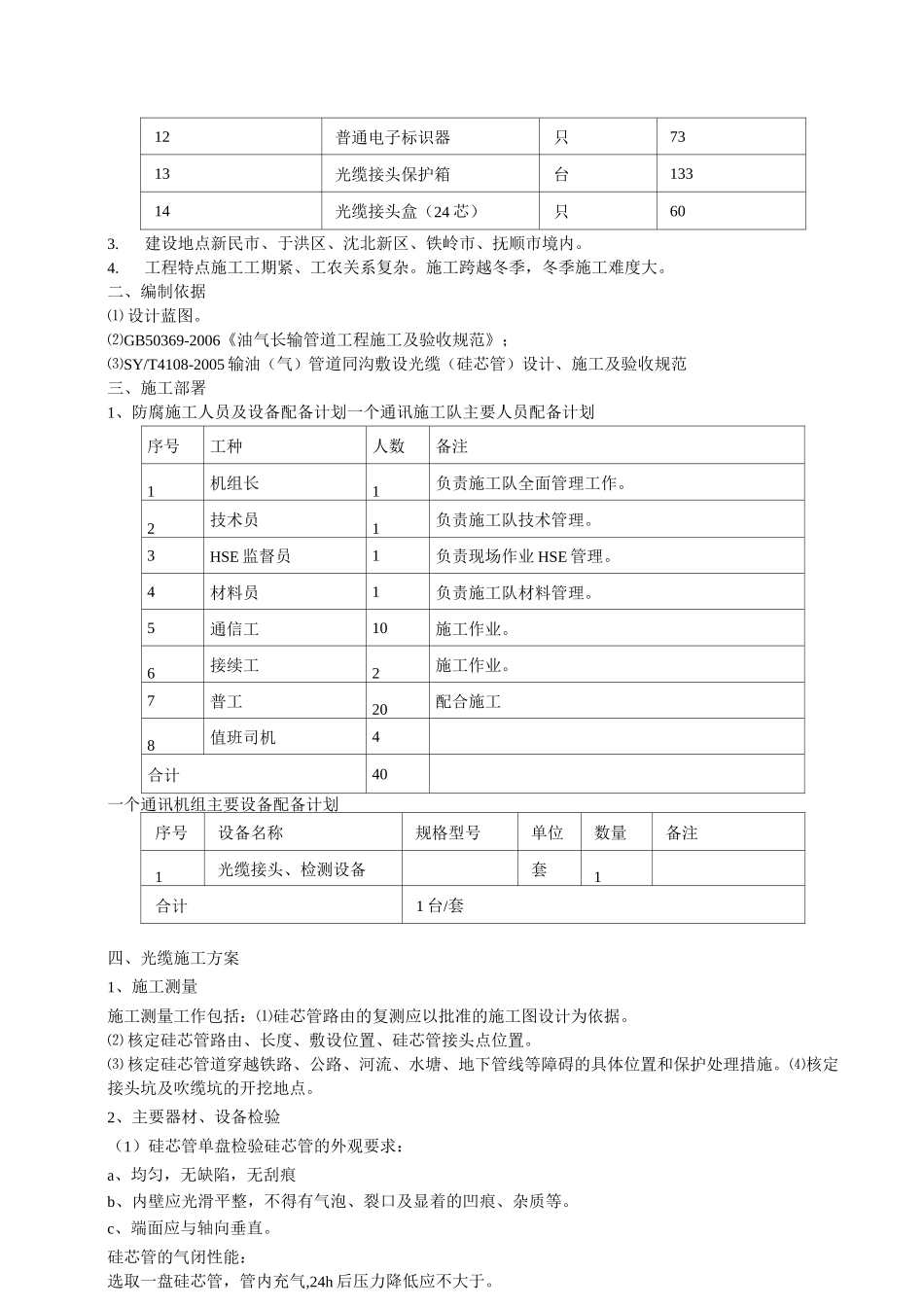

一、工程概况1.工程名称XXXXX2.建设规模光缆线路穿跨越统计表该段线路穿跨越道路、河流、池塘多处,因与气管线同沟敷设,穿跨越方案均随气管线同,具体数量详见下表：穿越方式穿越长度（m）穿越次数光缆材料一览表：工程项目名称：沈阳-铁岭-抚顺段序号材料名称单位数量1光缆保护标志带KM2硅芯管① 40/33KM1373硅芯管接头套6524硅芯管加长接头套895硅芯管堵头个3006镀锌钢管① 144*4KM7镀锌钢管① 144*6KM8塑料管 HDPE①75*M6009混凝土盖板块480010普通标石块167311遁形电子标识器只6012普通电子标识器只7313光缆接头保护箱台13314光缆接头盒（24 芯）只603.建设地点新民市、于洪区、沈北新区、铁岭市、抚顺市境内。4.工程特点施工工期紧、工农关系复杂。施工跨越冬季，冬季施工难度大。二、编制依据⑴ 设计蓝图。⑵GB50369-2006《油气长输管道工程施工及验收规范》；⑶SY/T4108-2005 输油（气）管道同沟敷设光缆（硅芯管）设计、施工及验收规范三、施工部署1、防腐施工人员及设备配备计划一个通讯施工队主要人员配备计划序号工种人数备注1机组长1负责施工队全面管理工作。2技术员1负责施工队技术管理。3HSE 监督员1负责现场作业 HSE 管理。4材料员1负责施工队材料管理。5通信工10施工作业。6接续工2施工作业。7普工20配合施工8值班司机4合计40一个通讯机组主要设备配备计划序号设备名称规格型号单位数量备注1光缆接头、检测设备套1合计1 台/套四、光缆施工方案1、施工测量施工测量工作包括：⑴硅芯管路由的复测应以批准的施工图设计为依据。⑵ 核定硅芯管路由、长度、敷设位置、硅芯管接头点位置。⑶ 核定硅芯管道穿越铁路、公路、河流、水塘、地下管线等障碍的具体位置和保护处理措施。⑷核定接头坑及吹缆坑的开挖地点。2、主要器材、设备检验（1）硅芯管单盘检验硅芯管的外观要求：a、均匀，无缺陷，无刮痕b、内壁应光滑平整，不得有气泡、裂口及显着的凹痕、杂质等。c、端面应与轴向垂直。硅芯管的气闭性能：选取一盘硅芯管，管内充气,24h 后压力降低应不大于。（2）硅芯管接头件及其他器材的检验：硅芯管接头件主要技术性能应符合以下要求：a、接头连接力：24300Nb、气密闭性能：三c、橡胶密封圈应耐磨、耐老化、耐腐蚀、耐环境应力开裂。d、硅芯管接头件应能重复开启使用，便于拆装和操作。硅芯管与接头件、硅芯管与膨胀塞间的连接密封性能按以下方式进行检验：a、硅芯管与接头件间的连接密封性能剪取两段长 300±5m 硅芯管，按...
