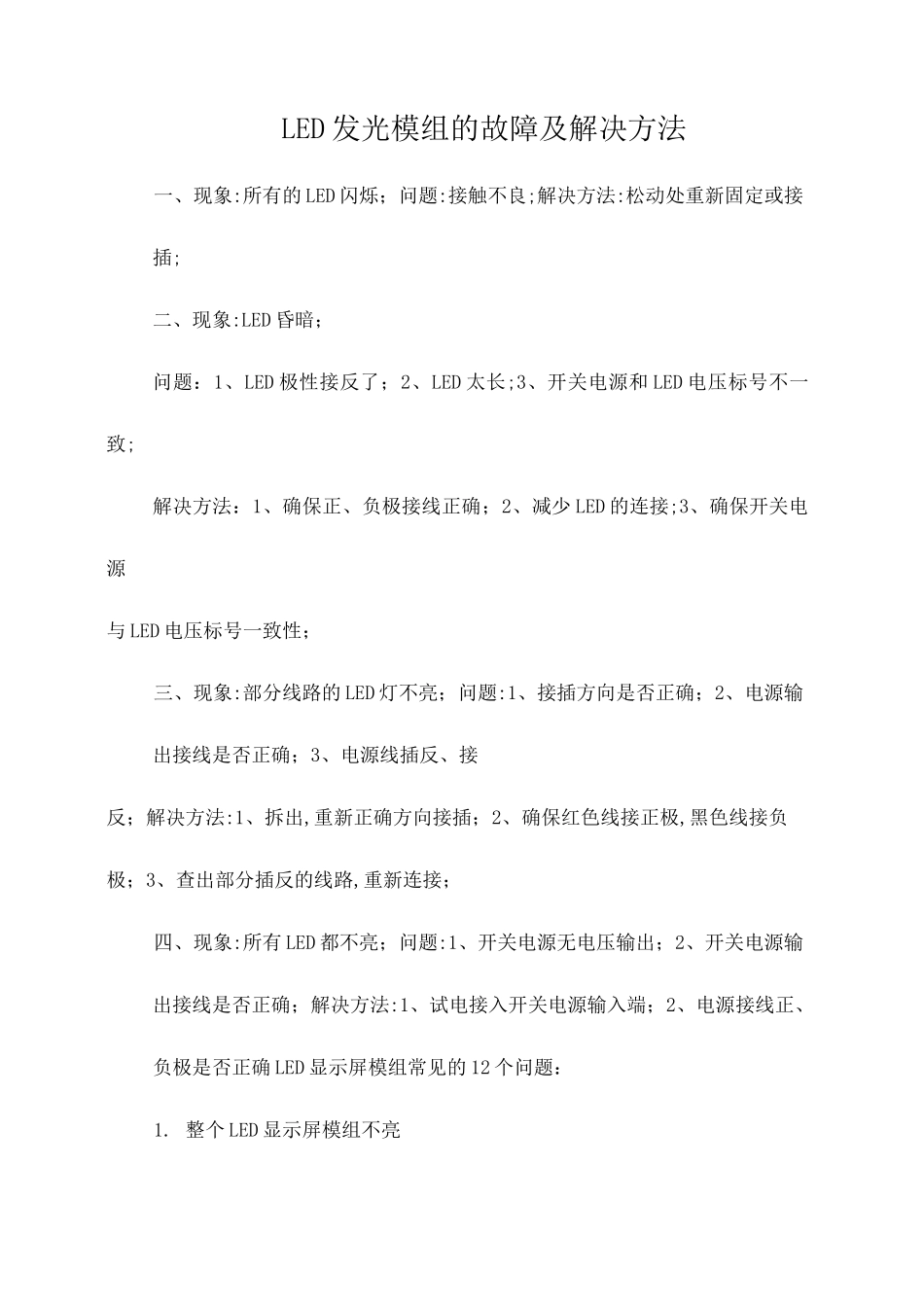

LED 发光模组的故障及解决方法一、现象:所有的 LED 闪烁；问题:接触不良;解决方法:松动处重新固定或接插;二、现象:LED 昏暗；问题：1、LED 极性接反了；2、LED 太长;3、开关电源和 LED 电压标号不一致;解决方法：1、确保正、负极接线正确；2、减少 LED 的连接;3、确保开关电源与 LED 电压标号一致性；三、现象:部分线路的 LED 灯不亮；问题:1、接插方向是否正确；2、电源输出接线是否正确；3、电源线插反、接反；解决方法:1、拆出,重新正确方向接插；2、确保红色线接正极,黑色线接负极；3、查出部分插反的线路,重新连接；四、现象:所有 LED 都不亮；问题:1、开关电源无电压输出；2、开关电源输出接线是否正确；解决方法:1、试电接入开关电源输入端；2、电源接线正、负极是否正确 LED 显示屏模组常见的 12 个问题：1. 整个 LED 显示屏模组不亮没有接上电源；输入排线插反；输入输出颠倒；电源正负极接反。2. 模组不亮传输正常保护电路损坏解决办法可以把 74HC138 第 4 脚和第 5 脚短路。3. 模组隔三行有一行不亮4953 损坏（是其中一个损坏）。4. 模组隔一行亮一行A 信号的问题,请检查 74HC245 和 74HC138 是否有虚焊;可以用万用表量74HC138 第 1 脚电压是否等于 2.5V 左右，如果有更换 74HC138;仔细量金针带 ICA信号的通路情况。5. 模组隔二行亮二行B 信号的问题,请检查 74HC245 和 74HC138 是否有虚焊;可以用万用表量74HC138 第 2 脚电压是否等于 2.5V 左右，如果有更换 74HC138;仔细量金针带 ICA信号的通路情况。6. 上半模组正常下半模组全亮或不亮如果是 T08A 接口有这种情况,这是应检查下 8 行 DR 数据信号是否通路，如正常先更换 74HC245 如不好再更换第一个 74HC595。7. 模组上半部分和下半部分 STB 和 CLK 信号是共同的，数据是分开的（如果是 T12 接口数据也是 1 个）。如检查 T08A 板子是上下半板要分开检查。8. 如果模组有 1 颗灯不亮检查是否虚焊、更换此灯管。9。有竖着有 4 颗灯不亮第一检查 74HC595 是否有虚焊;第二更换 74HC595;第三更换灯管。10. 在竖着 4 颗灯里有 3 颗不亮有 1 颗正常更换正常那颗灯管。11. 如模组从中间或别的位置往后显示不正常检查数据信号通路情况;更换最后一个正常显示控制灯的 74HC595;如未排除更换第一个显示不正常的灯控制的 74HC595。每个 74HC595 控制 8 点宽*4 点高个灯管。74HC595 是用 D...
