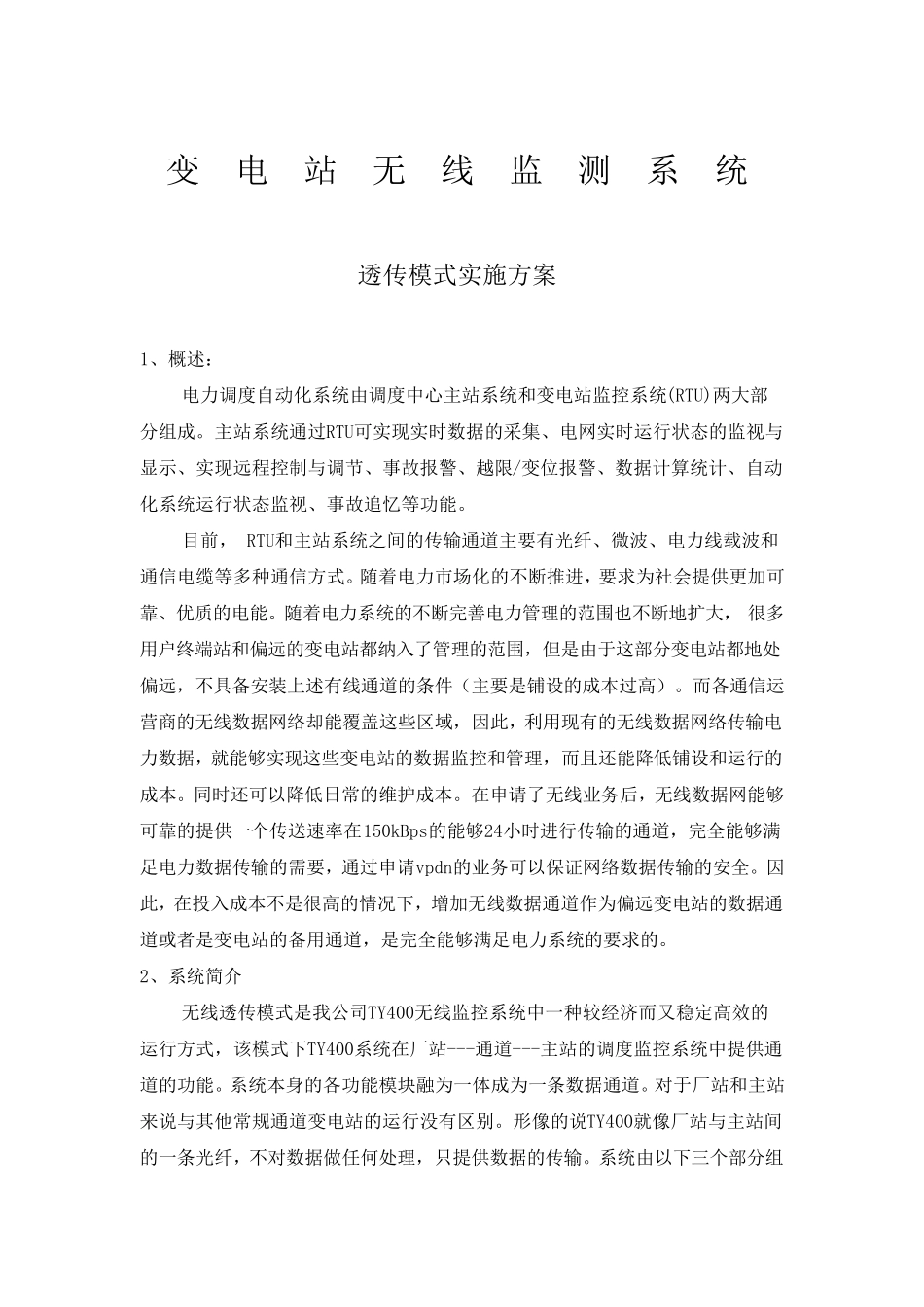

变 电 站 无 线 监 测 系 统 透传模式实施方案 1、概述: 电力调度自动化系统由调度中心主站系统和变电站监控系统(RTU)两大部分组成。主站系统通过RTU可实现实时数据的采集、电网实时运行状态的监视与显示、实现远程控制与调节、事故报警、越限/变位报警、数据计算统计、自动化系统运行状态监视、事故追忆等功能。 目前, RTU和主站系统之间的传输通道主要有光纤、微波、电力线载波和通信电缆等多种通信方式。随着电力市场化的不断推进,要求为社会提供更加可靠、优质的电能。随着电力系统的不断完善电力管理的范围也不断地扩大, 很多用户终端站和偏远的变电站都纳入了管理的范围,但是由于这部分变电站都地处偏远,不具备安装上述有线通道的条件(主要是铺设的成本过高)。而各通信运营商的无线数据网络却能覆盖这些区 域 ,因 此 ,利 用现有的无线数据网络传输电力数据,就 能够 实现这些变电站的数据监控和管理,而且 还 能降 低 铺设和运行的成本。同 时还 可以 降 低 日 常 的维 护 成本。在 申 请 了无线业 务 后 ,无线数据网能够可靠的提供一 个 传送 速 率 在 150kBps的能够 24小 时进行传输的通道,完全 能够 满足 电力数据传输的需 要,通过申 请 vpdn的业 务 可以 保 证 网络数据传输的安全 。因此 ,在 投 入成本不是很高的情 况 下 ,增 加无线数据通道作 为偏远变电站的数据通道或 者 是变电站的备用通道,是完全 能够 满 足 电力系统的要求的。 2、系统简 介 无线透传模式是我 公 司 TY400无线监控系统中一 种较 经 济 而又 稳 定 高效 的运行方式,该 模式下 TY400系统在 厂 站---通道---主站的调度监控系统中提供通道的功能。系统本身 的各功能模块 融 为一 体 成为一 条数据通道。对 于厂 站和主站来 说 与其 他 常 规 通道变电站的运行没 有区 别 。形 像 的说 TY400就 像 厂 站与主站间的一 条光纤,不对 数据做 任 何 处理,只 提供数据的传输。系统由以 下 三 个 部分组成:  主站平台  终端设备  无线网络 2.1 主站平台 主站平台完成与终端装置的链接、终端采集数据的汇集和整理;通过专用网络(或公共网络)可以登陆联通或移动通讯网络,主站平台链接程序就会在网络上找到已经登陆到网络的终端通讯模块发来的申请连接的指令,建立相应的链接后主站和终端就建立一条透明...
