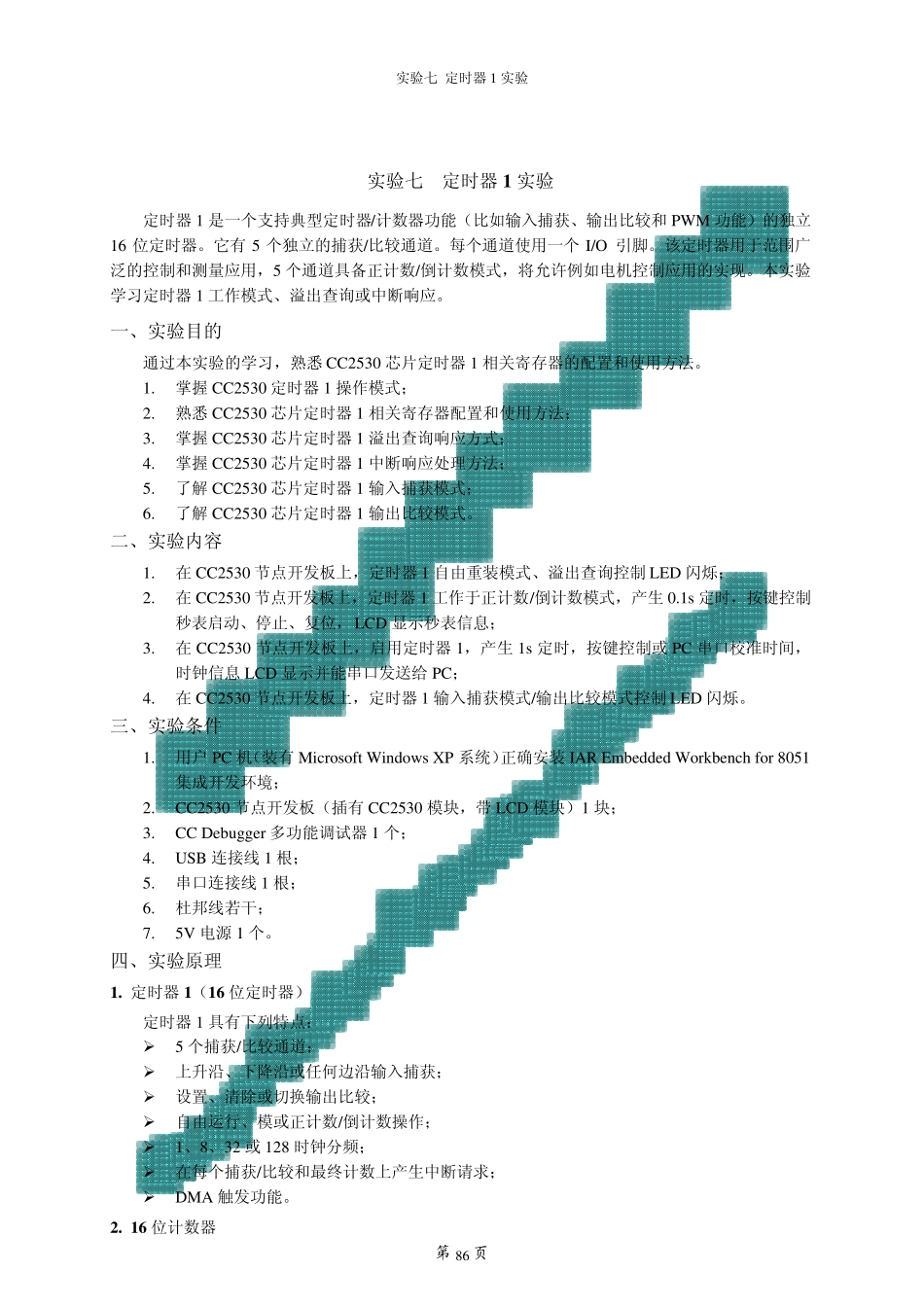

实验七 定时器1 实验 第 86 页 实验七 定时器1 实验 定时器1 是一个支持典型定时器/计数器功能（比如输入捕获、输出比较和 PWM 功能）的独立16 位定时器。它有 5 个独立的捕获/比较通道。每个通道使用一个I/O 引脚。该定时器用于范围广泛的控制和测量应用，5 个通道具备正计数/倒计数模式，将允许例如电机控制应用的实现。本实验学习定时器1 工作模式、溢出查询或中断响应。 一、实验目的 通过本实验的学习，熟悉 CC2530 芯片定时器1 相关寄存器的配置和使用方法。 1. 掌握 CC2530 定时器1 操作模式； 2. 熟悉 CC2530 芯片定时器1 相关寄存器配置和使用方法； 3. 掌握 CC2530 芯片定时器1 溢出查询响应方式； 4. 掌握 CC2530 芯片定时器1 中断响应处理方法； 5. 了解 CC2530 芯片定时器1 输入捕获模式； 6. 了解 CC2530 芯片定时器1 输出比较模式。 二、实验内容 1. 在 CC2530 节点开发板上，定时器1 自由重装模式、溢出查询控制 LED 闪烁； 2. 在 CC2530 节点开发板上，定时器1 工作于正计数/倒计数模式，产生 0.1s 定时，按键控制秒表启动、停止、复位，LCD 显示秒表信息； 3. 在 CC2530 节点开发板上，启用定时器1，产生 1s 定时，按键控制或 PC 串口校准时间，时钟信息LCD 显示并能串口发送给PC； 4. 在 CC2530 节点开发板上，定时器1 输入捕获模式/输出比较模式控制 LED 闪烁。 三、实验条件 1. 用户PC 机（装有 Microsoft Window s XP 系统）正确安装 IAR Embedded Workbench for 8051集成开发环境； 2. CC2530 节点开发板（插有 CC2530 模块，带LCD 模块）1 块； 3. CC Debugger 多功能调试器1 个； 4. USB 连 接 线 1 根 ； 5. 串口连 接 线 1 根 ； 6. 杜 邦 线 若 干 ； 7. 5V 电源 1 个。 四 、实验原 理 1 . 定时器1 （1 6 位定时器） 定时器1 具有下 列 特 点： ¾ 5 个捕获/比较通道； ¾ 上升 沿 、下 降 沿 或任 何 边 沿 输入捕获； ¾ 设 置、清 除 或切 换 输出比较； ¾ 自由运 行 、模或正计数/倒计数操作； ¾ 1、8、32 或 128 时钟分 频 ； ¾ 在每个捕获/比较和最 终 计数上产生中断请 求 ； ¾ DMA 触 发功能。 2 . 1 6 位计数器 无线通信技术综合训练实验指导书I CC2530基础 第 87 页 定时器1 包含...
