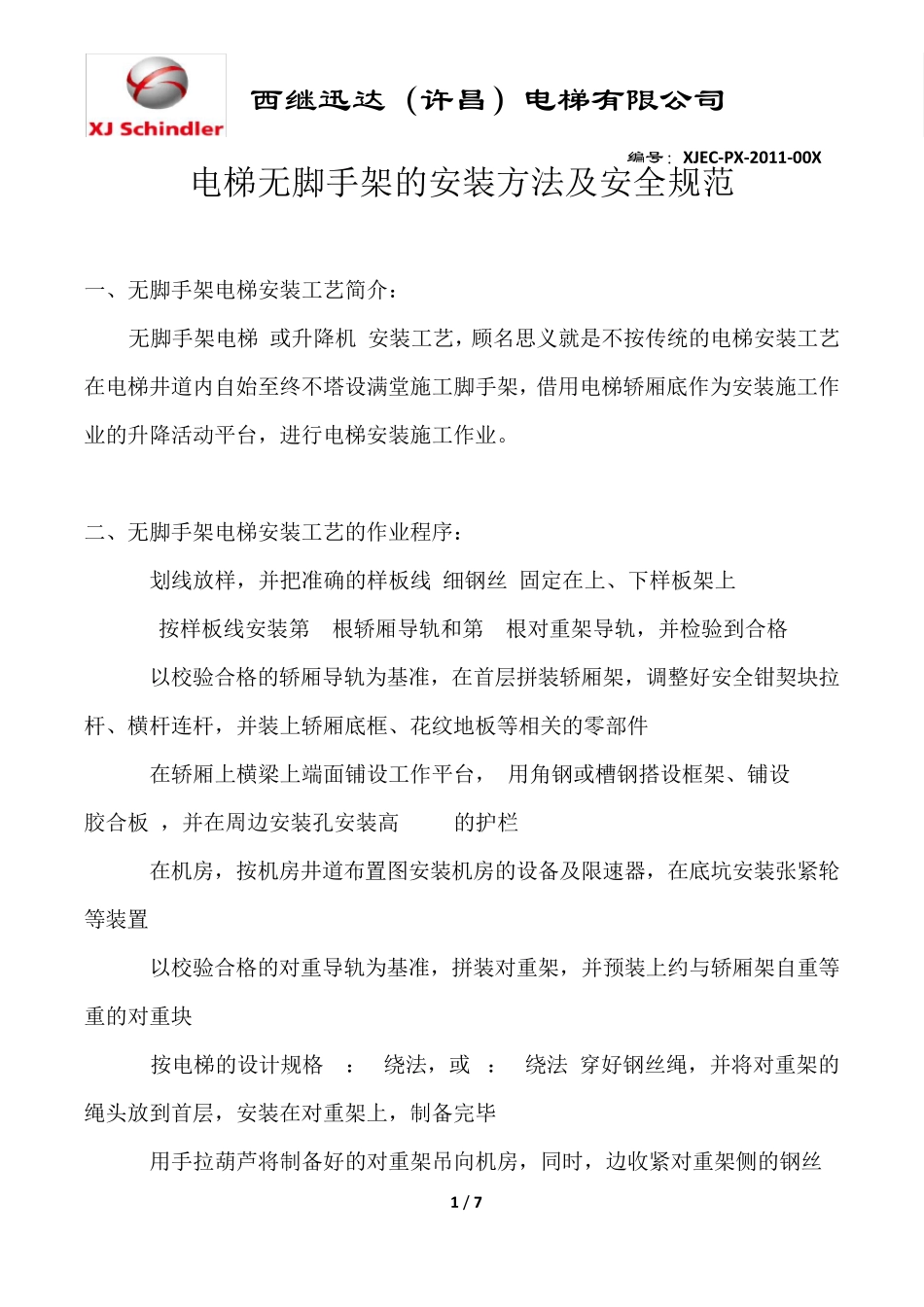

西继迅达（许昌）电梯有限公司 编号：XJEC-PX-2011-00X 1 / 7 电梯无脚手架的安装方法及安全规范 一、无脚手架电梯安装工艺简介： 无脚手架电梯(或升降机)安装工艺，顾名思义就是不按传统的电梯安装工艺,在电梯井道内自始至终不塔设满堂施工脚手架，借用电梯轿厢底作为安装施工作 业的升降活动平台，进行电梯安装施工作业。 二、无脚手架电梯安装工艺的作业程序： (1)划线放样，并把准确的样板线(细钢丝)固定在上、下样板架上; (2)按样板线安装第 1根轿厢导轨和第 1根对重架导轨，并检验到合格; (3)以校验合格的轿厢导轨为基准，在首层拼装轿厢架，调整好安全钳契块拉 杆、横杆连杆，并装上轿厢底框、花纹地板等相关的零部件; (4)在轿厢上横梁上端面铺设工作平台，(用角钢或槽钢搭设框架、铺设 15cm胶合板)，并在周边安装孔安装高 1.1m的护栏; (5)在机房，按机房井道布置图安装机房的设备及限速器，在底坑安装张紧轮 等装置; (6)以校验合格的对重导轨为基准，拼装对重架，并预装上约与轿厢架自重等重的对重块; (7)按电梯的设计规格(2：1绕法，或 1：1绕法)穿好钢丝绳，并将对重架的 绳头放到首层，安装在对重架上，制备完毕; (8)用手拉葫芦将制备好的对重架吊向机房，同时，边收紧对重架侧的钢丝 西继迅达（许昌）电梯有限公司 编号：XJEC-PX-2011-00X 2 / 7 绳，边拉下轿厢侧绳头，安装在轿厢架上，形成悬空的自平衡系统; (9)穿好安全钳-限速器连动钢丝绳。调整好在张紧轮上的紧度，再按规范调整好安全钳的活动间隙; (10)将曳引机接上临时的点动控制电源，即采用两个独立控制回路的双接触器回路，并增设电源开关和急停开关，且将限速器的电气开关串联接入主接触器 控制回路; (11)点动驱动曳引机，使轿厢上升。施工作业人员站在轿厢平台上，自下而上从第2根导轨开始，逐根安装、校验轿厢导轨和对重导轨，直至合格; (12)当对重架与轿厢架等高度时，将对重架就位于对重导轨内并检查对重架 顶和轿厢架顶钢丝绳头联接的安全可靠性，确保安全。 (13)井道部件安装完毕，将曳引机上的临时点动控制电路，改换成电梯正式 的控制电路及相关的安装工序，进入电梯品质调试工作。 三 、无脚手架电梯安装工艺安全性评析： 1.与脚手架有关的安全事故隐患 采用传统的脚手架安装工艺安装电梯不仅费工费时，施工成本较大，往往由于井道满堂脚手架塔设不规范、施工现场监管不到位，存在着以下的安全隐患， 并由此也发生过...
