无负压供水设备设备安装施工的方案

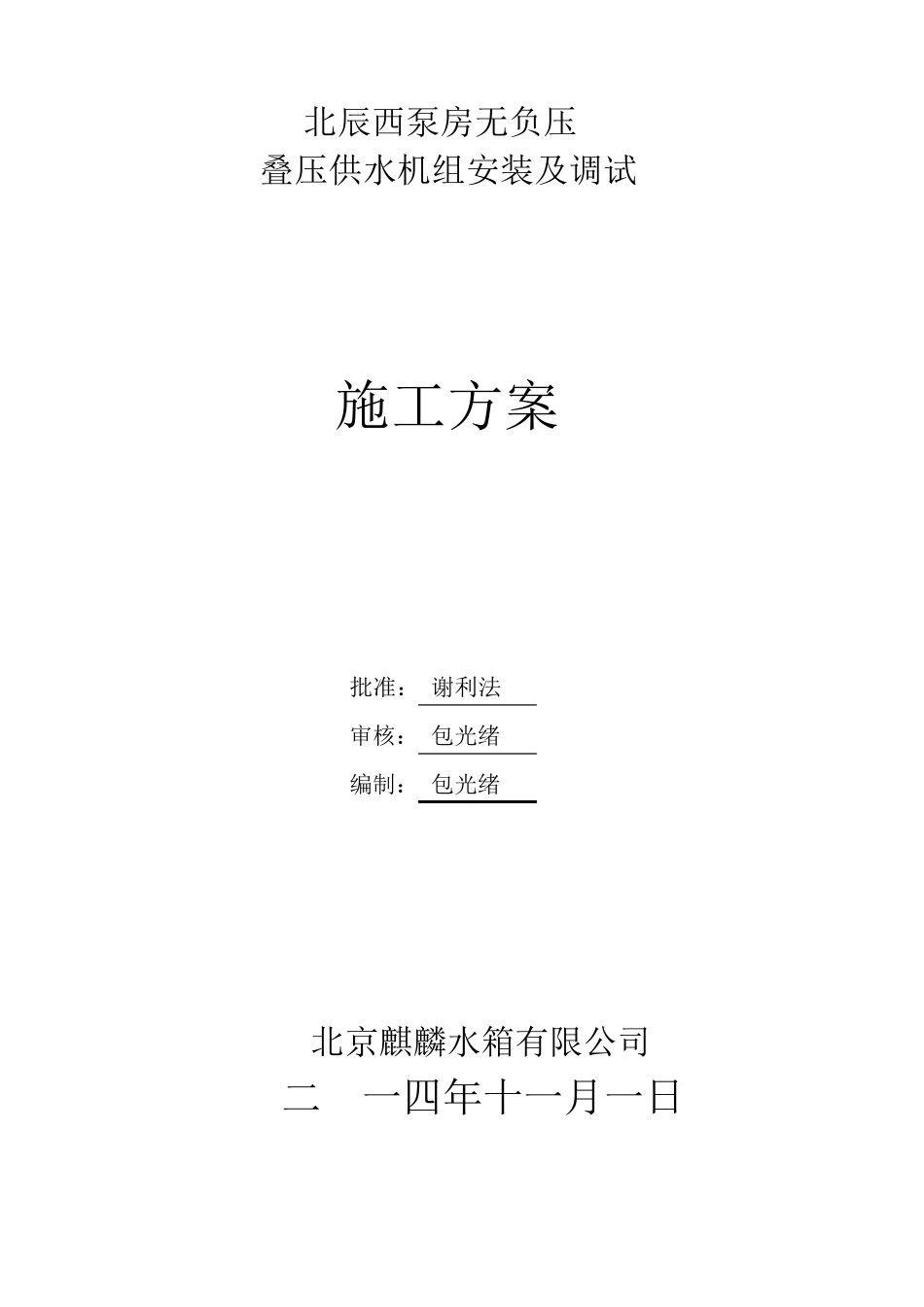

北辰西泵房无负压 叠压供水机组安装及调试 施工方案 批准： 谢利法 审核： 包光绪 编制： 包光绪 北京麒麟水箱有限公司 二O一四年十一月一日 1 一.工程简介 1工程概况 北辰西泵房位于北京市朝阳区北辰东路8号N座，设计流量为64m3/s，采用3台CR32-7格兰富水泵。施工包括：无负压稳流罐、水泵、DSC水质处理机、配电柜及设备本体管路。 本工程包括：无负压稳流罐、水泵、DSC水质处理机、配电柜及设备本体管路安装及设备调试。 2工程量 工程量如下表所示 工程量表 表1 序号 项目名称及规格 单位 工程量 品牌 1 水泵 CR32-7 不锈钢立式多级泵 台 3 格兰富 2 无负压稳流罐 Φ 800×1600 台 1 麒麟 3 水质处理机 DSC 套 1 麒麟 4 控制柜 QWK15-3 台 1 麒麟 5 真空抑制器 DN100 台 1 麒麟 6 压力仪表 10-16KG 套 1 布莱迪 3.进度计划 本工程施工计划工期为：2014. . ～2014. . ，总工期为3天。 2 4.设备安装及调试施工措施 1、稳流罐安装 (1) 安装前，对基础自检合格，对设备基础纵向、横向基准中心线，标高基准点有关测量资料进行复核，对其数据进行复查。 (2) 设备基础的偏差应符合规范要求。 (3) 根据基准点定设备放纵向中心线和横向中心线，并用油墨将各线做出标记和记录。 (4) 按工艺流程图及土建基础部位划出安装基础线及定位标记、并检验是否符合要求。 (5) 将设备用吊装机具等起重设备将压力容器按定位标记吊装就位。 (6) 调整找正设备使其与基准标记重合，并加以固定。 2、水泵安装 泵站内的主要用电设备为：3台水泵，功率为每台 15kW。 (1) 水泵安装前检查管口保护物和堵盖完好无损。 (2) 水泵联接管道的内部和管端清洗干净，管中无杂物，密封面和螺纹不损伤，管道设置支架，连接法蓝端面平行，螺纹管接头轴线对中，不借法蓝螺栓或管道接头强行连接管道。 (3) 水泵与管道连接后，复检水泵的原找正精度，发现偏差及时调整管道，水泵与管道连接后，不在管道上进行焊接或气割，确因需要拆下管道或采取必要措施，以防渣物进入水泵。 (4) 与水泵有关的润滑、密封、冷却和液压系统的管道清洗干净保持畅通。 3 (5) 水泵安装后进行水泵及附属系统的运转调试、保证运转良好，仪表信号指示正常。 3、电器设备安装 1、电缆、导线及其安装 (1) 电路及导线 电缆及导向符合有关 GB、IEC标准，特殊要求的导线尺寸及电线结构见工程图纸。 所有电缆附有...
