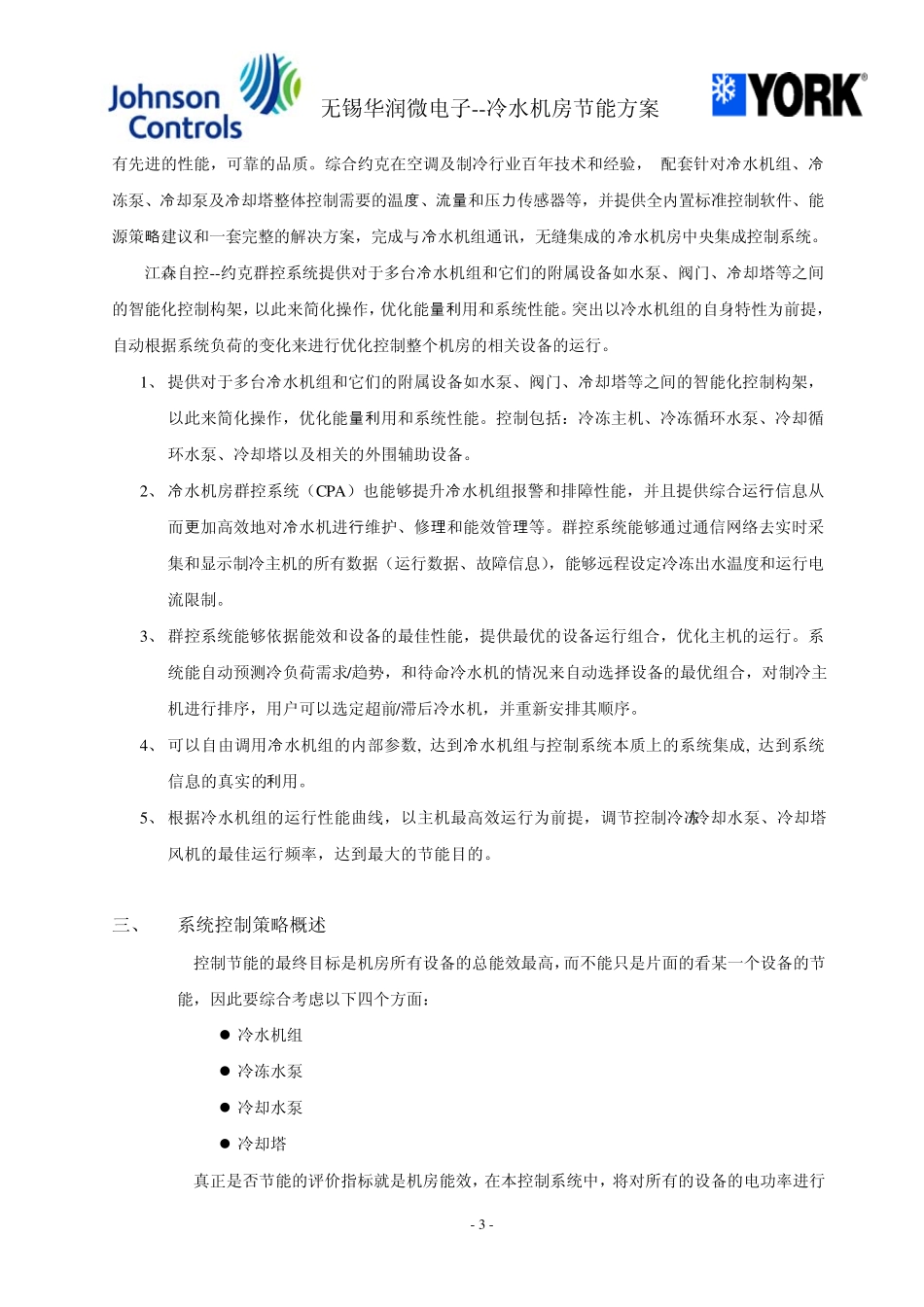

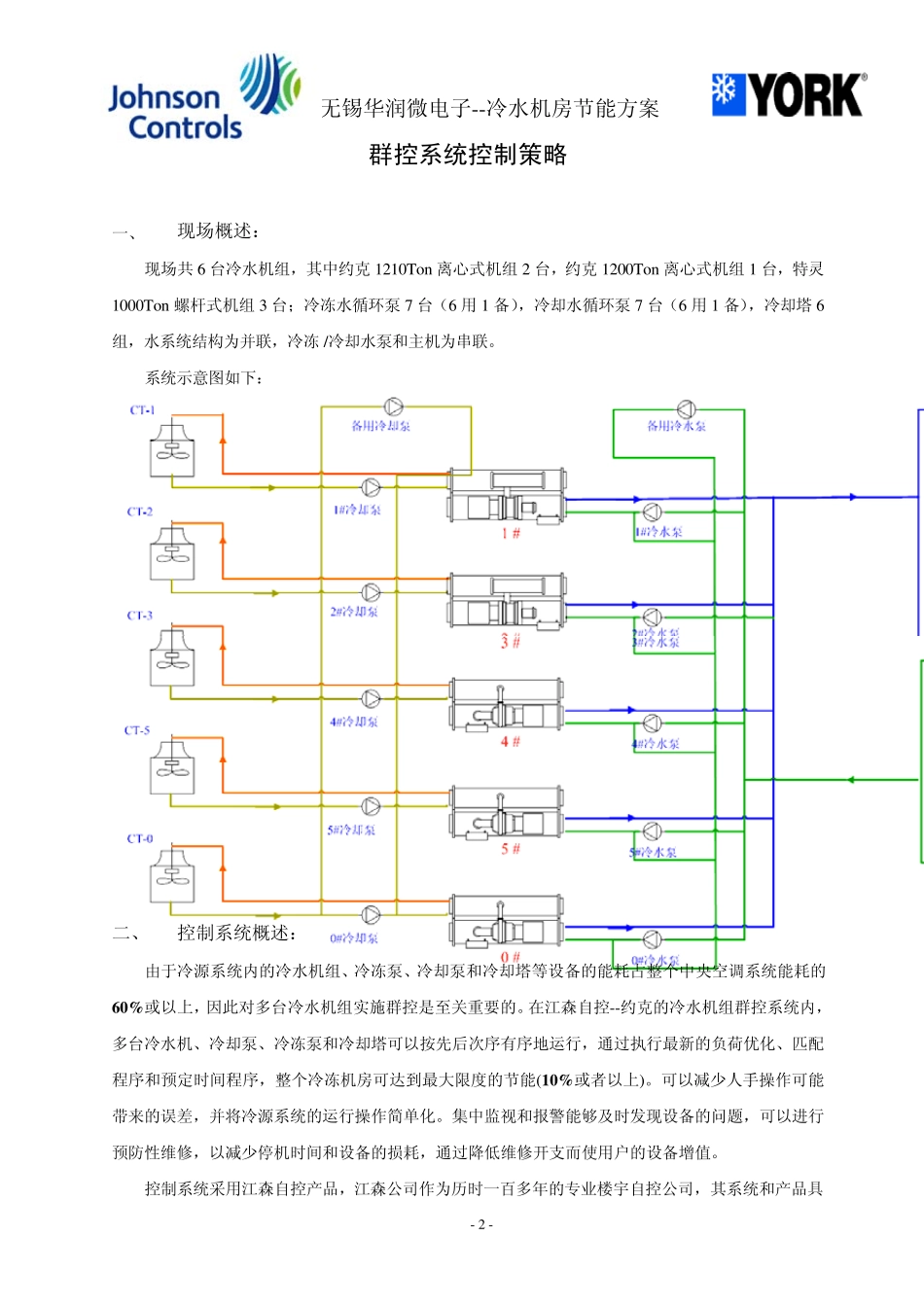

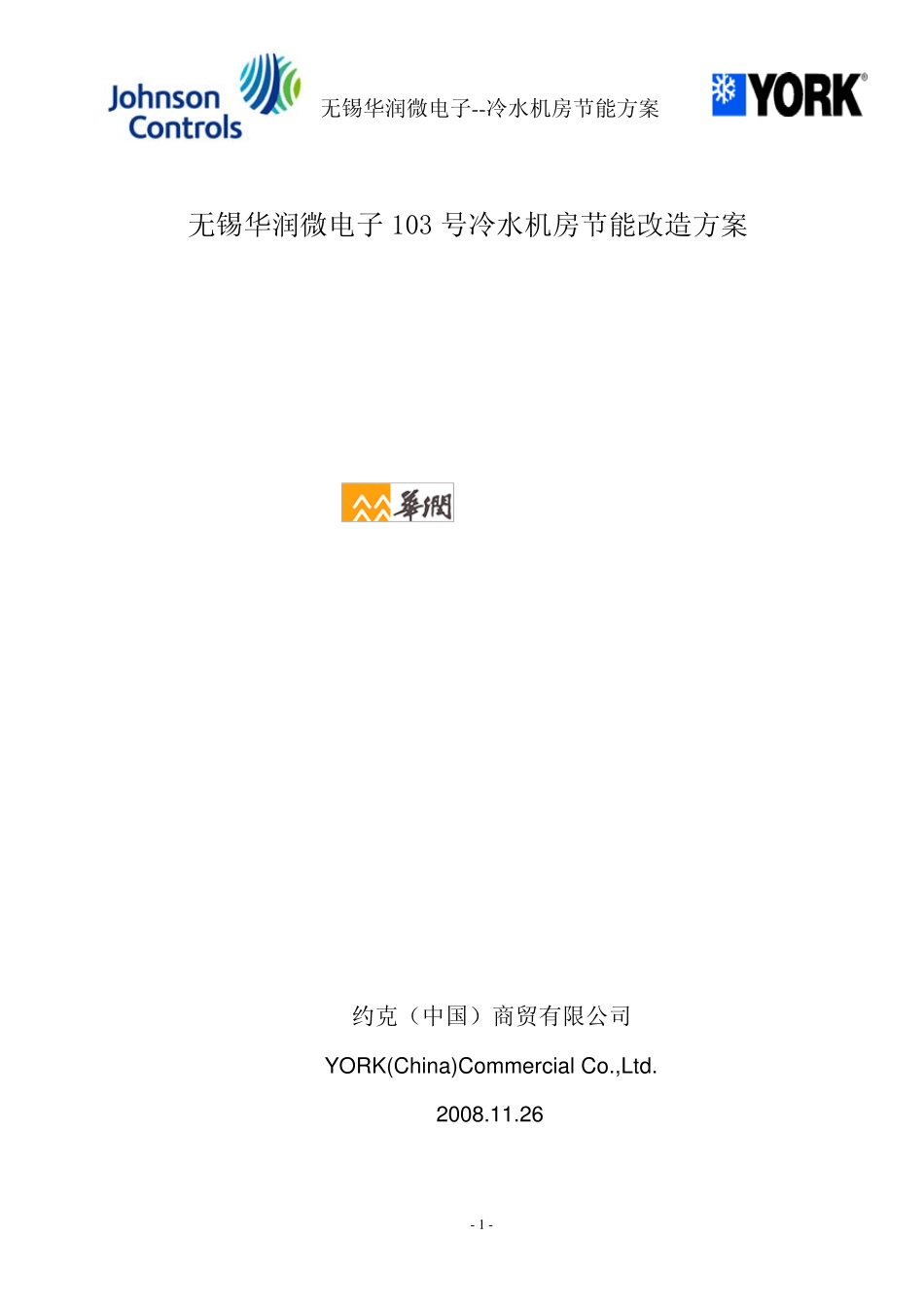

无锡华润微电子--冷水机房节能方案 无锡华润微电子103 号冷水机房节能改造方案 约克（中国）商贸有限公司 YORK(China)Commercial Co.,Ltd. 2008.11.26 - 1 - 无锡华润微电子--冷水机房节能方案 群控系统控制策略 一、 现场概述： 现场共 6 台冷水机组，其中约克 1210Ton离心式机组 2 台，约克 1200Ton离心式机组 1 台，特灵1000Ton螺杆式机组 3 台；冷冻水循环泵 7 台（6 用 1 备），冷却水循环泵 7 台（6 用 1 备），冷却塔 6组，水系统结构为并联，冷冻 /冷却水泵和主机为串联。 系统示意图如下： 二、 控制系统概述： 由于冷源系统内的冷水机组、冷冻泵、冷却泵和冷却塔等设备的能耗占整个中央空调系统能耗的60%或以上，因此对多台冷水机组实施群控是至关重要的。在江森自控--约克的冷水机组群控系统内，多台冷水机、冷却泵、冷冻泵和冷却塔可以按先后次序有序地运行，通过执行最新的负荷优化、匹配程序和预定时间程序，整个冷冻机房可达到最大限度的节能(10%或者以上)。可以减少人手操作可能带来的误差，并将冷源系统的运行操作简单化。集中监视和报警能够及时发现设备的问题，可以进行预防性维修，以减少停 机时间和设备的损 耗，通过降 低 维修开 支 而 使 用户 的设备增 值 。 控制系统采 用江森自控产 品 ，江森公 司 作为历 时一百 多年 的专 业 楼 宇 自控公 司 ，其系统和产 品 具 - 2 - 无锡华润微电子--冷水机房节能方案 - 3 -有先进的性能，可靠的品质。综合约克在空调及制冷行业百年技术和经验， 配套针对冷水机组、冷冻泵、冷却泵及冷却塔整体控制需要的温度、流量和压力传感器等，并提供全内置标准控制软件、能源策略建议和一套完整的解决方案，完成与冷水机组通讯，无缝集成的冷水机房中央集成控制系统。 江森自控--约克群控系统提供对于多台冷水机组和它们的附属设备如水泵、阀门、冷却塔等之间的智能化控制构架，以此来简化操作，优化能量利用和系统性能。突出以冷水机组的自身特性为前提，自动根据系统负荷的变化来进行优化控制整个机房的相关设备的运行。 1、 提供对于多台冷水机组和它们的附属设备如水泵、阀门、冷却塔等之间的智能化控制构架，以此来简化操作，优化能量利用和系统性能。控制包括：冷冻主机、冷冻循环水泵、冷却循环水泵、冷却塔以及相关的外围辅助设备。 2、 冷水机房群控系统（CPA）也能够提升冷水机组报警和排障性能...
