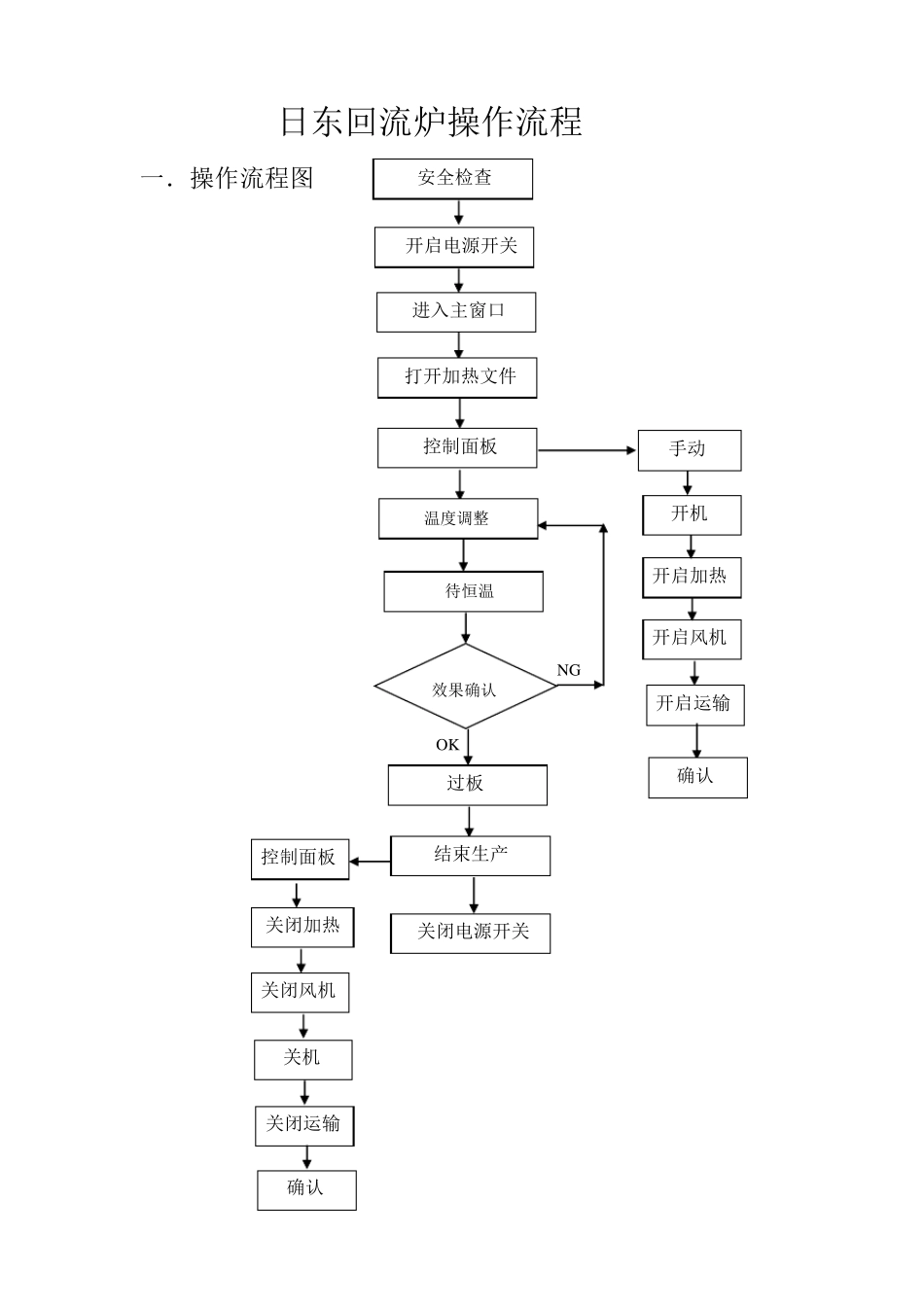

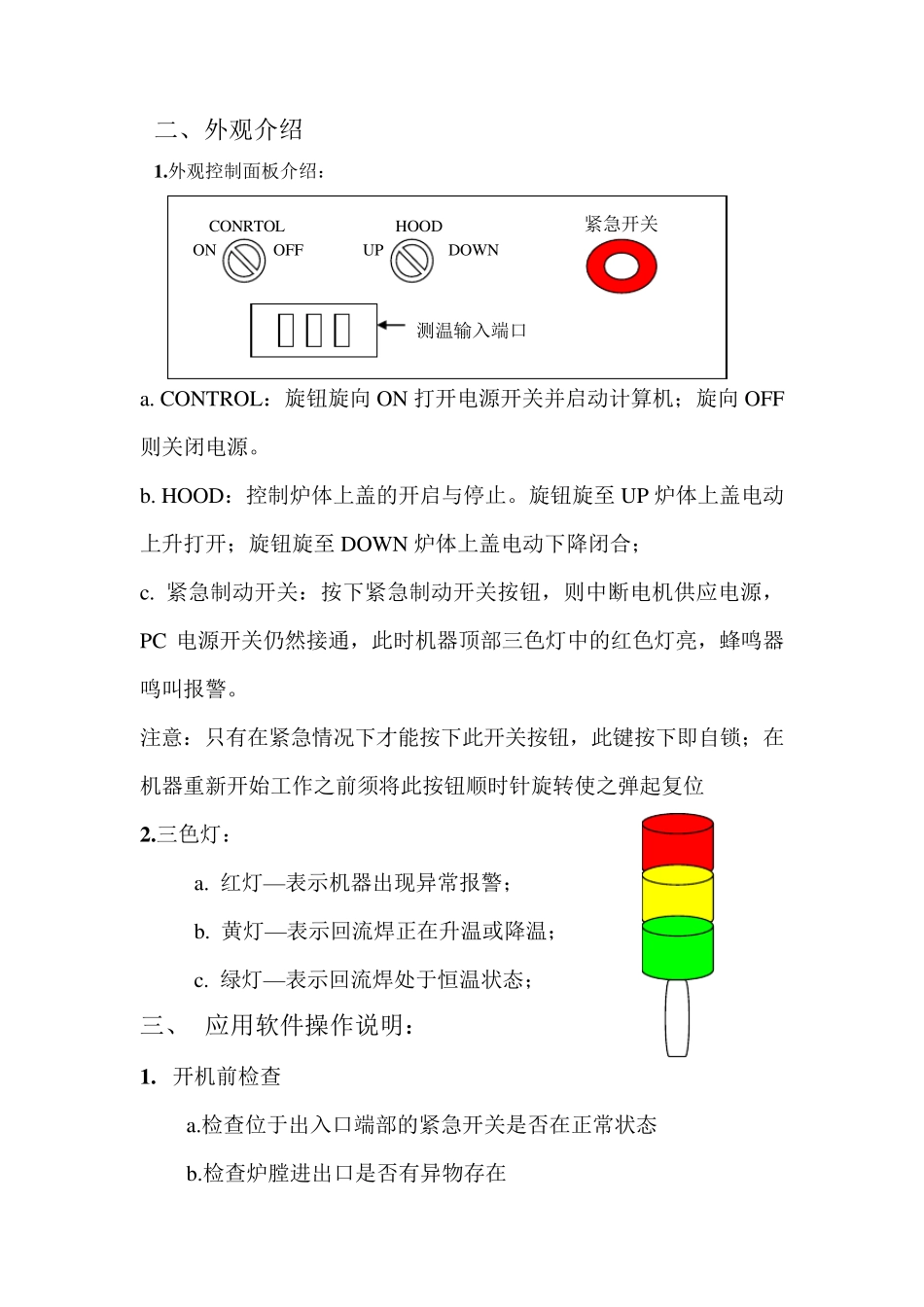

日东回流炉操作流程 一．操作流程图 安全检查 开启电源开关 进入主窗口 控制面板 手动 开机 开启加热 开启风机 开启运输 打开加热文件 确认 过板 结束生产 控制面板 关闭加热 关机 关闭风机 关闭运输 确认 关闭电源开关 待恒温 温度调整 效果确认 N G O K 二、 外观介绍 1
外观控制面板介绍： a
CONTROL：旋钮旋向 ON 打开电源开关并启动计算机；旋向 OFF则关闭电源
HOOD：控制炉体上盖的开启与停止
旋钮旋至 UP 炉体上盖电动上升打开；旋钮旋至 DOWN 炉体上盖电动下降闭合； c
紧急制动开关：按下紧急制动开关按钮，则中断电机供应电源，PC 电源开关仍然接通，此时机器顶部三色灯中的红色灯亮，蜂鸣器鸣叫报警
注意：只有在紧急情况下才能按下此开关按钮，此键按下即自锁；在机器重新开始工作之前须将此按钮顺时针旋转使之弹起复位 2
三色灯： a
红灯—表示机器出现异常报警； b
黄灯—表示回流焊正在升温或降温； c
绿灯—表示回流焊处于恒温状态； 三、 应用软件操作说明： 1
开机前检查 a
检查位于出入口端部的紧急开关是否在正常状态 b
检查炉膛进出口是否有异物存在 紧急开关 CONRTOL ON OFF HOOD UP DOWN 测温输入端口 2
系统启动 将电源CONTROL 旋至ON 处，系统将自动引导，进入控制系统主窗口
主窗口组成 如上图所示：主窗口包括四部分：☆主菜单栏；☆主工具栏;☆主工作画面；☆操作记录窗口
● 工作主画面： 实时显示回流焊炉当前生产状态：等待
当前工作时间：时：分：秒 当前文字状态：简体中文
英文 当前炉子实际温度（PV）及设置温度（SV） 当前炉子运输实际速度及设定速度 ● 主菜单栏：包含所有的控制命令
单击[文件]菜单，弹出下拉菜
