大家学习学习 ８．１．１ 晶体管的开关 图８．１是一例发射极接地放大电路，这种电路能够通过输入信号（电压）连续地— — — 模拟地控制流过集电极发射极间电流，获得输出电压
但是开关电路，如图８．２所示是一种计数地接通／断开晶体管的集电极发射极间的电流作为开关使用的电路
图８．３是电压增益（放大倍数）Av＝10 的发射极接地型放大电路
照片８．１是给这个电路输入１ｋＨｚ、１ＶP-P 信号时的输入输出波形
这时的输出波形不是通过介入耦合电容取出的， 而是集电极电位
由于 AV＝10，所以输出应该是１０ＶP-P
但是由于电源电压以及发射极电阻上电压降的缘故，如照片所示，波形的上下部分均被截去（输出饱和）
输出波形的上半周被截去的情况是由于输出电平与电源电压相等，所以集电极电阻上没有了电压降，也就是说晶体管的集电极发射极间没有电流流过（集电极电流为零）
换句话说，晶体管处于截止状态
相反，输出波形的下半周被截去的情况是因为输出电平处于更接近ＧＮＤ电平的电位（集电极电阻上的电压降非常大），晶体管的集电极电流处于最大值
也就是说，晶体管处于导通状态
这样的开关电路只要利用输入信号使输出波形被限幅就可以实现（使晶体管处于接通／断开状态就可以），所以可以认为只要放大电路具有非常大的放大倍数，或者加上很大的输入信号就可以
但是，这样的开关电路必须是直流的接通／断开状态（这样的用途非常多），所以必须具有一定的直流的放大倍数

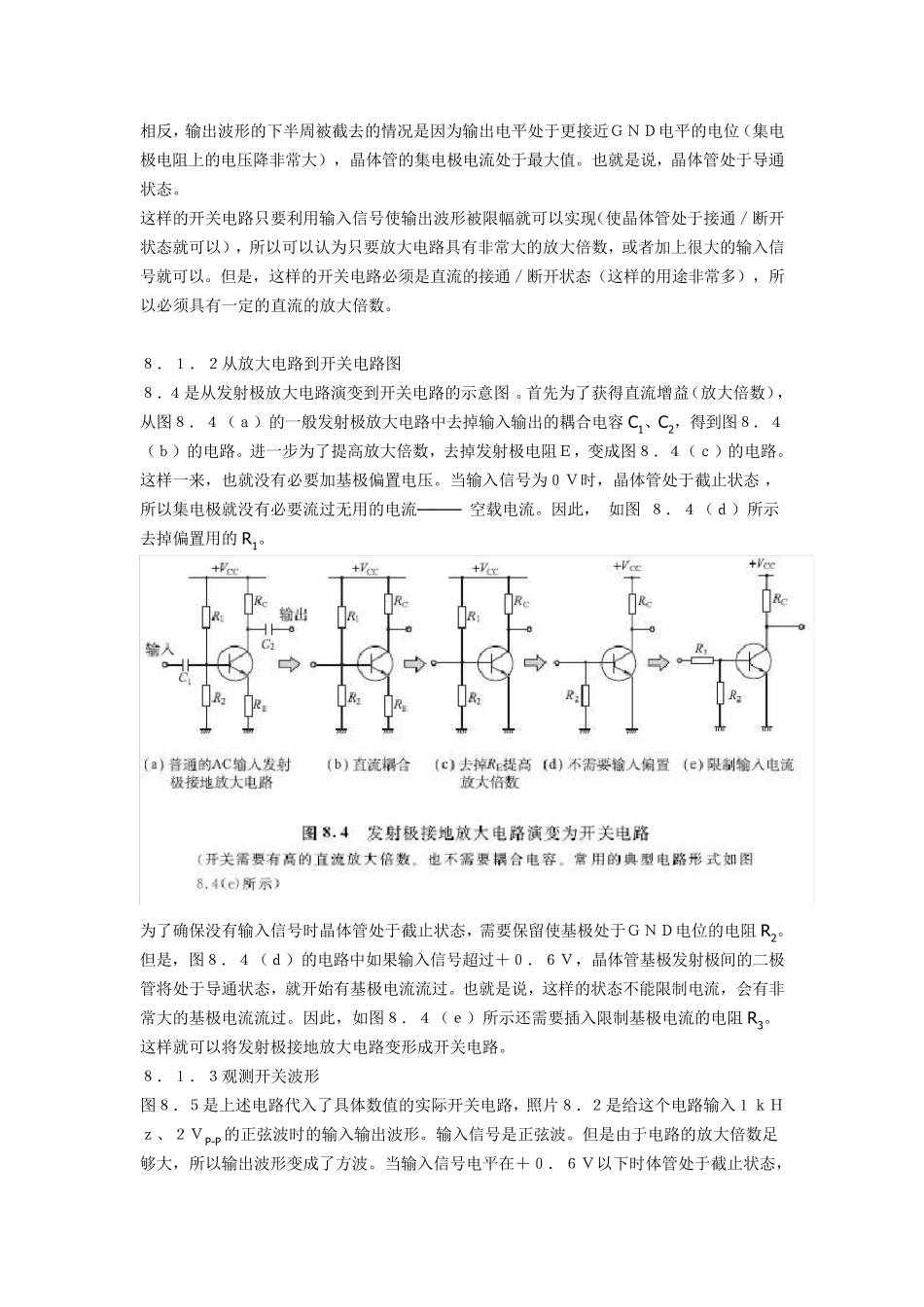

８．１．２从放大电路到开关电路图 ８．４是从发射极放大电路演变到开关电路的示意图
首先为了获得直流增益（放大倍数），从图８．４（ａ）的一般发射极放大电路中去掉输入输出的耦合电容C1、C2，得到图８．４（ｂ）的电路
进一步为了提高放大倍数，去掉发射极电阻Ｅ，变成图８．４（ｃ）的电路
这样一来，也就没有必要加基极偏置电压
当输入信号为０Ｖ时，晶体管处于截止状态
