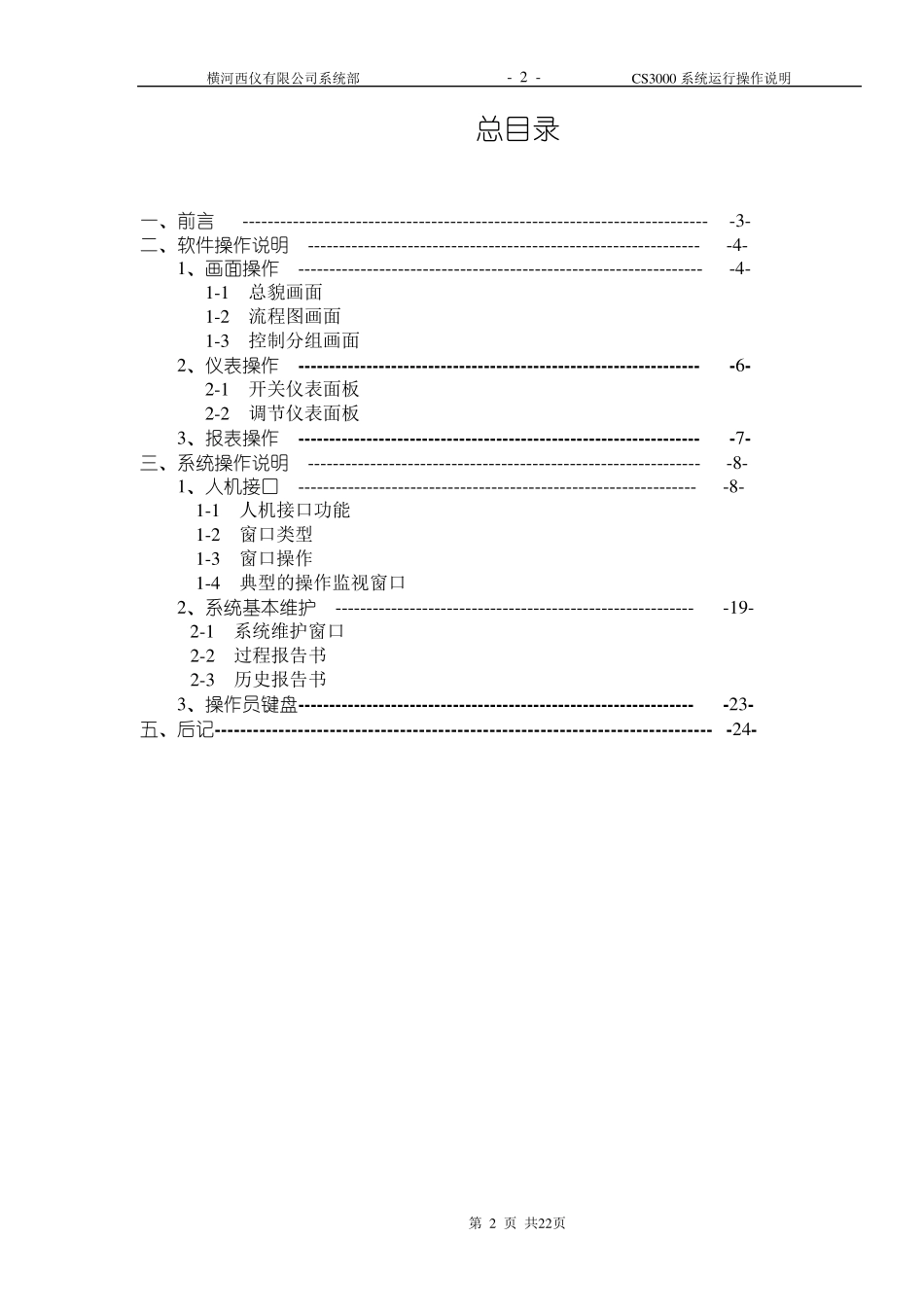

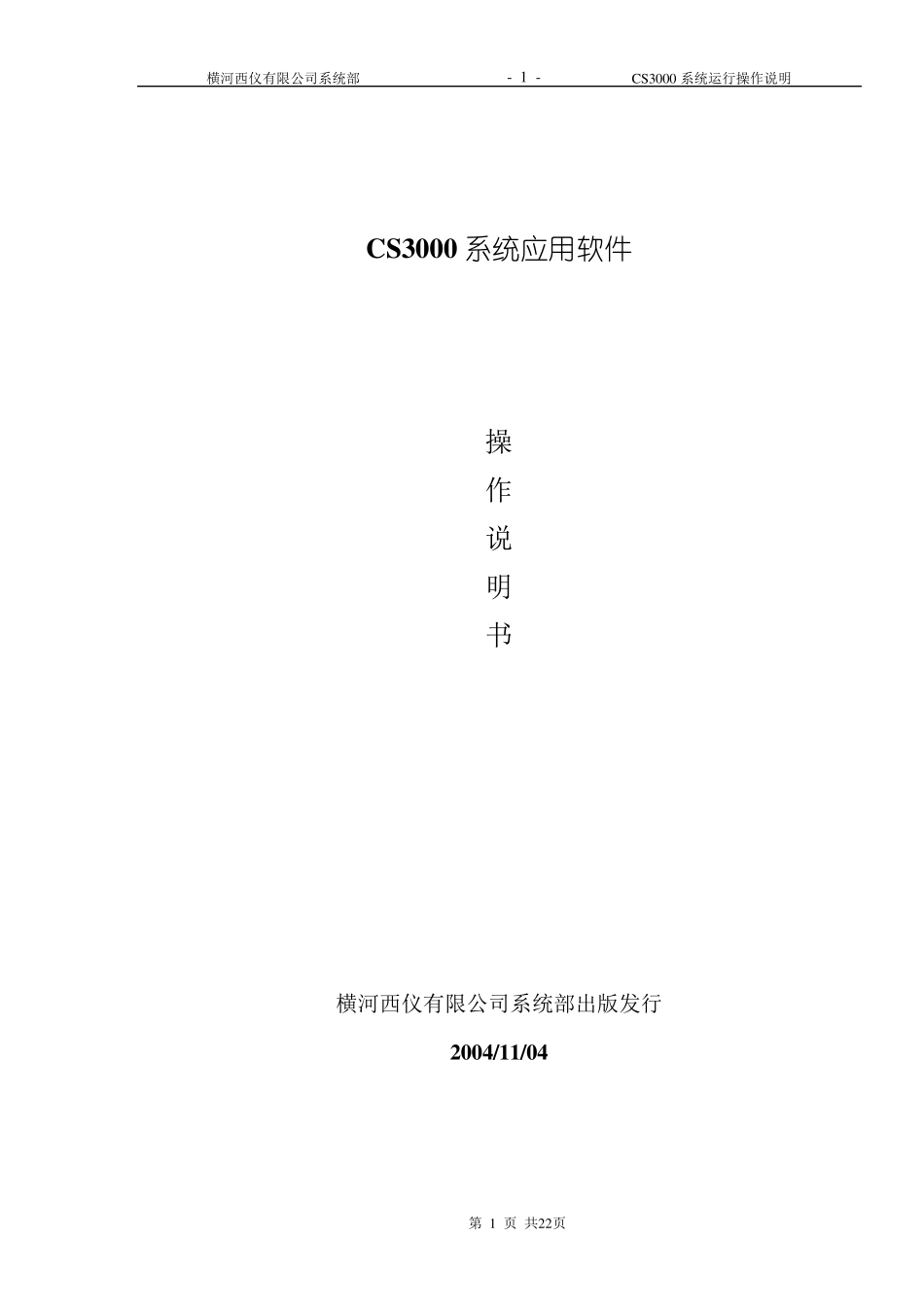

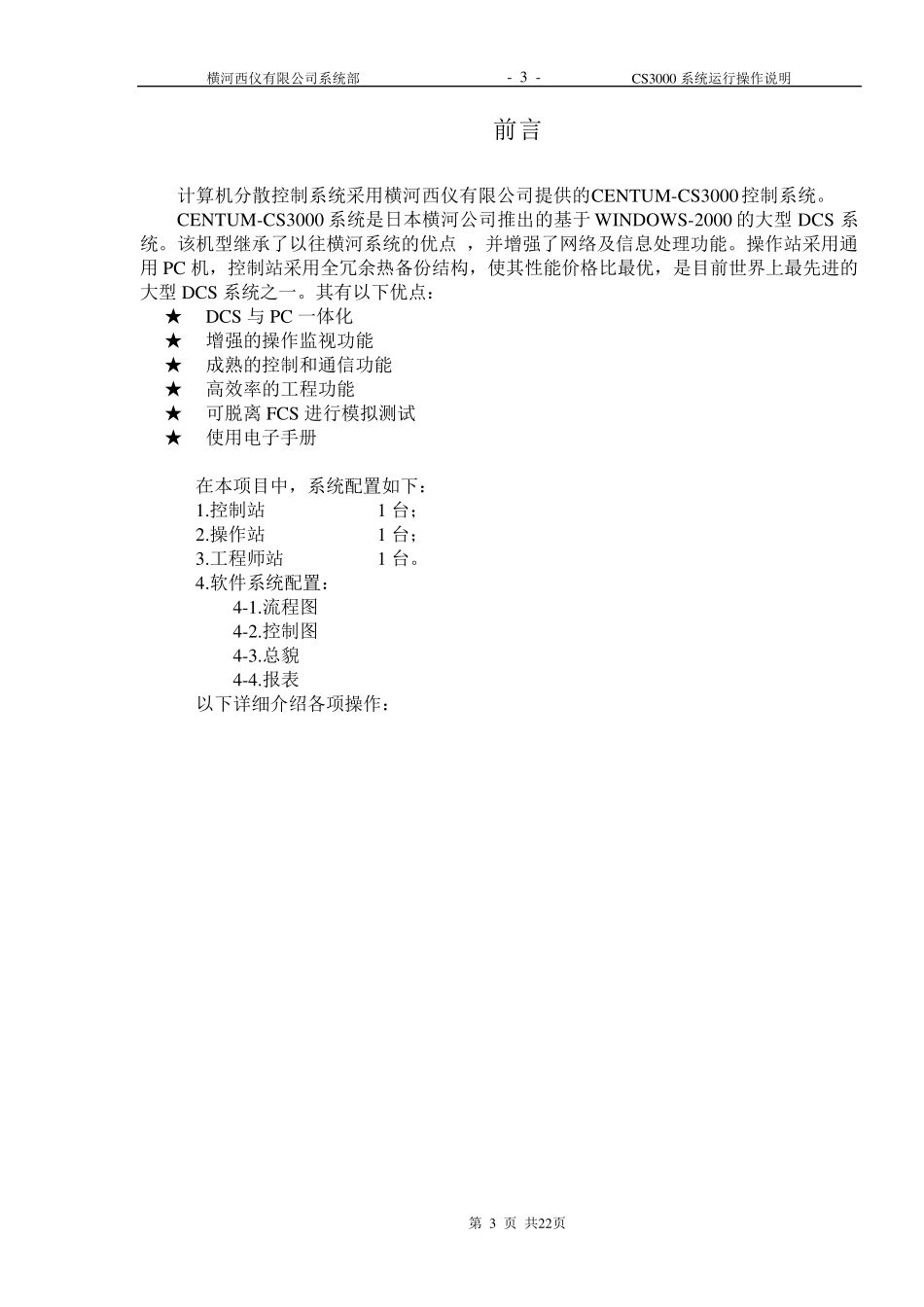

横河西仪有限公司系统部 - 1 - CS3000 系统运行操作说明 第 1 页 共22页 CS3000 系统应用软件 操 作 说 明 书 横河西仪有限公司系统部出版发行 2004/11/04 横河西仪有限公司系统部 - 2 - CS3000 系统运行操作说明 第 2 页 共22页 总目录 一、前言 -------------------------------------------------------------------------- -3- 二、软件操作说明 --------------------------------------------------------------- -4- 1、画面操作 ----------------------------------------------------------------- -4- 1-1 总貌画面 1-2 流程图画面 1-3 控制分组画面 2、仪表操作 ----------------------------------------------------------------- -6- 2-1 开关仪表面板 2-2 调节仪表面板 3、报表操作 ----------------------------------------------------------------- -7- 三、系统操作说明 --------------------------------------------------------------- -8- 1、人机接口 ---------------------------------------------------------------- -8- 1-1 人机接口功能 1-2 窗口类型 1-3 窗口操作 1-4 典型的操作监视窗口 2、系统基本维护 ---------------------------------------------------------- -19- 2-1 系统维护窗口 2-2 过程报告书 2-3 历史报告书 3、操作员键盘---------------------------------------------------------------- -23- 五、后记------------------------------------------------------------------------------ -24- 横河西仪有限公司系统部 - 3 - CS3000 系统运行操作说明 第 3 页 共22页 前言 计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000控制系统。 CENTUM-CS3000 系统是日本横河公司推出的基于 W INDOW S-2000 的大型 DCS 系统。该机型继承了以往横河系统的优点 ，并增强了网络及信息处理功能。操作站采用通用PC 机，控制站采用全冗余热备份结构，使其性能价格比最优，是目前世界上最先进的大型 DCS 系统之一。其有以下优点： ★ DCS 与 PC 一体化 ★ 增强的操作监视功能 ★ 成熟的控制和通信功能 ★ 高效率的工程功能 ★ 可脱离 FCS 进行模拟测试 ★ 使用电子手册 在本项目中，系统配置如下： 1.控制站 1 台； 2.操作站 1 台； 3.工程师站 1 台。 4.软件...
