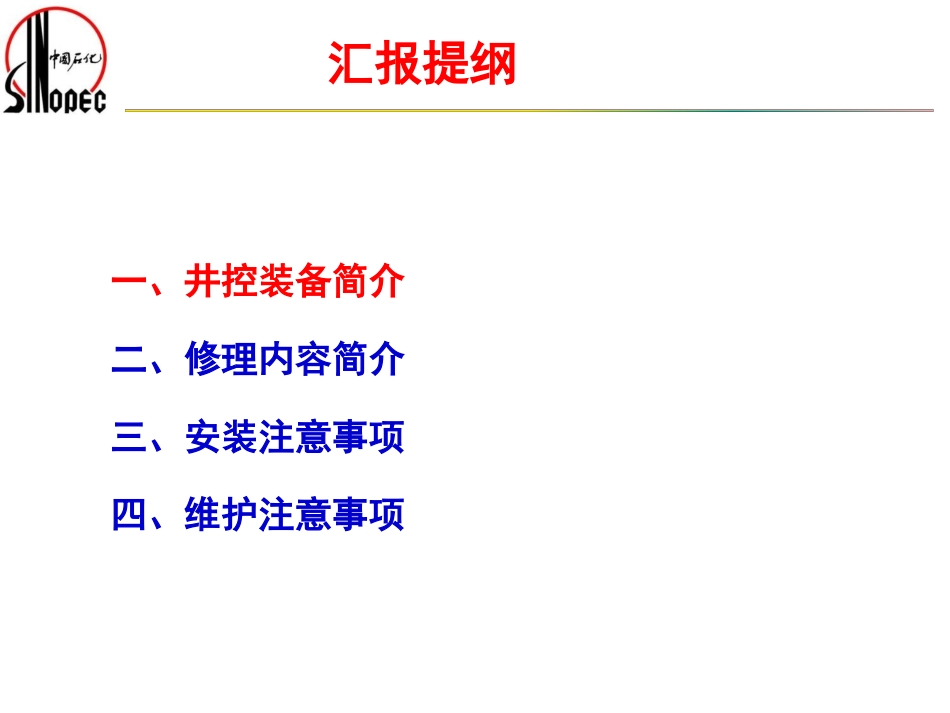

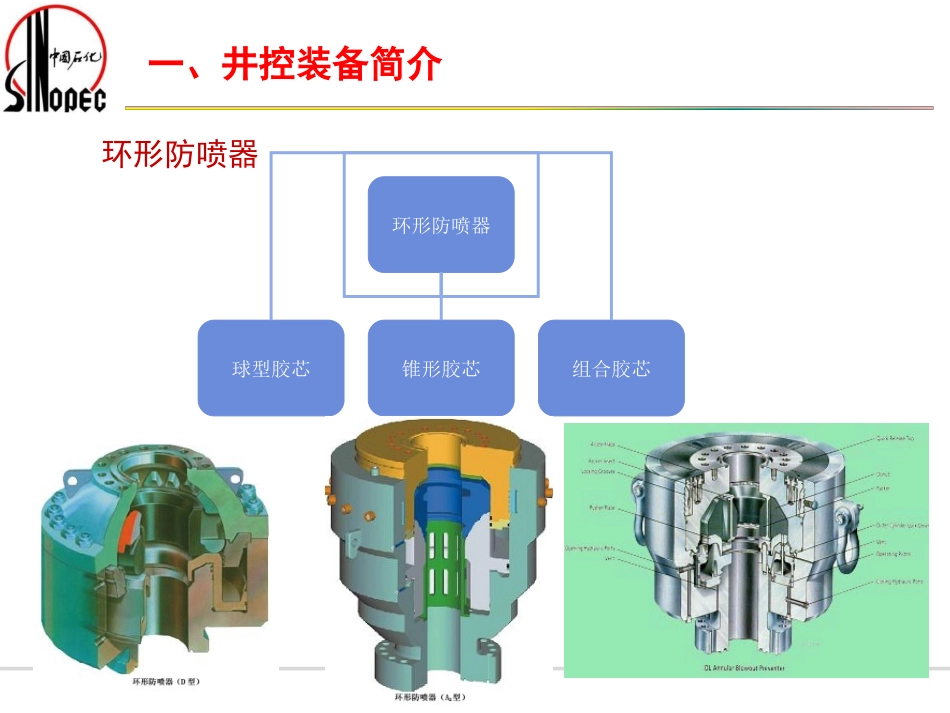

井控装备基础知识二O一九年十一月汇报提纲一、井控装备简介二、修理内容简介三、安装注意事项四、维护注意事项一、井控装备简介环形防喷器环形防喷器球型胶芯锥形胶芯组合胶芯一、防喷器简介环形防喷器结构球型胶芯法兰连接环形防喷器一、防喷器简介闸板防喷器闸板防喷器侧门铰链旋转液缸直行一、井控装备简介闸板防喷器结构侧门密封侧门垫环槽锁紧轴闸板轴闸板总成液缸活塞一、井控装备简介闸板防喷器结构一、井控装备简介目前国内防喷器的主要生产厂家有华北荣盛、上海神开、江苏信得，另外有少量盐城三益、广汉川油生产防喷器；配套使用的进口防喷器主要为美国卡麦隆公司生产。各厂家制造防喷器采用了不同的结构设计，配件尺寸均有区别，基本无法互换，同一厂家因设计变化也造成部分配件无法通用。工区内常用防喷器型号：环形防喷器：FH35-35/70FH35-70/105闸板防喷器：2FZ35-70FZ35-702FZ35-105一、井控装备简介法兰SY/T-5127井口装置和采油树规范1、法兰的型号由通径、额定工作压力确定。2、法兰的参数有法兰盘厚度、螺栓孔分布圆直径、螺栓孔直径、使用密封垫环号等。一、井控装备简介远程控制装置远程控制台、司钻控制台及辅助控制台远程控制台由底座、油箱、泵组、蓄能器、管汇、各种阀件、仪表及电控箱组成。由泵组产生高压控制液，并储备在蓄能器组中，通过三位四通阀分配到各个控制对象，实现防喷器及液动阀的开关。一、井控装备简介节流管汇由节流阀、平板阀、五通、汇流管、底座组成，通过调节节流阀开度控制套压、立压。一、井控装备简介几种不同形式的节流阀汇报提纲一、井控装备简介二、修理内容简介三、安装注意事项四、维护注意事项二、维修内容简介目前防喷器的维修与检验主要执行标准为SY6160-2008<防喷器的检查与维修>防喷器检维修在回收后进行检查、维修、检验。目前的检测以一年期检查为主，对防喷器清洗、外观（垫环槽、各密封面）检查、更换损坏或使用超过一年的橡胶密封件、组装试压。防喷器厂内试压值：低压1.4~2.0MPa，高压为额定工作压力。三年期的检查内容增加对防喷器的关键部位尺寸测量，例如环形防喷器活塞、本体内径，闸板防喷器闸板室高度、密封圈槽尺寸等，根据规定的磨损值判定防喷器是否需要进行修复。二、维修内容简介二、维修内容简介二、维修内容简介控制系统检维修参考SY5053.2、SY5964等标准相关要求对蓄能器氮气压力、司钻控制台操作及压力显示、控制系统泵组工作情况、各部件调节、油路气路密封情况等进行检查、调试及修理。节流压井管汇回厂后清洗，检查节流阀和单流阀完好情况、平板阀开关，进行密封性能试验。对节流控制箱进行调试，对泵组、阀件等部位拆卸修理。节流压井管汇检维修参考SY5323、SY5964等标准相关要求二、维修内容简介汇报提纲一、井控装备简介二、修理内容简介三、安装注意事项四、维护注意事项三、安装注意事项安装前的准备与确认全面检查并确认安装所需设备、附件的完整性和可靠性，对于安装所需的设备、附件有缺失的情况，应在第一时间向井控相关岗位反馈详细信息，以便及时有效地保障现场安装所需设备和附件的完整性，能满足现场安装要求。三、安装注意事项主体设备安装主要设备是指井口防喷器、旋转控制头、套管头、钻井四通（油管头四通）、内防喷管线、节流压井管汇、远程控制台、司控台、分离器等主要井控装备及部件。该类主要设备的安装执行《井控装备安装调试与维护技术规范》相应标准及要求。清洁、校正、紧固、平直所有井控装备的连接螺栓都应在装配时保证螺杆外露螺帽1～3扣，并保证所连接的法兰“紧、平、正”。三、安装注意事项闸板防喷器安装的方向性三、安装注意事项附件安装井控装备附件是指管排架、高压耐火软管、油气管线、气管束、放喷管线等。1、安装前检查管线畅通、无异物；2、确保连接部位紧固、密封圈完好；3、安装平直、整齐、有序；4、避免垂悬导致连接部位密封失效；节控箱管线、空气管缆等。三、安装注意事项控制系统安装1、远程控制台摆放距井口25m以外，司钻控制台摆放钻台上便于司钻操作的位置。2、连接油路管线由防喷器或远控台一端依次连接，便于排放、整理，避免连接错误。...
