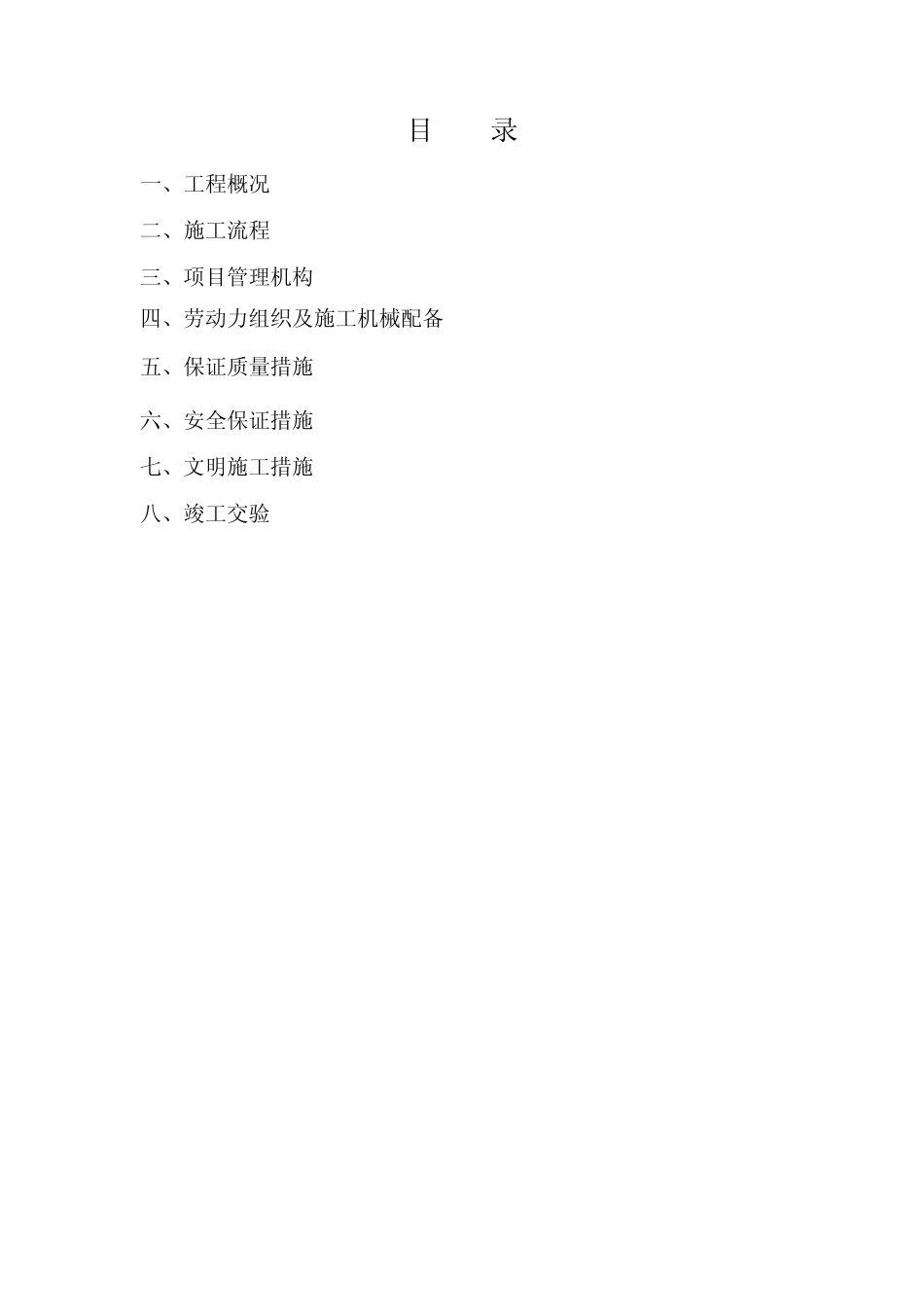

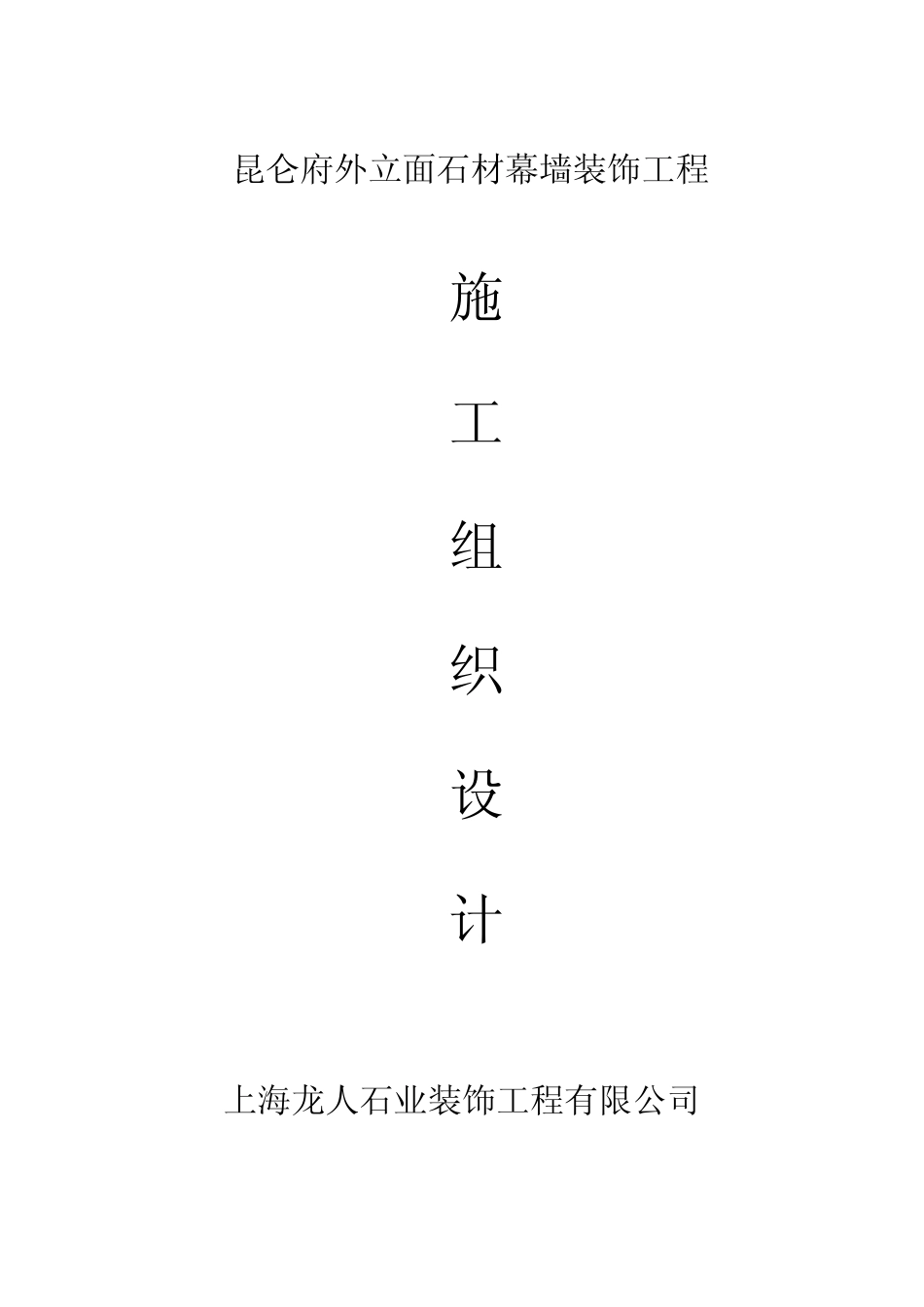

昆仑府外立面石材幕墙装饰工程 施 工 组 织 设 计 上海龙人石业装饰工程有限公司 昆仑府外立面石材幕墙装饰工程 施工组织设计 编制： 审核： 校对： 上海龙人石业装饰工程有限公司 年 月 日 目 录 一、工程概况 二、施工流程 三、项目管理机构 四、劳动力组织及施工机械配备 五、保证质量措施 六、安全保证措施 七、文明施工措施 八、竣工交验 昆仑府外立面石材幕墙施工组织设计 一、 项目概况： 昆仑府外立面采用石材幕墙装饰，由上海龙人石业有限公司设计、施工。按JGJ133-2001规范，采用空挂装饰，将板材用不锈钢挂件干挂基面，采用钢材支架，用8#槽钢为竖钢，5#角钢为横钢，而后用不锈钢挂件将板材挂于横钢上。用4根M12×160的化学螺栓将200×230×10镀锌铁板回定在梁砼基础上，用100×63×7角码（或 8#槽钢头）与 8#槽钢连接。板材缝隙横平竖直，宽 6mm，内填Φ 10聚丙乙烯泡沫条，外打硅胶密封，厚 5—8mm。 二、 施工流程： 1、 深化设计，根据甲方设计的土建图纸，按照实地轴线标高经实地丈量尺寸，绘制排列图并按单元分别编码。 2、 选料加工 （1）板材、线条按图纸规格要求加工切割，按有关标准逐块检测质量，按图编号，在板侧编号，确保安装准确，做到对号入座。 （2）、按照先后次序，发运前再按编码逐块验收，木箱包装才发运。 （3）、轻装轻卸，保护好棱和角，按编码分别垫木侧立堆放。 3、 基面处理 （1）清理冲洗基面。 （2）依照标高轴线，按行按块弹线，并在各个阳角放好竖向钢筋线（即控制线），做法是上下两端固定挂线角钢，并在控制线上下作出标记。 （3）按规范要求，焊接钢支架，竖钢支承于每个楼层砼和圈梁基面，竖钢采用8#槽钢； （4）安装预埋铁脚，用电锤在楼层和圈梁的砼面打Φ 16×140眼 子装上Φ 12×160化学螺栓，将 200×230×10铁脚钢板固定于砼基面。 （5）并焊接角码焊接牢固，角码与铁脚焊接点满焊，每只焊缝长200*高 6MM，槽钢上端打Φ 12眼子2只，下端打Φ 眼子2只（用于膨胀伸缩）。 （6）安装槽钢垂直，整体表面平正，上下各用 2只 M12×40不锈钢螺栓固定。 （7）按板材横向块数、尺寸，予打横钢装伸缩板腰子眼，眼子按横钢规范分布均匀。 （8）按板材皮层安装横钢，横钢与竖钢先焊接角码，焊点满焊，焊缝高 5MM。 （9）角钢与角码用 M10×40不锈钢螺栓固定。横钢衔接平直，高低误差不得大于 1MM。 （10）所有钢材热浸渡锌处理，焊...
