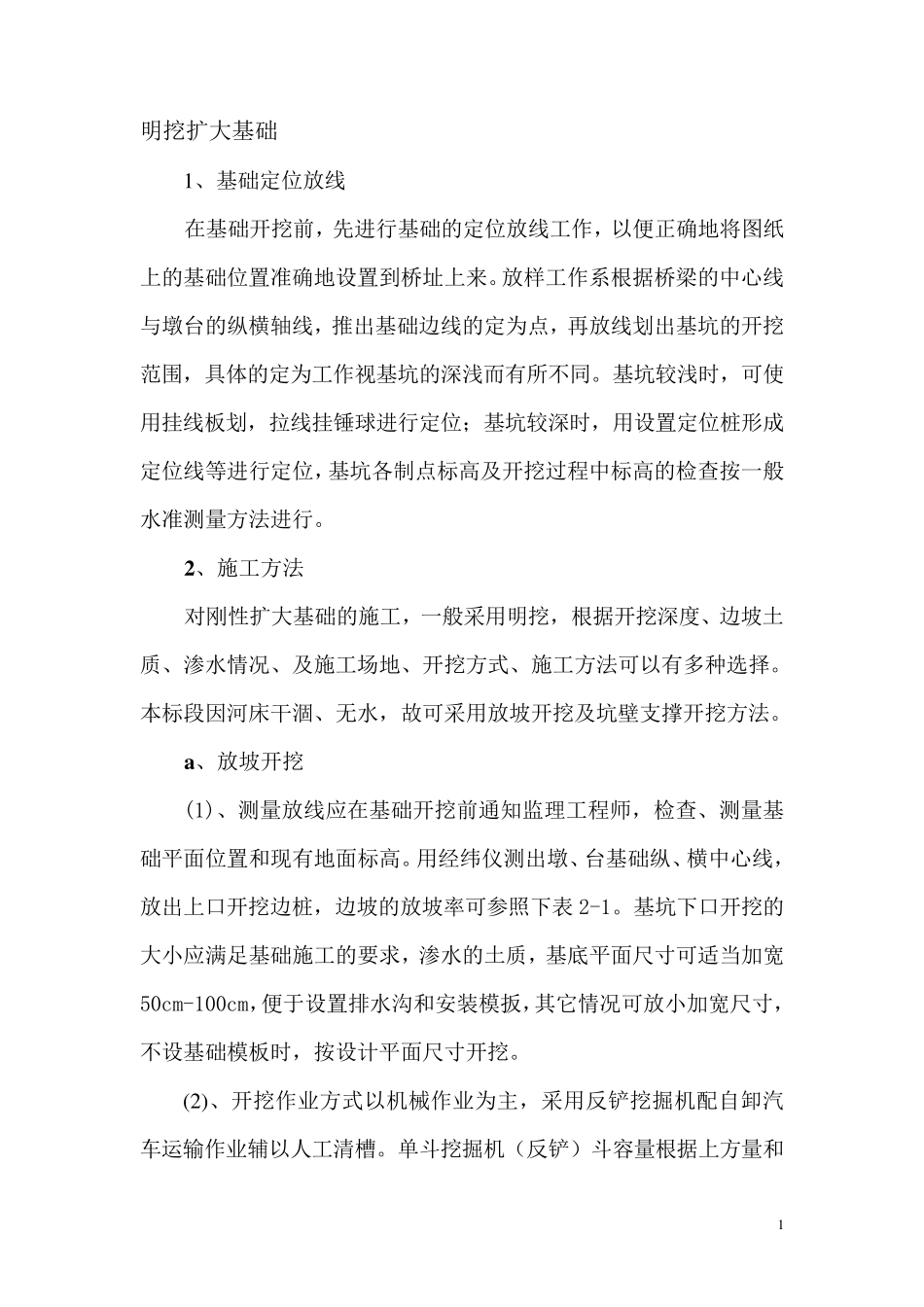

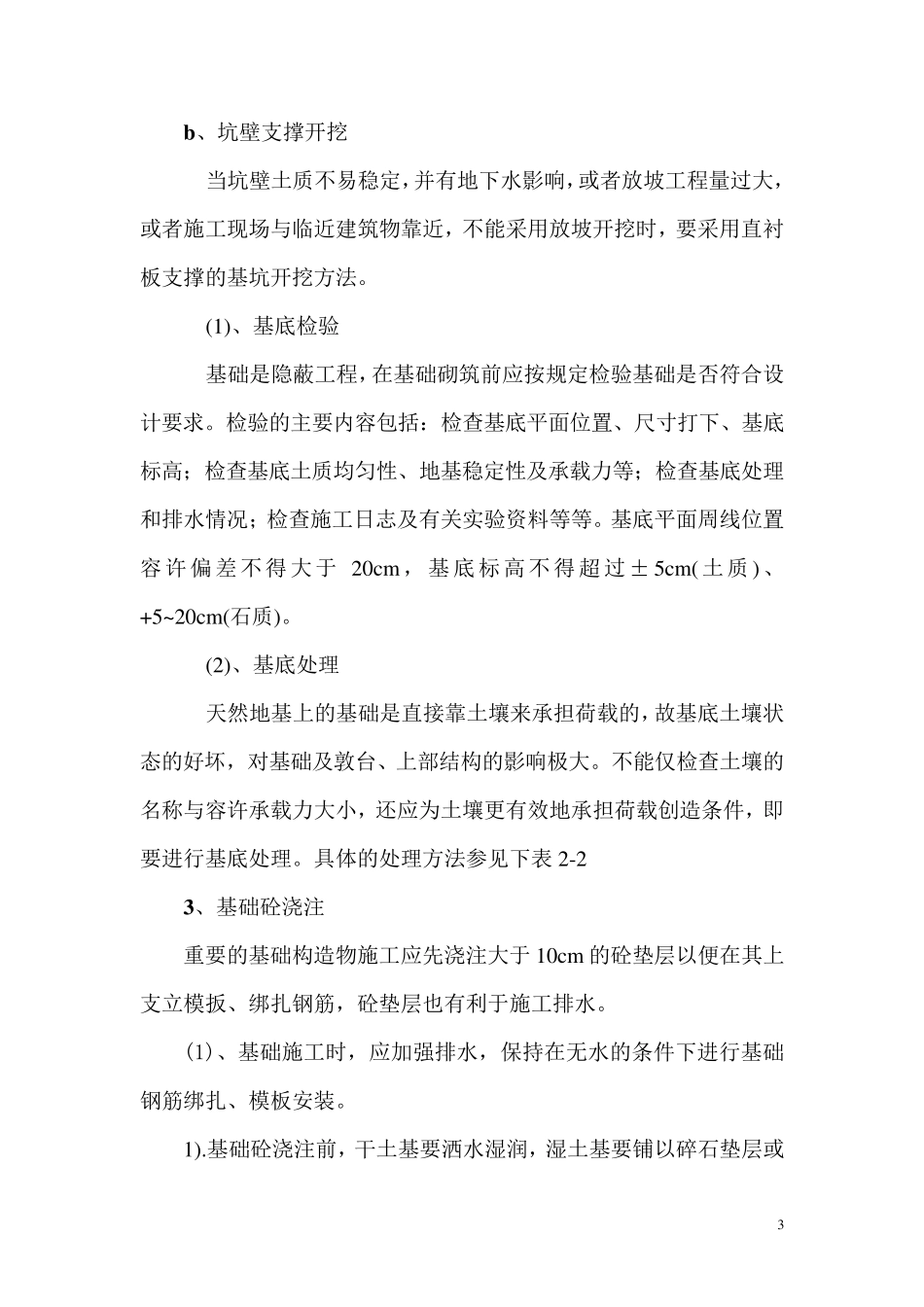

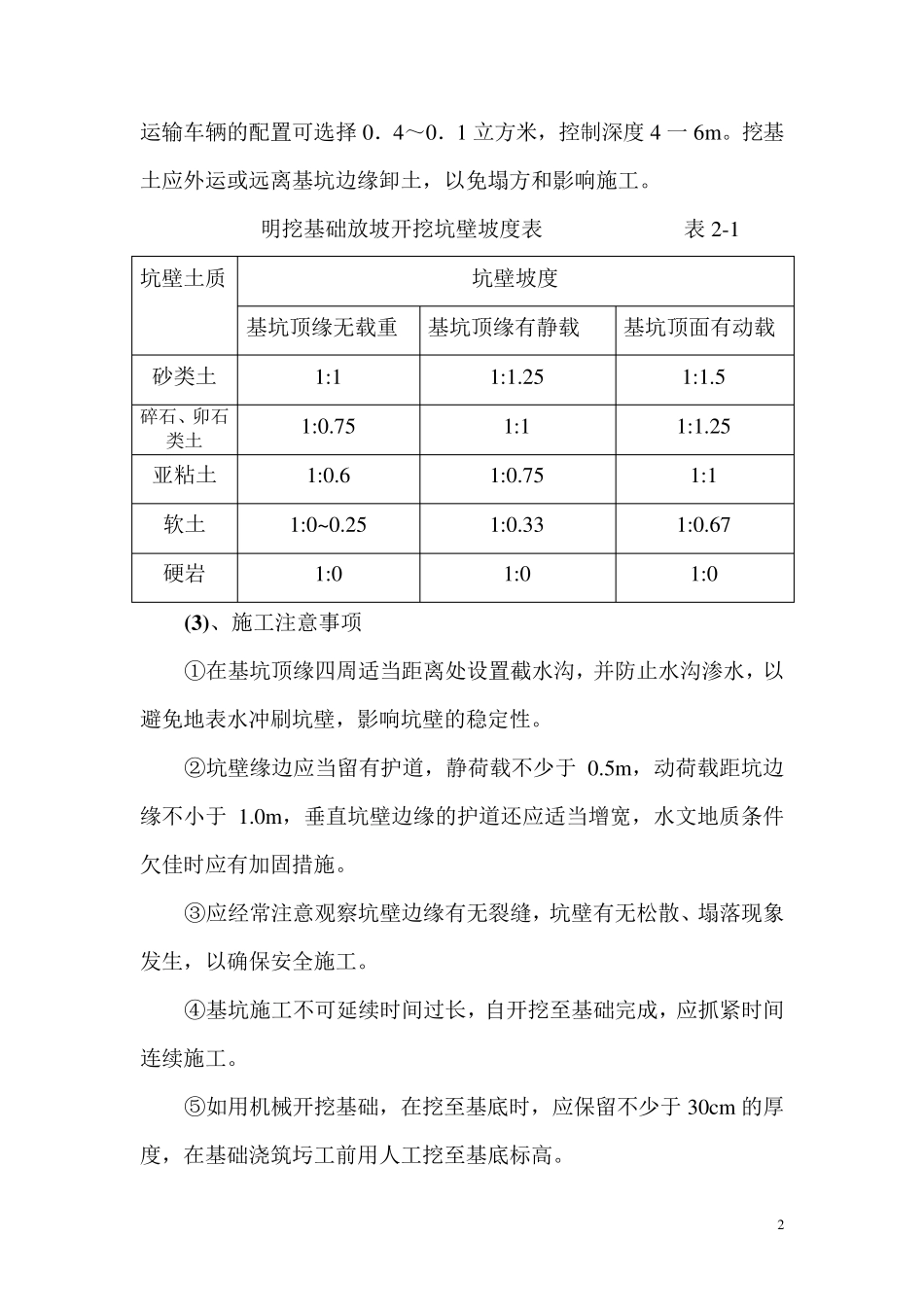

1 明挖扩大基础 1 、基础定位放线 在基础开挖前,先进行基础的定位放线工作,以便正确地将图纸上的基础位置准确地设置到桥址上来。放样工作系根据桥梁的中心线与墩台的纵横轴线,推出基础边线的定为点,再放线划出基坑的开挖范围,具体的定为工作视基坑的深浅而有所不同。基坑较浅时,可使用挂线板划,拉线挂锤球进行定位;基坑较深时,用设置定位桩形成定位线等进行定位,基坑各制点标高及开挖过程中标高的检查按一般水准测量方法进行。 2 、施工方法 对刚性扩大基础的施工,一般采用明挖,根据开挖深度、边坡土质、渗水情况、及施工场地、开挖方式、施工方法可以有多种选择。本标段因河床干涸、无水,故可采用放坡开挖及坑壁支撑开挖方法。 a 、放坡开挖 (1)、测量放线应在基础开挖前通知监理工程师,检查、测量基础平面位置和现有地面标高。用经纬仪测出墩、台基础纵、横中心线,放出上口开挖边桩,边坡的放坡率可参照下表2-1。基坑下口开挖的大小应满足基础施工的要求,渗水的土质,基底平面尺寸可适 当 加 宽50cm-100cm,便于 设置排 水沟 和安 装 模 扳 ,其 它 情况可放小加 宽 尺寸,不设基础模 板时,按设计 平面尺寸开挖。 (2 )、开挖作业 方式以机 械 作业 为主 ,采用反 铲 挖掘 机 配 自 卸 汽车 运 输 作业 辅 以人 工清 槽 。单 斗 挖掘 机 ( 反 铲 ) 斗 容 量根据上方量和 2 运输车辆的配置可选择0.4~0.1 立方米,控制深度4 一6m。挖基土应外运或远离基坑边缘卸土,以免塌方和影响施工。 明挖基础放坡开挖坑壁坡度表 表2-1 坑壁土质 坑壁坡度 基坑顶缘无载重 基坑顶缘有静载 基坑顶面有动载 砂类土 1:1 1:1.25 1:1.5 碎石、卯石类土 1:0.75 1:1 1:1.25 亚粘土 1:0.6 1:0.75 1:1 软土 1:0~0.25 1:0.33 1:0.67 硬岩 1:0 1:0 1:0 (3 )、施工注意事项 ①在基坑顶缘四周适当距离处设置截水沟,并防止水沟渗水,以避免地表水冲刷坑壁,影响坑壁的稳定性。 ②坑壁缘边应当留有护道,静荷载不少于 0.5m,动荷载距坑边缘不小于 1.0m,垂直坑壁边缘的护道还应适当增宽,水文地质条件欠佳时应有加固措施。 ③应经常注意观察坑壁边缘有无裂缝,坑壁有无松散、塌落现象发生,以确保安全施工。 ④基坑施工不可延续时间过长,自开挖至基础完成,应抓紧时间连续施工。 ⑤如用机械开挖基础,在挖至基底时,应保留不少于 30cm 的厚度,在...
