明渠流量计堰槽选型指南

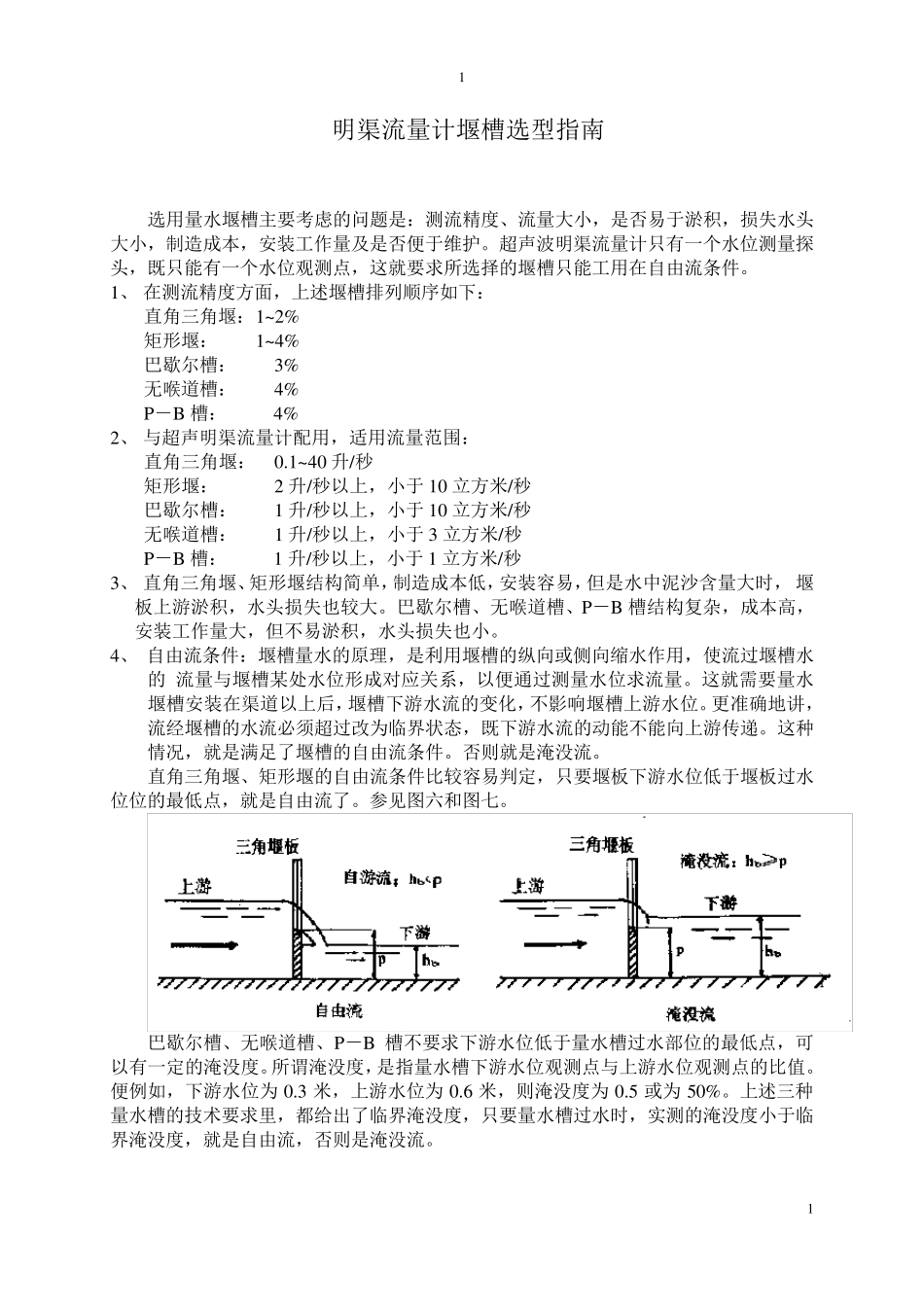

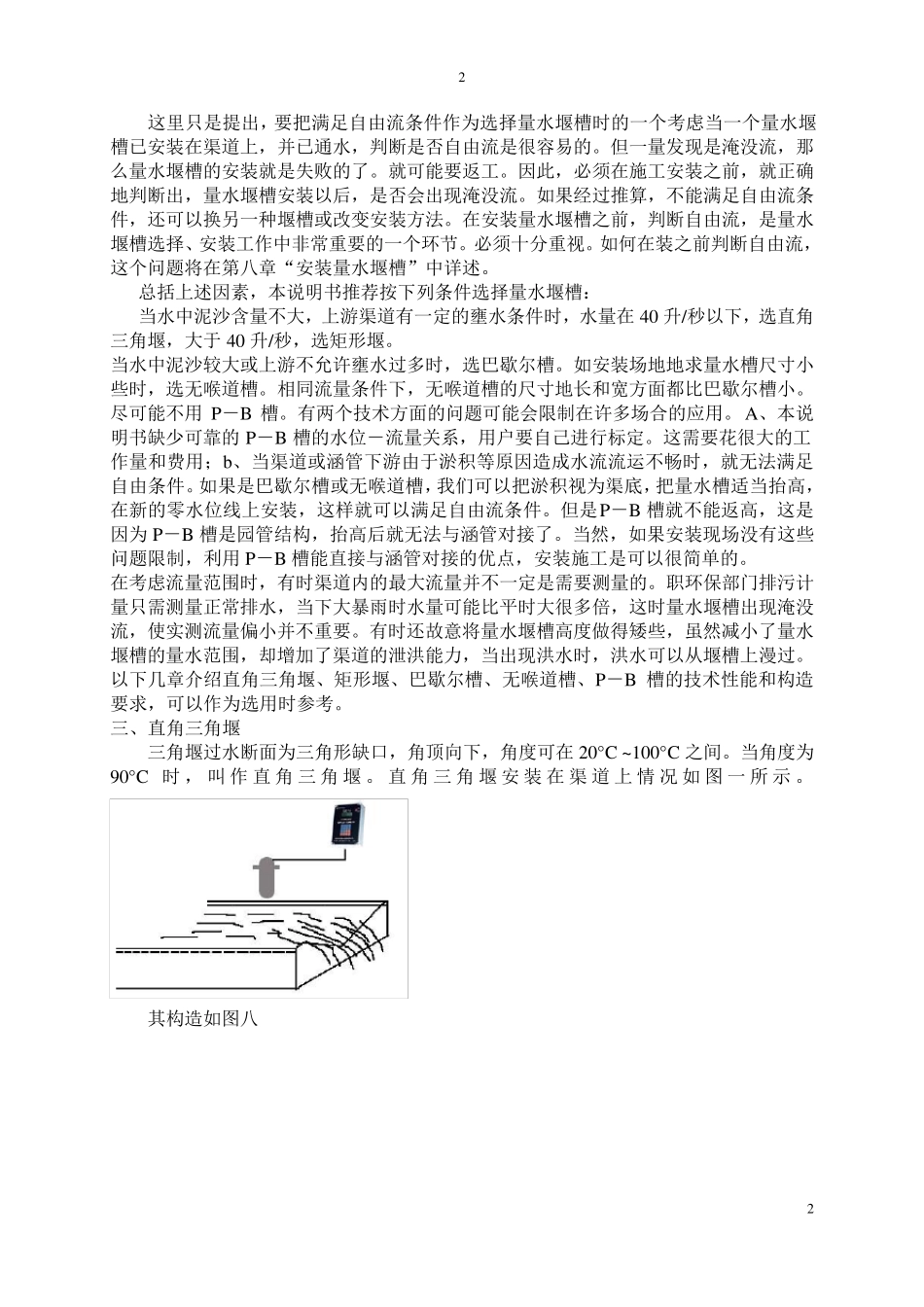

1 1 明渠流量计堰槽选型指南 选用量水堰槽主要考虑的问题是：测流精度、流量大小，是否易于淤积，损失水头大小，制造成本，安装工作量及是否便于维护。超声波明渠流量计只有一个水位测量探头，既只能有一个水位观测点，这就要求所选择的堰槽只能工用在自由流条件。 1、 在测流精度方面，上述堰槽排列顺序如下： 直角三角堰：1~2% 矩形堰： 1~4% 巴歇尔槽： 3% 无喉道槽： 4% P－B 槽： 4% 2、 与超声明渠流量计配用，适用流量范围： 直角三角堰： 0.1~40 升/秒 矩形堰： 2 升/秒以上，小于 10 立方米/秒 巴歇尔槽： 1 升/秒以上，小于 10 立方米/秒 无喉道槽： 1 升/秒以上，小于 3 立方米/秒 P－B 槽： 1 升/秒以上，小于 1 立方米/秒 3、 直角三角堰、矩形堰结构简单，制造成本低，安装容易，但是水中泥沙含量大时， 堰 板上游淤积，水头损失也较大。巴歇尔槽、无喉道槽、P－B 槽结构复杂，成本高， 安装工作量大，但不易淤积，水头损失也小。 4、 自由流条件：堰槽量水的原理，是利用堰槽的纵向或侧向缩水作用，使流过堰槽水 的 流量与堰槽某处水位形成对应关系，以便通过测量水位求流量。这就需要量水堰槽安装在渠道以上后，堰槽下游水流的变化，不影响堰槽上游水位。更准确地讲，流经堰槽的水流必须超过改为临界状态，既下游水流的动能不能向上游传递。这种情况，就是满足了堰槽的自由流条件。否则就是淹没流。 直角三角堰、矩形堰的自由流条件比较容易判定，只要堰板下游水位低于堰板过水位位的最低点，就是自由流了。参见图六和图七。 巴歇尔槽、无喉道槽、P－B 槽不要求下游水位低于量水槽过水部位的最低点，可以有一定的淹没度。所谓淹没度，是指量水槽下游水位观测点与上游水位观测点的比值。便例如，下游水位为 0.3 米，上游水位为 0.6 米，则淹没度为 0.5 或为 50%。上述三种量水槽的技术要求里，都给出了临界淹没度，只要量水槽过水时，实测的淹没度小于临界淹没度，就是自由流，否则是淹没流。 2 2 这里只是提出，要把满足自由流条件作为选择量水堰槽时的一个考虑当一个量水堰槽已安装在渠道上，并已通水，判断是否自由流是很容易的。但一量发现是淹没流，那么量水堰槽的安装就是失败的了。就可能要返工。因此，必须在施工安装之前，就正确地判断出，量水堰槽安装以后，是否会出现淹没流。如果经过推算，不能满足自由流条件，还可以换另一种堰槽或改变安装方法。在...
