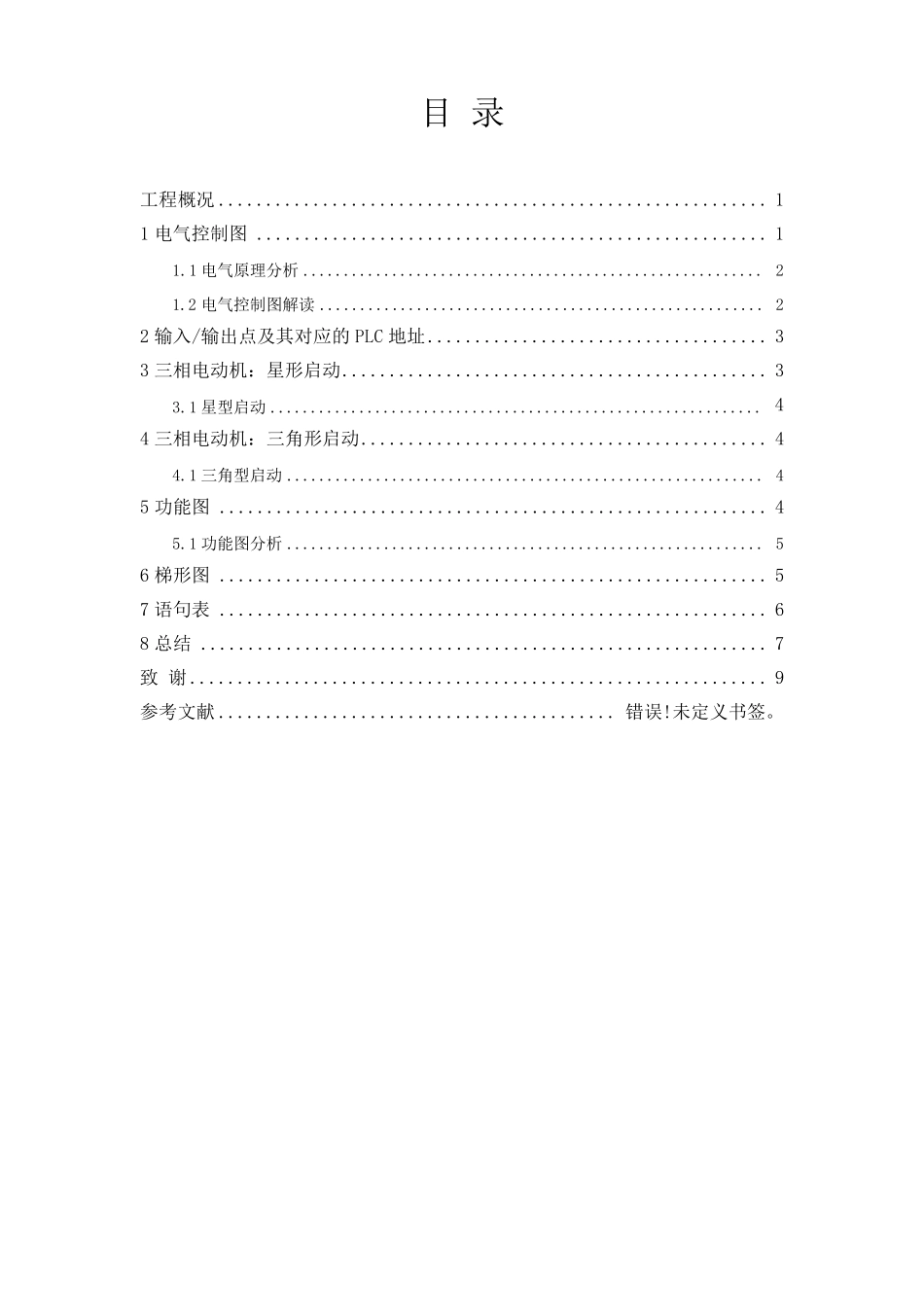

目 录 工程概况 .......................................................... 1 1 电气控制图 ...................................................... 1 1.1 电气原理分析 ......................................................... 2 1.2 电气控制图解读 ....................................................... 2 2 输入/输出点及其对应的PLC 地址 .................................... 3 3 三相电动机:星形启动 ............................................. 3 3.1 星型启动 ............................................................. 4 4 三相电动机:三角形启动 ........................................... 4 4.1 三角型启动 ........................................................... 4 5 功能图 .......................................................... 4 5.1 功能图分析 ........................................................... 5 6 梯形图 .......................................................... 5 7 语句表 .......................................................... 6 8 总结 ............................................................ 7 致 谢 ............................................................. 9 参考文献 .......................................... 错误!未定义书签。 1 工程概况 星形—三角形降压启动是指电动机启动时,把定子绕组接成星形(Y),以降低启动电压,限制启动电流;待电动机启动后,再把定子绕组改接成三角形(△),使电动机全压运行。只有正常运行时定子绕组作三角形(△)联接的异步电动机才可采用这种降压启动方法。电动机启动时,接成星形,加在每相定子绕组上的启动电压只有三角形接法直接启动时的,启动电流为直接采用三角形接法时的 1/3,启动转矩也只有三角形接法直接启动时的 1/3。所以这种降压启动方法,只适用于轻载或空载下启动。星形—三角形降压启动的最大优点是设备简单,价格低,因而获得较广泛的应用。 采用星三角起动方式时,电流特性很好,而转矩特性较差,所以客观存在只适用于无载或者轻载起动的场合。 对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说,如果在起动时将定子绕组接成星形,待起动完毕后再接成三角形,就可以降低起动电流,减轻它...
