显像管基本知识

显像管基本知识_第1页

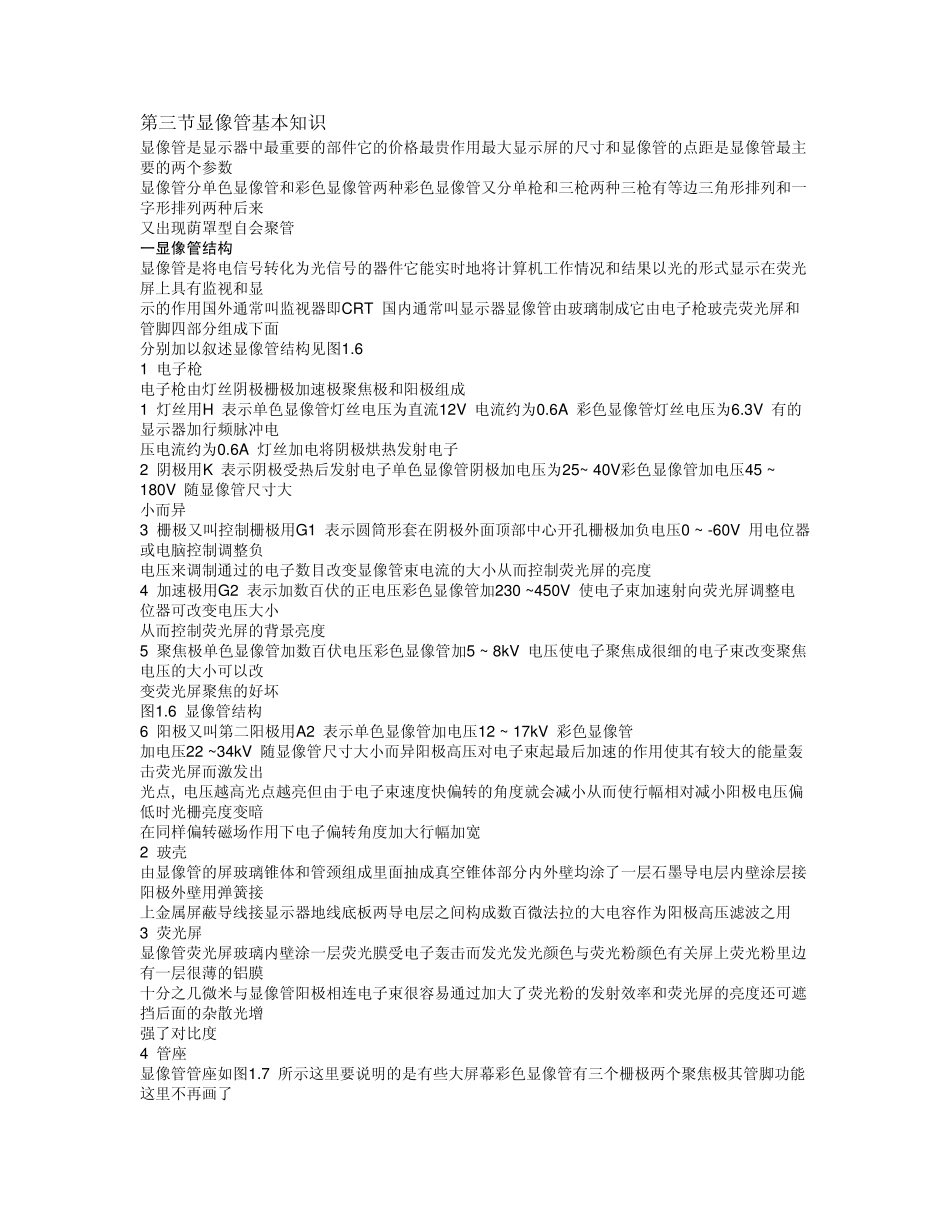

1/6
显像管基本知识_第2页

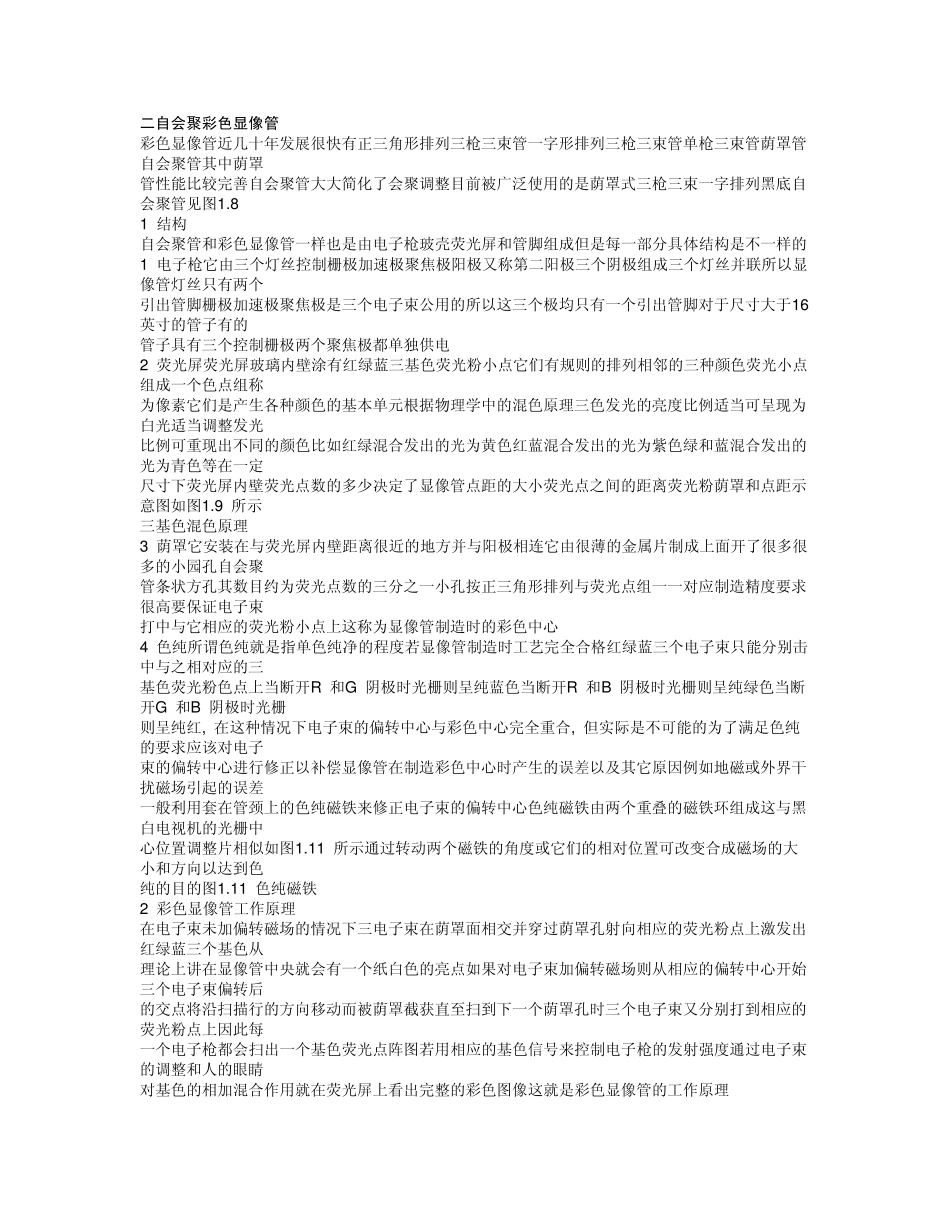

2/6
显像管基本知识_第3页

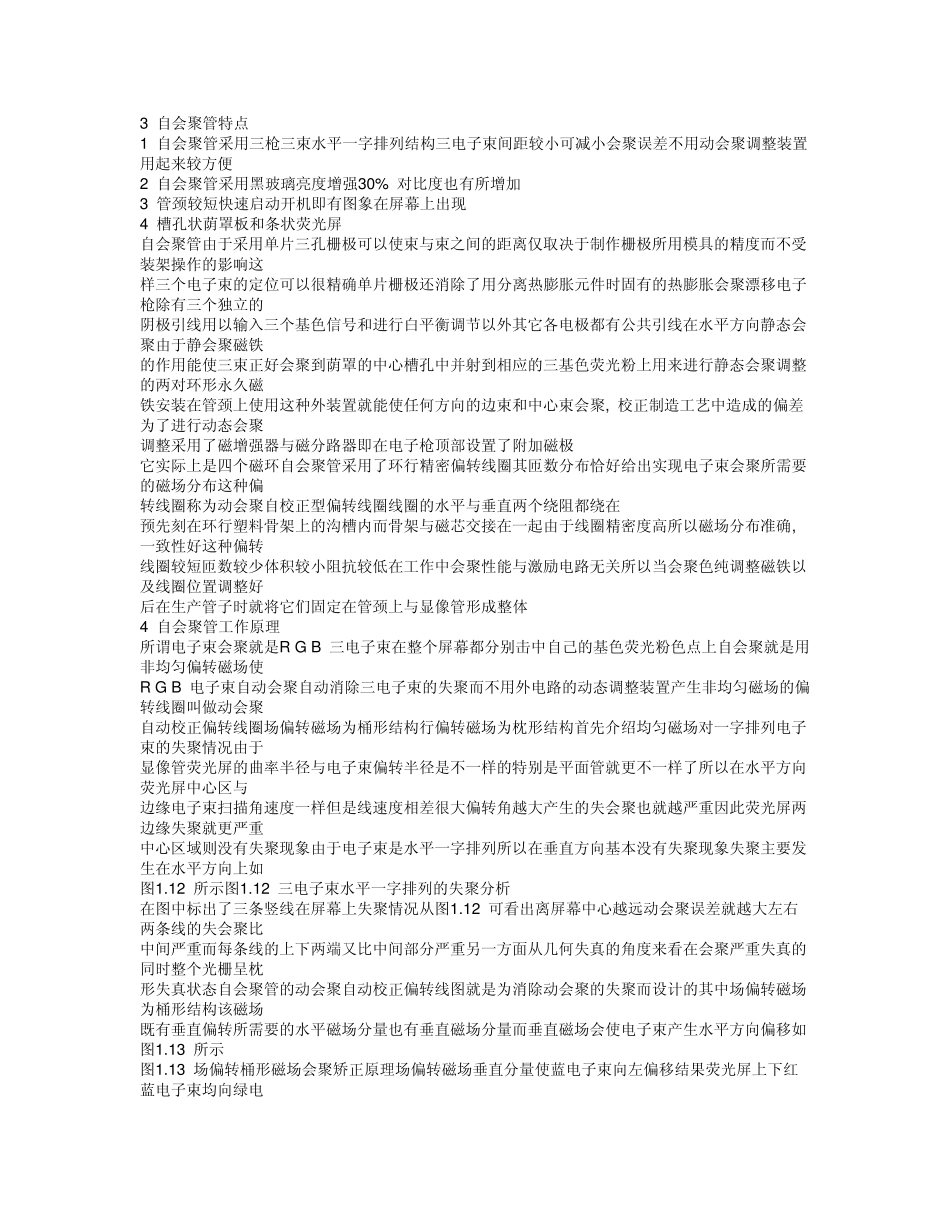

3/6
第三节显像管基本知识 显像管是显示器中最重要的部件它的价格最贵作用最大显示屏的尺寸和显像管的点距是显像管最主要的两个参数 显像管分单色显像管和彩色显像管两种彩色显像管又分单枪和三枪两种三枪有等边三角形排列和一字形排列两种后来 又出现荫罩型自会聚管 一显像管结构 显像管是将电信号转化为光信号的器件它能实时地将计算机工作情况和结果以光的形式显示在荧光屏上具有监视和显 示的作用国外通常叫监视器即CRT 国内通常叫显示器显像管由玻璃制成它由电子枪玻壳荧光屏和管脚四部分组成下面 分别加以叙述显像管结构见图1.6 1 电子枪 电子枪由灯丝阴极栅极加速极聚焦极和阳极组成 1 灯丝用H 表示单色显像管灯丝电压为直流12V 电流约为0.6A 彩色显像管灯丝电压为6.3V 有的显示器加行频脉冲电 压电流约为0.6A 灯丝加电将阴极烘热发射电子 2 阴极用K 表示阴极受热后发射电子单色显像管阴极加电压为25~ 40V彩色显像管加电压45 ~ 180V 随显像管尺寸大 小而异 3 栅极又叫控制栅极用G1 表示圆筒形套在阴极外面顶部中心开孔栅极加负电压0 ~ -60V 用电位器或电脑控制调整负 电压来调制通过的电子数目改变显像管束电流的大小从而控制荧光屏的亮度 4 加速极用G2 表示加数百伏的正电压彩色显像管加230 ~450V 使电子束加速射向荧光屏调整电位器可改变电压大小 从而控制荧光屏的背景亮度 5 聚焦极单色显像管加数百伏电压彩色显像管加5 ~ 8kV 电压使电子聚焦成很细的电子束改变聚焦电压的大小可以改 变荧光屏聚焦的好坏 图1.6 显像管结构 6 阳极又叫第二阳极用A2 表示单色显像管加电压12 ~ 17kV 彩色显像管 加电压22 ~34kV 随显像管尺寸大小而异阳极高压对电子束起最后加速的作用使其有较大的能量轰击荧光屏而激发出 光点, 电压越高光点越亮但由于电子束速度快偏转的角度就会减小从而使行幅相对减小阳极电压偏低时光栅亮度变暗 在同样偏转磁场作用下电子偏转角度加大行幅加宽 2 玻壳 由显像管的屏玻璃锥体和管颈组成里面抽成真空锥体部分内外壁均涂了一层石墨导电层内壁涂层接阳极外壁用弹簧接 上金属屏蔽导线接显示器地线底板两导电层之间构成数百微法拉的大电容作为阳极高压滤波之用 3 荧光屏 显像管荧光屏玻璃内壁涂一层荧光膜受电子轰击而发光发光颜色与荧光粉颜色有关屏上荧光粉里边有一层很薄的铝膜 十分之几微米与显像管阳极相连电子束很容易通过加大了荧光粉的发射效率和荧光...
