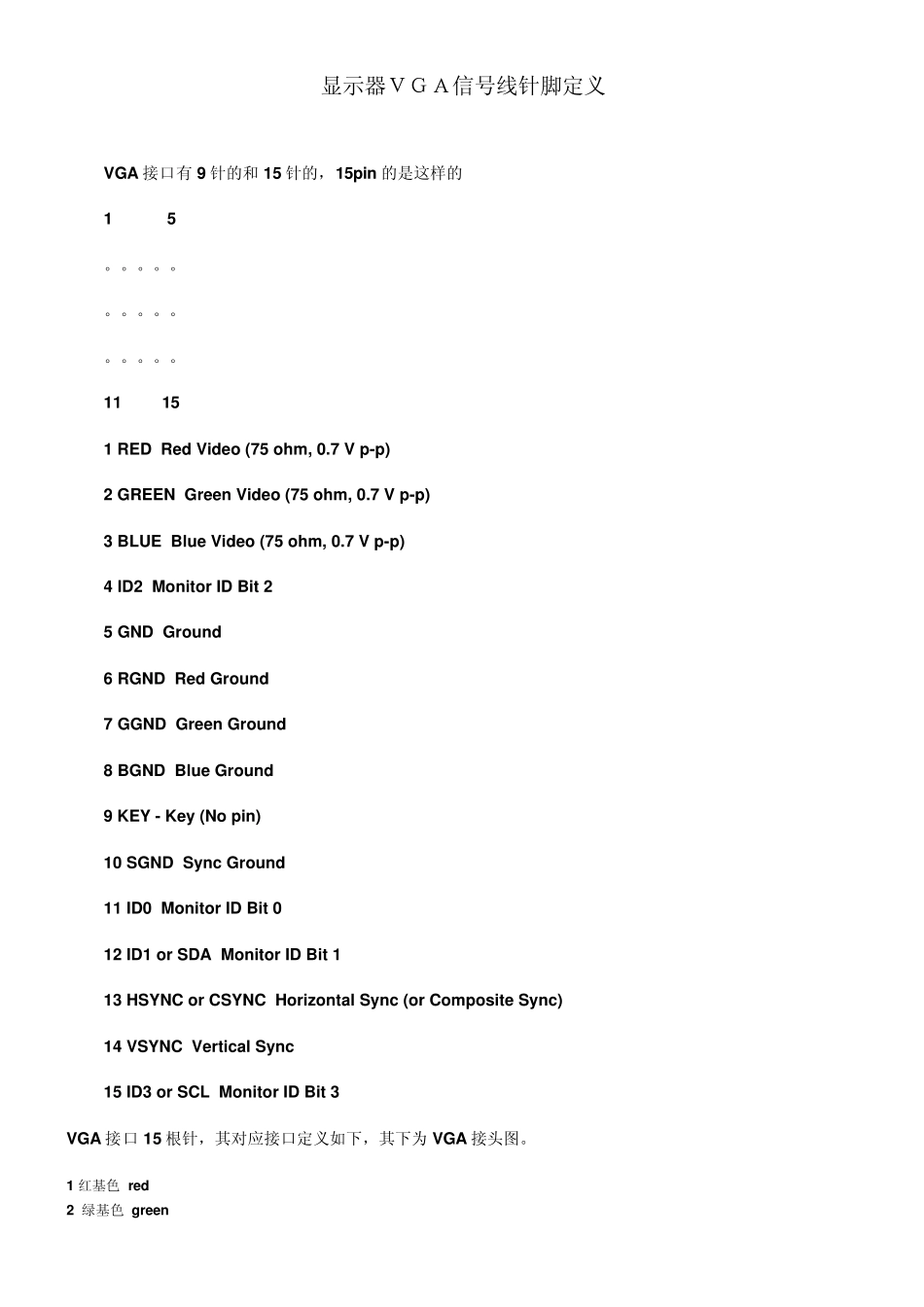

显示器ＶＧＡ信号线针脚定义 VGA 接口有9 针的和15 针的，15pin 的是这样的 1 5 。。。。。 。。。。。 。。。。。 11 15 1 RED Red Video (75 ohm, 0.7 V p-p) 2 GREEN Green Video (75 ohm, 0.7 V p-p) 3 BLUE Blue Video (75 ohm, 0.7 V p-p) 4 ID2 Monitor ID Bit 2 5 GND Ground 6 RGND Red Ground 7 GGND Green Ground 8 BGND Blue Ground 9 KEY - Key (No pin) 10 SGND Sync Ground 11 ID0 Monitor ID Bit 0 12 ID1 or SDA Monitor ID Bit 1 13 HSYNC or CSYNC Horizontal Sync (or Composite Sync) 14 VSYNC Vertical Sync 15 ID3 or SCL Monitor ID Bit 3 VGA 接口15 根针，其对应接口定义如下，其下为 VGA 接头图。 1 红基色 red 2 绿基色 green 3 蓝基色 blu e 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 ) 一般在VGA 接头上，会1，5，6，10，11，15 等标明每个接口编号。如果没有，如上图所示编号。 注意，公母头焊接时，须注意将方向平行反过来焊接。 普通VGA 线焊接方法如下（D15 焊接法）： 红线的芯线 脚 1 红线的屏蔽线 脚 6 绿线的芯线 脚 2 绿线的屏蔽线 脚 7 蓝线的芯线 脚 3 蓝线的屏蔽线 脚 8 黑线 脚 10 棕线 脚 11 黄线 脚 13 白线 脚 14 外层屏蔽 D15 端壳压接 如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。 还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳。 大家好，现在我是这样处理的 红线的芯线 脚 1 红线的屏蔽线 脚 6 绿线的芯线 脚 2 绿线的屏蔽线 脚 7 蓝线的芯线 脚 3 蓝线的屏蔽线 脚 8 黑线 脚 10 棕线 脚 11 黄线 脚 13 白线 脚 14 外层屏蔽 中间剪短引出一个同样的端口，一头接电视，引出的一头连笔记本（要用的时候才连接），另一端到书房连电脑（要用的时候才连接）， 从书房电脑到电视连接效果很正常，可是从引出的...
