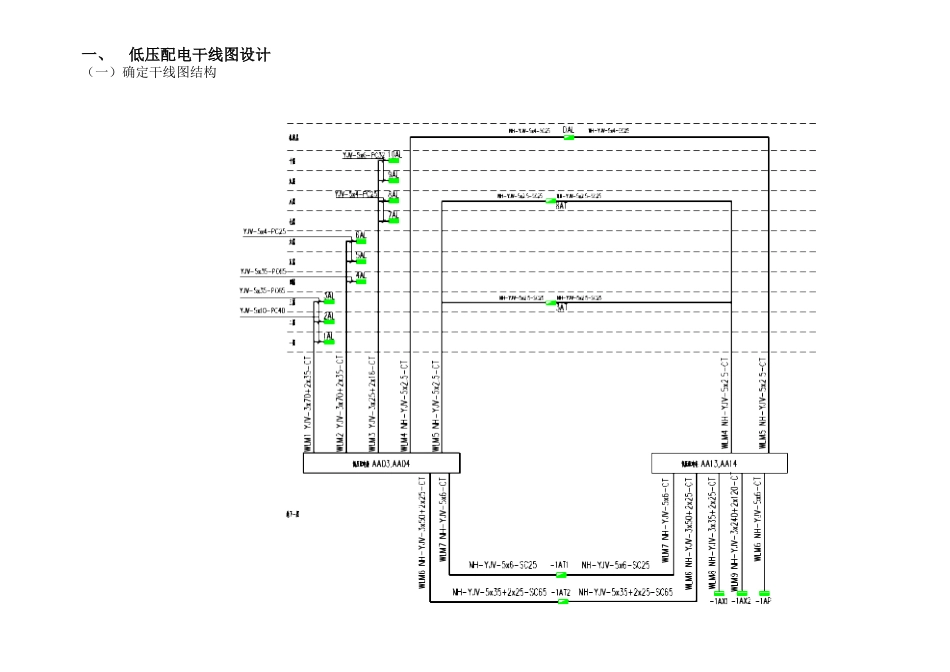

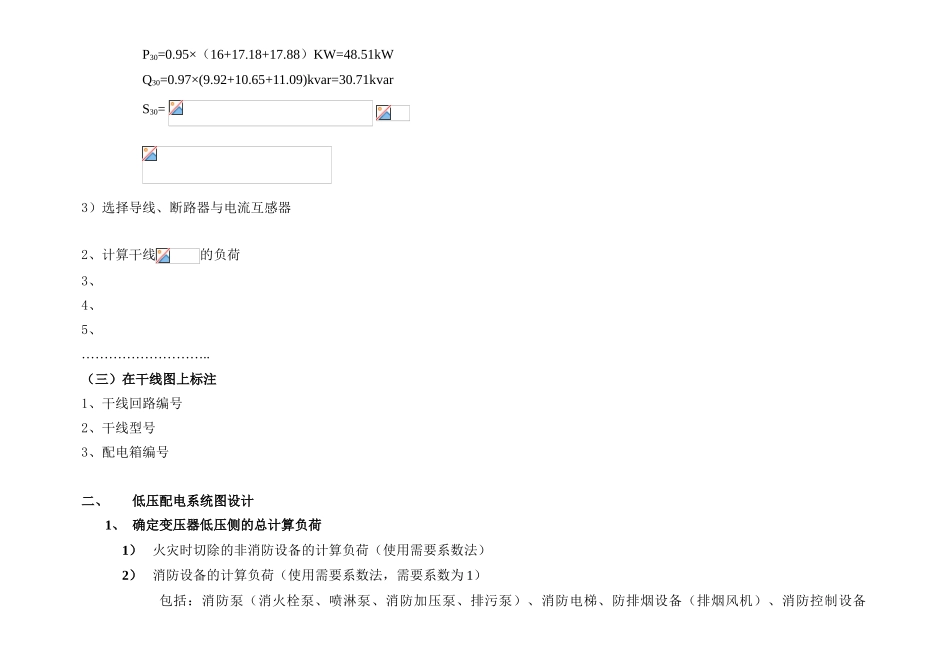

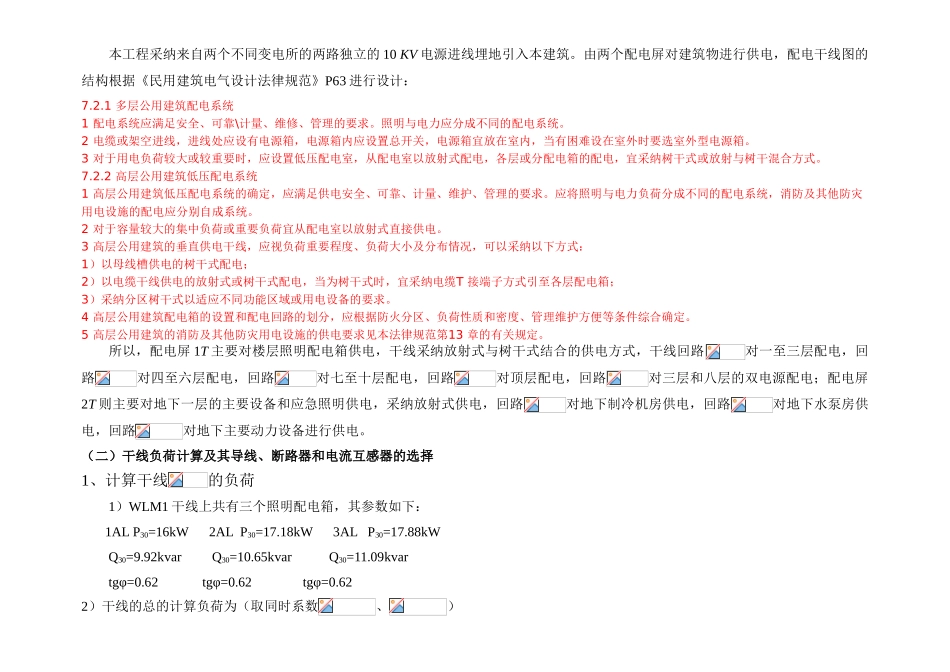

一、低压配电干线图设计（一）确定干线图结构 本工程采纳来自两个不同变电所的两路独立的 10 KV 电源进线埋地引入本建筑。由两个配电屏对建筑物进行供电，配电干线图的结构根据《民用建筑电气设计法律规范》P63 进行设计：7.2.1 多层公用建筑配电系统1 配电系统应满足安全、可靠\计量、维修、管理的要求。照明与电力应分成不同的配电系统。2 电缆或架空进线，进线处应设有电源箱，电源箱内应设置总开关，电源箱宜放在室内，当有困难设在室外时要选室外型电源箱。3 对于用电负荷较大或较重要时，应设置低压配电室，从配电室以放射式配电，各层或分配电箱的配电，宜采纳树干式或放射与树干混合方式。7.2.2 高层公用建筑低压配电系统1 高层公用建筑低压配电系统的确定，应满足供电安全、可靠、计量、维护、管理的要求。应将照明与电力负荷分成不同的配电系统，消防及其他防灾用电设施的配电应分别自成系统。2 对于容量较大的集中负荷或重要负荷宜从配电室以放射式直接供电。3 高层公用建筑的垂直供电干线，应视负荷重要程度、负荷大小及分布情况，可以采纳以下方式：1）以母线槽供电的树干式配电；2）以电缆干线供电的放射式或树干式配电，当为树干式时，宜采纳电缆T 接端子方式引至各层配电箱；3）采纳分区树干式以适应不同功能区域或用电设备的要求。4 高层公用建筑配电箱的设置和配电回路的划分，应根据防火分区、负荷性质和密度、管理维护方便等条件综合确定。5 高层公用建筑的消防及其他防灾用电设施的供电要求见本法律规范第13 章的有关规定。所以，配电屏 1T 主要对楼层照明配电箱供电，干线采纳放射式与树干式结合的供电方式，干线回路对一至三层配电，回路对四至六层配电，回路对七至十层配电，回路对顶层配电，回路对三层和八层的双电源配电；配电屏2T 则主要对地下一层的主要设备和应急照明供电，采纳放射式供电，回路对地下制冷机房供电，回路对地下水泵房供电，回路对地下主要动力设备进行供电。（二）干线负荷计算及其导线、断路器和电流互感器的选择1、计算干线的负荷1）WLM1 干线上共有三个照明配电箱，其参数如下： 1AL P30=16kW 2AL P30=17.18kW 3AL P30=17.88kW Q30=9.92kvar Q30=10.65kvar Q30=11.09kvar tgφ=0.62 tgφ=0.62 tgφ=0.622）干线的总的计算负荷为（取同时系数、）P30=0.95×（16+17.18+17.88）KW=48.51kWQ30=0.97×(9.92+10.65+11.09)kvar=30.71kvarS30= 3）选择导线、断路器与...
