显示接口类型displayinterface

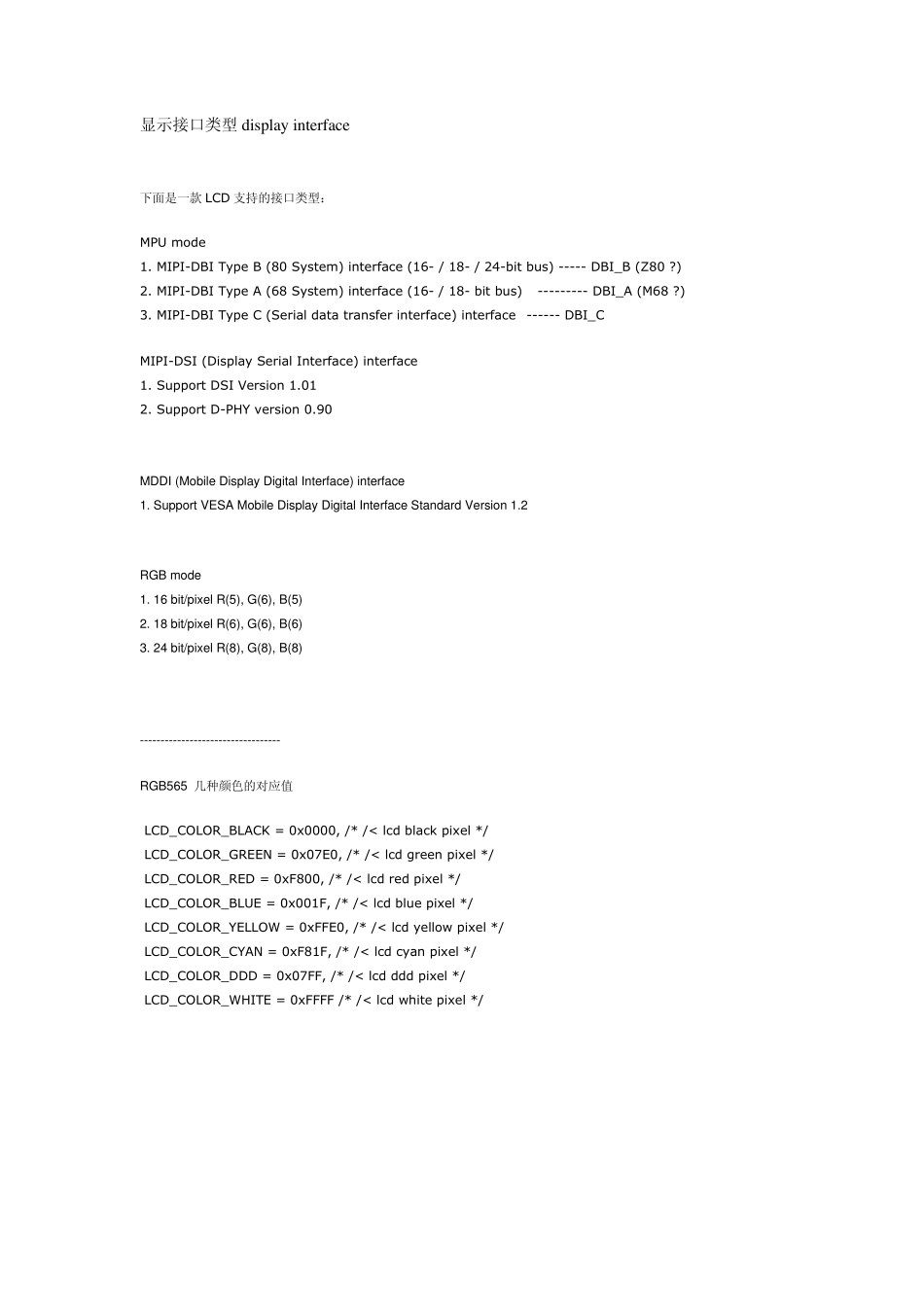

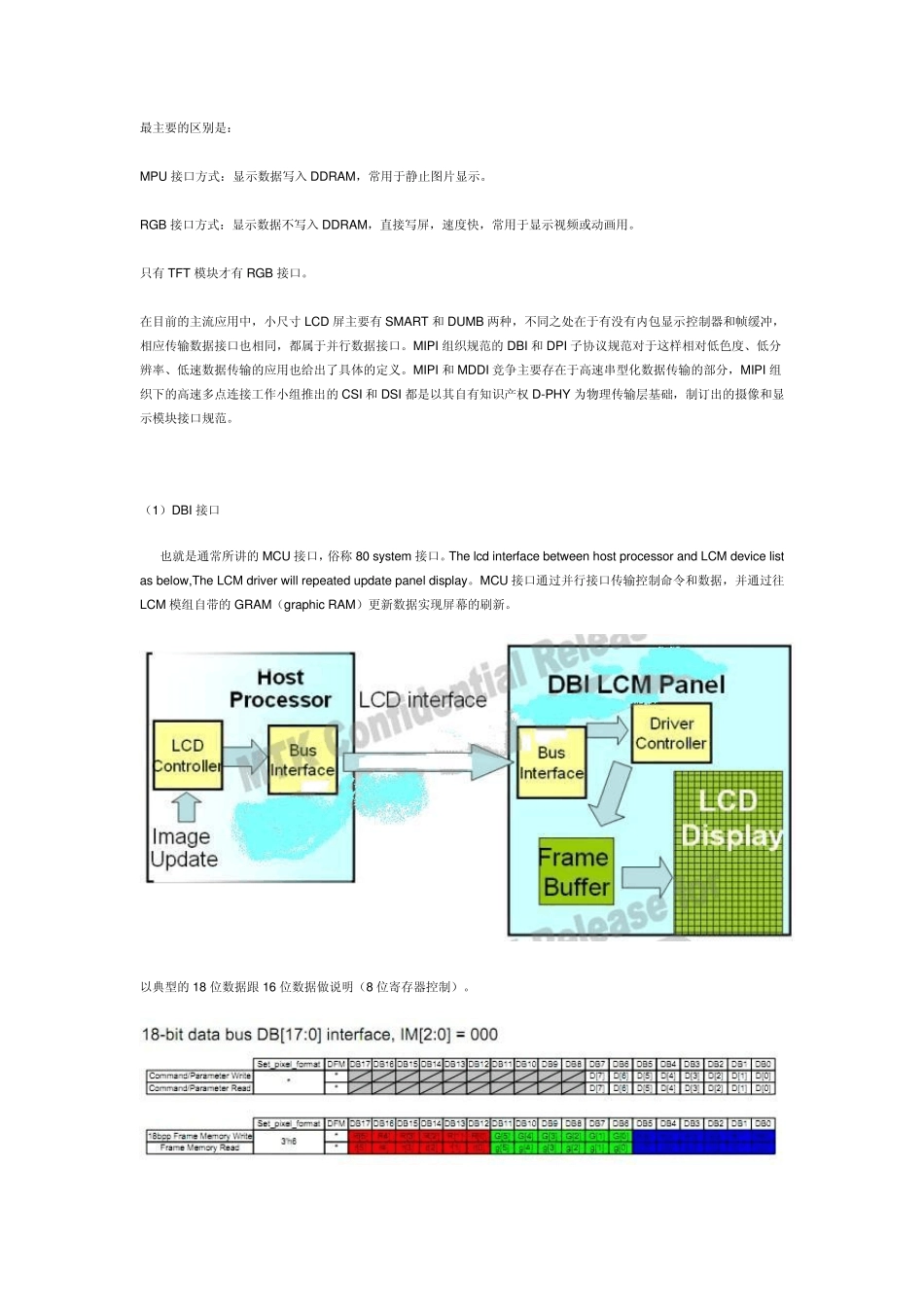

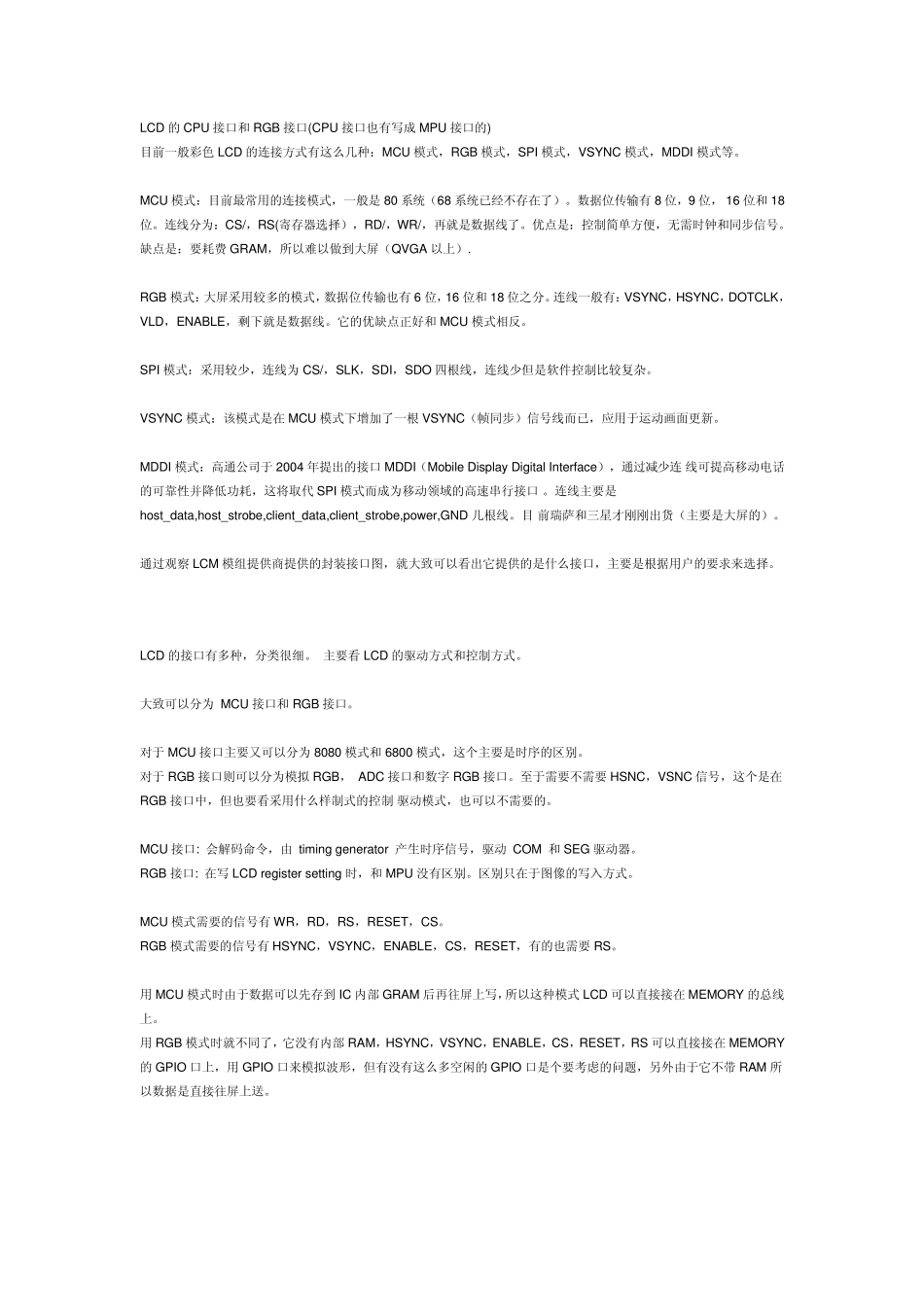

显示接口类型display interface 下面是一款 LCD 支持的接口类型： MPU mode 1. MIPI-DBI Type B (80 System) interface (16- / 18- / 24-bit bus) ----- DBI_B (Z80 ?) 2. MIPI-DBI Type A (68 System) interface (16- / 18- bit bus) --------- DBI_A (M68 ?) 3. MIPI-DBI Type C (Serial data transfer interface) interface ------ DBI_C MIPI-DSI (Display Serial Interface) interface 1. Support DSI Version 1.01 2. Support D-PHY version 0.90 MDDI (Mobile Display Digital Interface) interface 1. Support VESA Mobile Display Digital Interface Standard Version 1.2 RGB mode 1. 16 bit/pixel R(5), G(6), B(5) 2. 18 bit/pixel R(6), G(6), B(6) 3. 24 bit/pixel R(8), G(8), B(8) ---------------------------------- RGB565 几种颜色的对应值 LCD_COLOR_BLACK = 0x0000, /* /< lcd black pixel */ LCD_COLOR_GREEN = 0x07E0, /* /< lcd green pixel */ LCD_COLOR_RED = 0xF800, /* /< lcd red pixel */ LCD_COLOR_BLUE = 0x001F, /* /< lcd blue pixel */ LCD_COLOR_YELLOW = 0xFFE0, /* /< lcd yellow pixel */ LCD_COLOR_CYAN = 0xF81F, /* /< lcd cyan pixel */ LCD_COLOR_DDD = 0x07FF, /* /< lcd ddd pixel */ LCD_COLOR_WHITE = 0xFFFF /* /< lcd white pixel */ LCD 的CPU 接口和RGB 接口(CPU 接口也有写成MPU 接口的) 目前一般彩色LCD 的连接方式有这么几种：MCU 模式，RGB 模式，SPI 模式，VSYNC 模式，MDDI 模式等。 MCU 模式：目前最常用的连接模式，一般是 80 系统（68 系统已经不存在了）。数据位传输有8 位，9 位， 16 位和18位。连线分为：CS/，RS(寄存器选择），RD/，WR/，再就是数据线了。优点是：控制简单方便，无需时钟和同步信号。缺点是：要耗费 GRAM，所以难以做到大屏（QVGA 以上）. RGB 模式：大屏采用较多的模式，数据位传输也有6 位，16 位和18 位之分。连线一般有：VSYNC，HSYNC，DOTCLK，VLD，ENABLE，剩下就是数据线。它的优缺点正好和MCU 模式相反。 SPI 模式：采用较少，连线为 CS/，SLK，SDI，SDO 四根线，连线少但是软件控制比较复杂。 VSYNC 模式：该模式是在 MCU...
