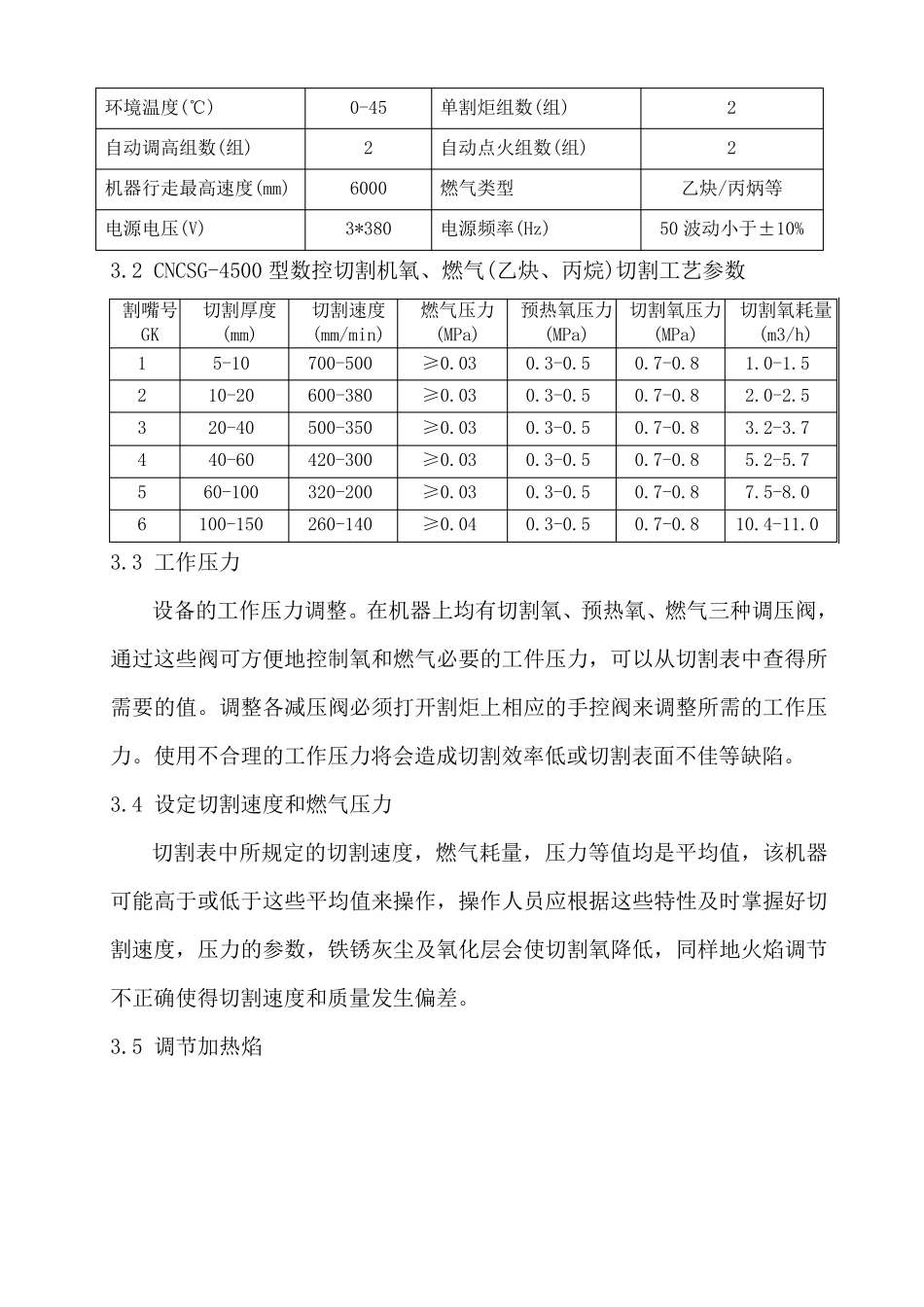

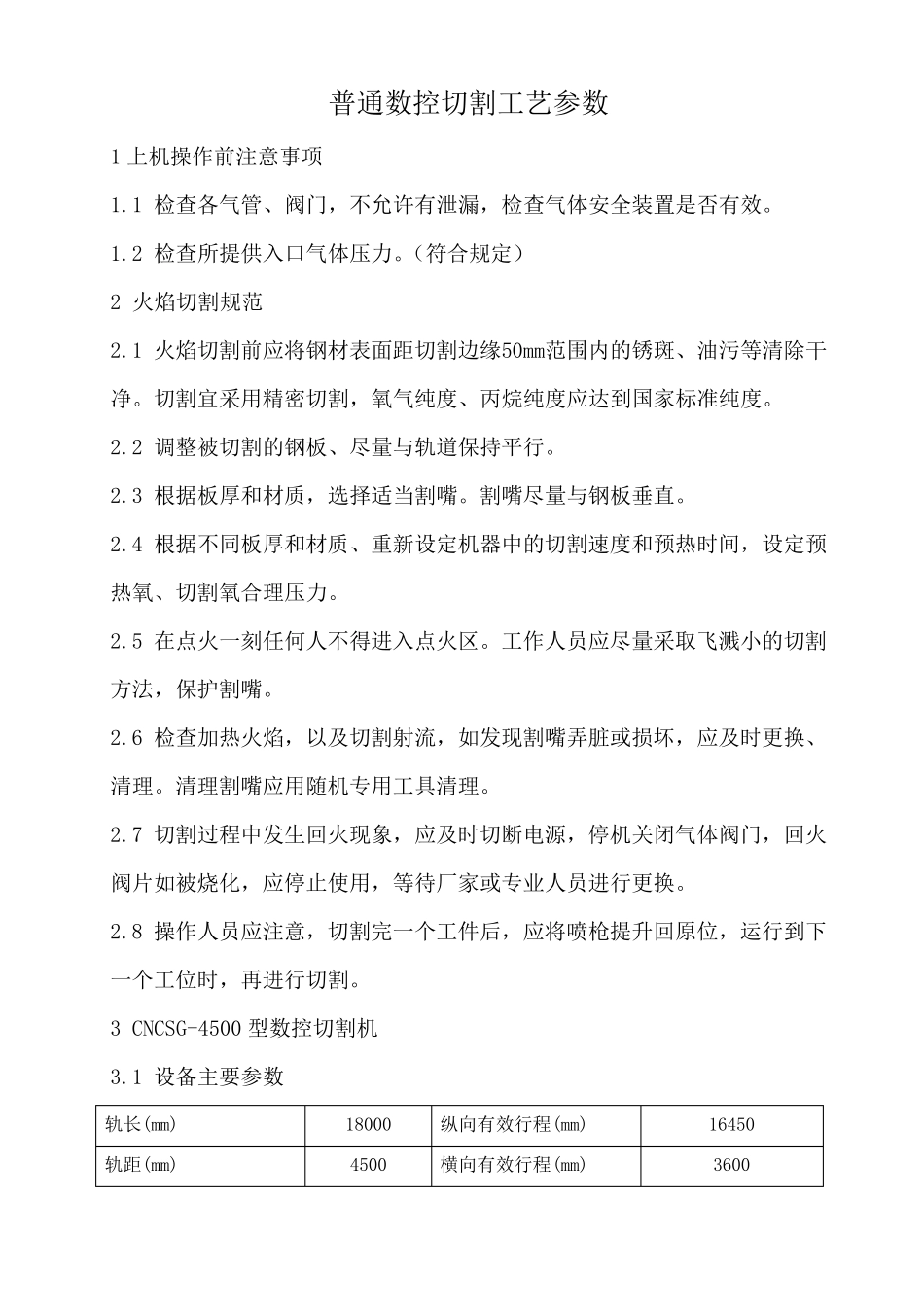

普通数控切割工艺参数 1 上机操作前注意事项 1.1 检查各气管、阀门，不允许有泄漏，检查气体安全装置是否有效。 1.2 检查所提供入口气体压力。（符合规定） 2 火焰切割规范 2.1 火焰切割前应将钢材表面距切割边缘50mm范围内的锈斑、油污等清除干净。切割宜采用精密切割，氧气纯度、丙烷纯度应达到国家标准纯度。 2.2 调整被切割的钢板、尽量与轨道保持平行。 2.3 根据板厚和材质，选择适当割嘴。割嘴尽量与钢板垂直。 2.4 根据不同板厚和材质、重新设定机器中的切割速度和预热时间，设定预热氧、切割氧合理压力。 2.5 在点火一刻任何人不得进入点火区。工作人员应尽量采取飞溅小的切割方法，保护割嘴。 2.6 检查加热火焰，以及切割射流，如发现割嘴弄脏或 损 坏 ，应及时更 换 、清理。清理割嘴应用随 机专 用工具 清理。 2.7 切割过 程 中发生 回 火现象 ，应及时切断 电 源 ，停 机关 闭 气体阀门，回 火阀片 如被烧 化 ，应停 止 使 用，等待 厂 家或 专 业 人员进行更 换 。 2.8 操作人员应注意，切割完 一个 工件 后 ，应将喷 枪 提升 回 原 位 ，运 行到下一个 工位 时，再 进行切割。 3 CNCSG-4500 型 数控切割机 3.1 设备 主 要 参数 轨长 (mm) 18000 纵 向 有效行程 (mm) 16450 轨距(mm) 4500 横 向 有效行程 (mm) 3600 环境温度(℃) 0-45 单割炬组数(组) 2 自动调高组数(组) 2 自动点火组数(组) 2 机器行走最高速度(mm) 6000 燃气类型 乙炔/丙炳等 电源电压(V) 3*380 电源频率(Hz) 50 波动小于±10% 3.2 CNCSG-4500 型数控切割机氧、燃气(乙炔、丙烷)切割工艺参数 割嘴号 GK 切割厚度 (mm) 切割速度 (mm/min) 燃气压力 (MPa) 预热氧压力 (MPa) 切割氧压力 (MPa) 切割氧耗量 (m3/h) 1 5-10 700-500 ≥0.03 0.3-0.5 0.7-0.8 1.0-1.5 2 10-20 600-380 ≥0.03 0.3-0.5 0.7-0.8 2.0-2.5 3 20-40 500-350 ≥0.03 0.3-0.5 0.7-0.8 3.2-3.7 4 40-60 420-300 ≥0.03 0.3-0.5 0.7-0.8 5.2-5.7 5 60-100 320-200 ≥0.03 0.3-0.5 0.7-0.8 7.5-8.0 6 100-150 260-140 ≥0.04 0.3-0.5 0.7-0.8 10.4-11.0 3.3 工作压力 设备的工作压力调整。在机器上均有切割氧、预热氧、燃气三种调压阀，通过这些阀可方便地控制氧和燃气必要的工件压力，可以从切割表中查得所需要的...
