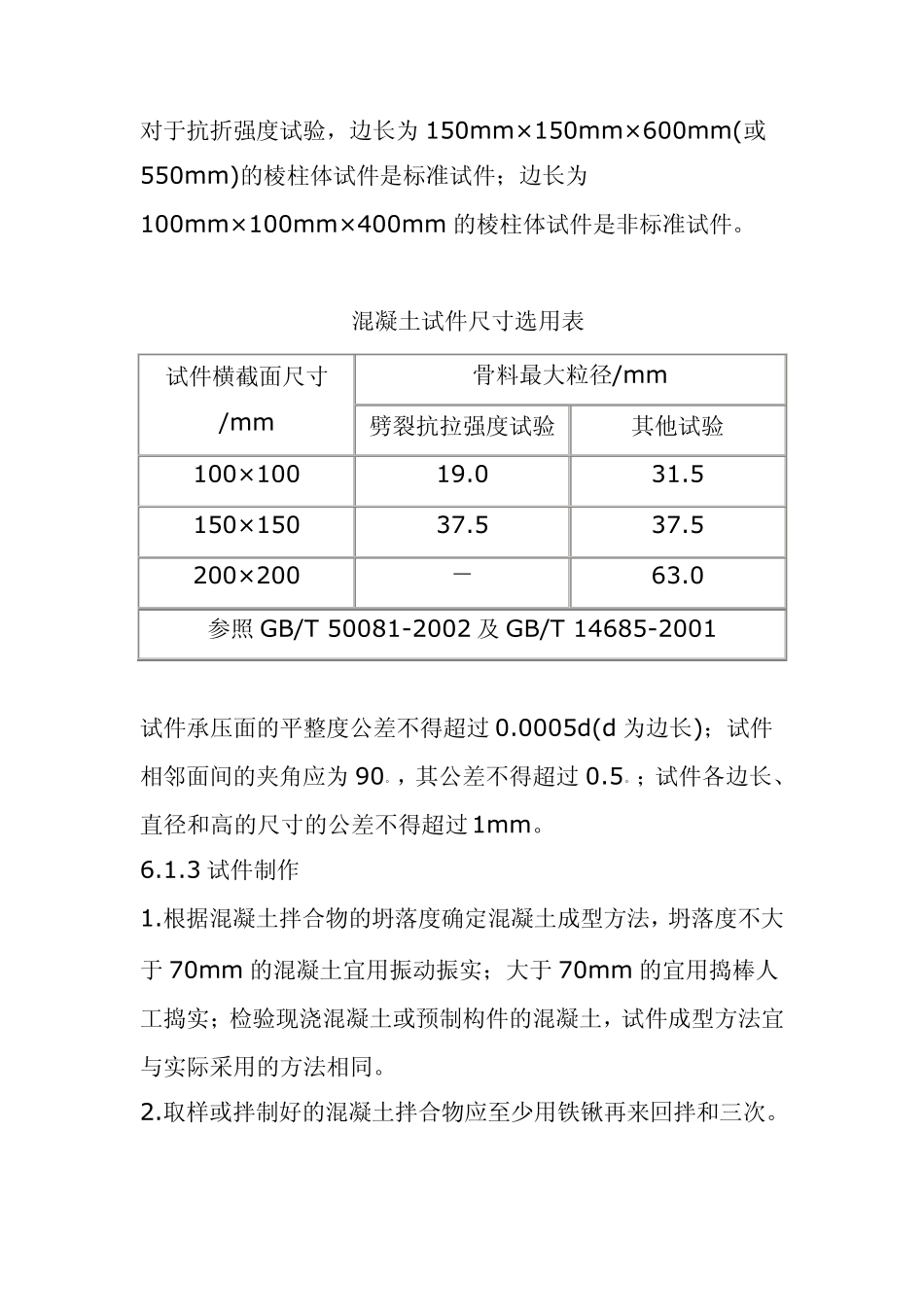

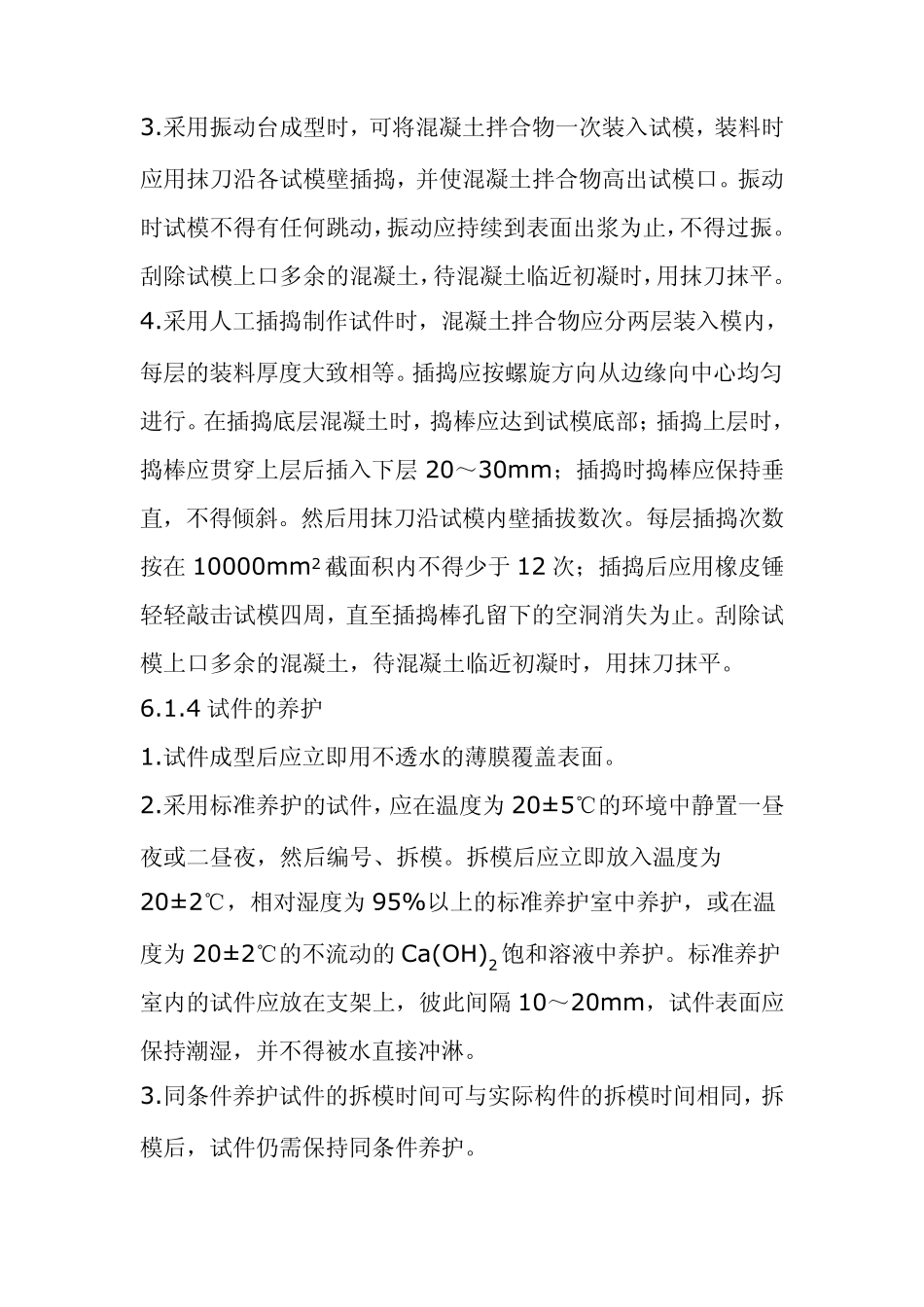

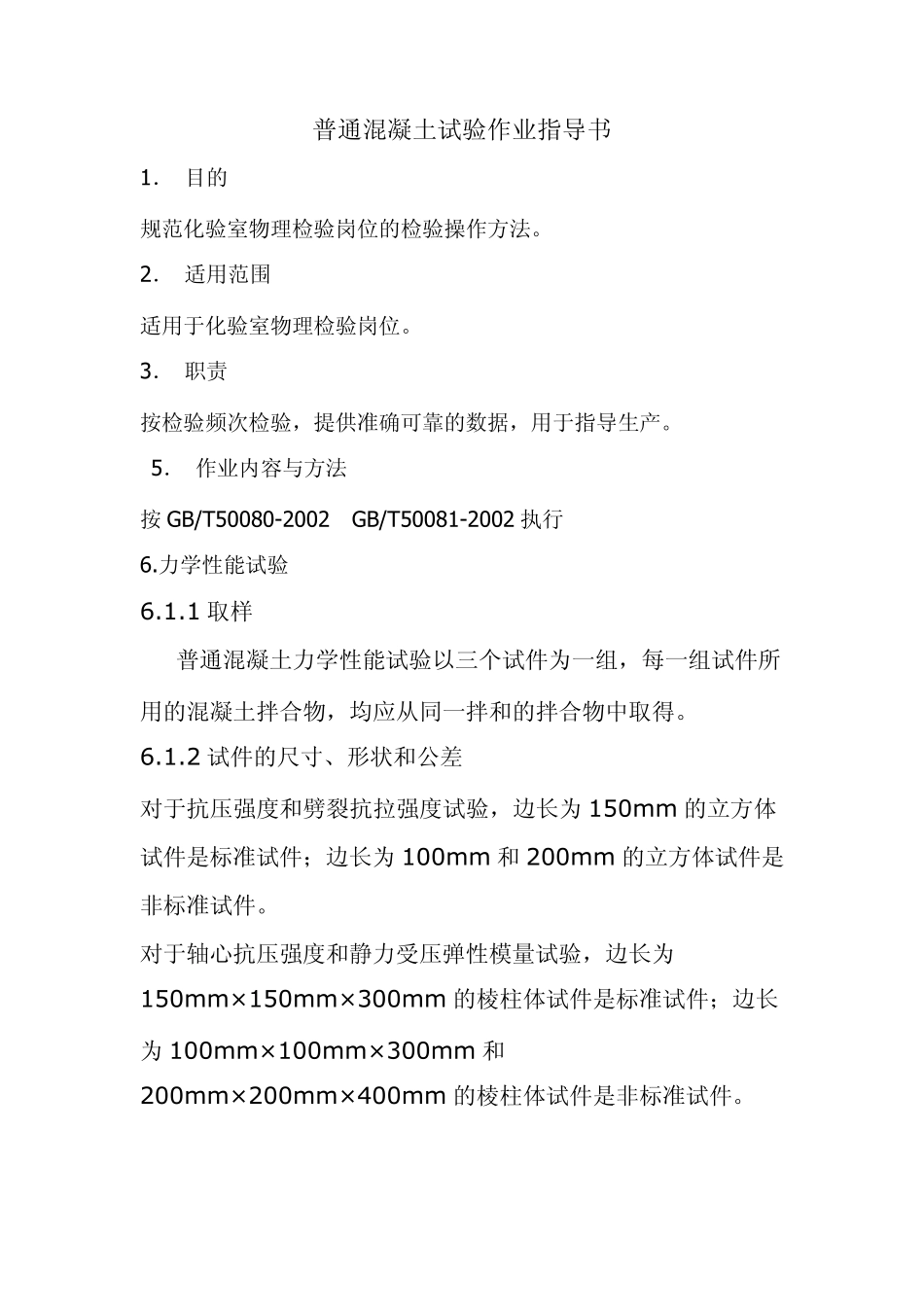

普通混凝土试验作业指导书 1． 目的 规范化验室物理检验岗位的检验操作方法。 2． 适用范围 适用于化验室物理检验岗位。 3． 职责 按检验频次检验，提供准确可靠的数据，用于指导生产。 5． 作业内容与方法 按GB/T50080-2002 GB/T50081-2002 执行 6.力学性能试验 6.1.1 取样 普通混凝土力学性能试验以三个试件为一组，每一组试件所用的混凝土拌合物，均应从同一拌和的拌合物中取得。 6.1.2 试件的尺寸、形状和公差 对于抗压强度和劈裂抗拉强度试验，边长为150mm 的立方体试件是标准试件；边长为100mm 和200mm 的立方体试件是非标准试件。 对于轴心抗压强度和静力受压弹性模量试验，边长为150mm×150mm×300mm 的棱柱体试件是标准试件；边长为100mm×100mm×300mm 和200mm×200mm×400mm 的棱柱体试件是非标准试件。 对于抗折强度试验，边长为150mm×150mm×600mm(或550mm)的棱柱体试件是标准试件；边长为100mm×100mm×400mm 的棱柱体试件是非标准试件。 混凝土试件尺寸选用表 试件横截面尺寸/mm 骨料最大粒径/mm 劈裂抗拉强度试验 其他试验 100×100 19.0 31.5 150×150 37.5 37.5 200×200 － 63.0 参照GB/T 50081-2002 及GB/T 14685-2001 试件承压面的平整度公差不得超过0.0005d(d 为边长)；试件相邻面间的夹角应为90。，其公差不得超过0.5。；试件各边长、直径和高的尺寸的公差不得超过1mm。 6.1.3 试件制作 1.根据混凝土拌合物的坍落度确定混凝土成型方法，坍落度不大于70mm 的混凝土宜用振动振实；大于70mm 的宜用捣棒人工捣实；检验现浇混凝土或预制构件的混凝土，试件成型方法宜与实际采用的方法相同。 2.取样或拌制好的混凝土拌合物应至少用铁锹再来回拌和三次。 3.采用振动台成型时，可将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口。振动时试模不得有任何跳动，振动应持续到表面出浆为止，不得过振。刮除试模上口多余的混凝土，待混凝土临近初凝时，用抹刀抹平。 4.采用人工插捣制作试件时，混凝土拌合物应分两层装入模内，每层的装料厚度大致相等。插捣应按螺旋方向从边缘向中心均匀进行。在插捣底层混凝土时，捣棒应达到试模底部；插捣上层时，捣棒应贯穿上层后插入下层 20～30mm；插捣时捣棒应保持垂直，不得倾斜。然后用抹刀沿试模内壁插拔数次。每层插捣次数按在 10000mm2 截面积内不得少于 12 次；插捣后应用橡皮锤轻...
