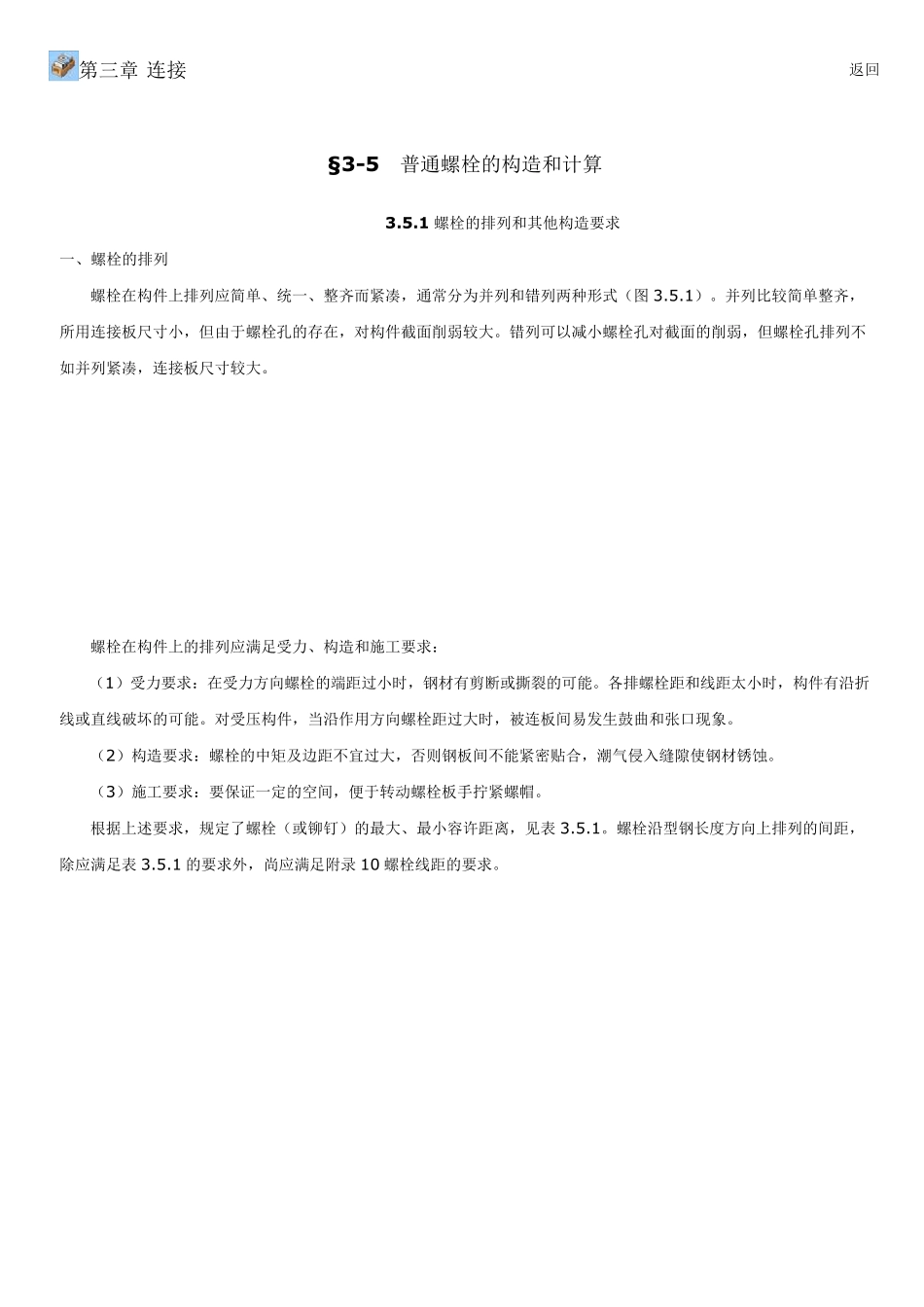

第三章 连接 返回 §3-5 普通螺栓的构造和计算 3.5.1 螺栓的排列和其他构造要求 一、螺栓的排列 螺栓在构件上排列应简单、统一、整齐而紧凑，通常分为并列和错列两种形式（图 3.5.1）。并列比较简单整齐，所用连接板尺寸小，但由于螺栓孔的存在，对构件截面削弱较大。错列可以减小螺栓孔对截面的削弱，但螺栓孔排列不如并列紧凑，连接板尺寸较大。 螺栓在构件上的排列应满足受力、构造和施工要求： （1）受力要求：在受力方向螺栓的端距过小时，钢材有剪断或撕裂的可能。各排螺栓距和线距太小时，构件有沿折线或直线破坏的可能。对受压构件，当沿作用方向螺栓距过大时，被连板间易发生鼓曲和张口现象。 （2）构造要求：螺栓的中矩及边距不宜过大，否则钢板间不能紧密贴合，潮气侵入缝隙使钢材锈蚀。 （3）施工要求：要保证一定的空间，便于转动螺栓板手拧紧螺帽。 根据上述要求，规定了螺栓（或铆钉）的最大、最小容许距离，见表 3.5.1。螺栓沿型 钢长 度 方向上排列的间距，除 应满足表 3.5.1 的要求外 ，尚 应满足附 录 10 螺栓线距的要求。 二、螺栓的其他构造要求 螺栓连接除了满足上述螺栓排列的容许距离外，根据不同情况尚应满足下列构造要求： （1）为了使连接可靠，每一杆件在节点上以及拼接接头的一端，永久性螺栓数不宜少于两个。但根据实践经验，对于组合构件的缀条，其端部连接可采用一个螺栓。 （2）对直接承受动力荷载的普通螺栓连接应采用双螺帽或其他防止螺帽松动的有效措施。例如采用弹簧垫圈，或将螺帽或螺杆焊死等方法。 （3）由于 C 级螺栓与孔壁有较大间隙，只宜用于沿其杆轴方向受拉的连接。承受静力荷载结构的次要连接、可拆卸结构的连接和临时固定构件用的安装连接中，也可用 C 级螺栓受剪。但在重要的连接中，例如：制动梁或吊车梁上翼缘与柱的连接，由于传递制动梁的水平支承反力，同时受到反复动力荷载作用，不得采用 C 级螺栓。柱间支撑与柱的连接，以及在柱间支撑处吊车梁下翼缘的连接，因承受着反复的水平制动力和卡 轨 力，应优 先 采用高 强 度 螺栓。 （4）沿杆轴方向受拉的螺栓连接中的端板 （法兰 板 ），应适 当 加 强 其刚 度 （如加 设 加 劲 肋 ），以减 少撬 力对螺栓抗拉承载力的不利 影 响 。 3.5.2 普通螺栓的受剪连接 普通螺栓连接按 受力情况可分 为三 类 ：螺栓只承受剪力； 螺栓只承受拉力； 螺栓承受拉力和剪力的共 ...
