普通螺栓的构造和计算VIP专享

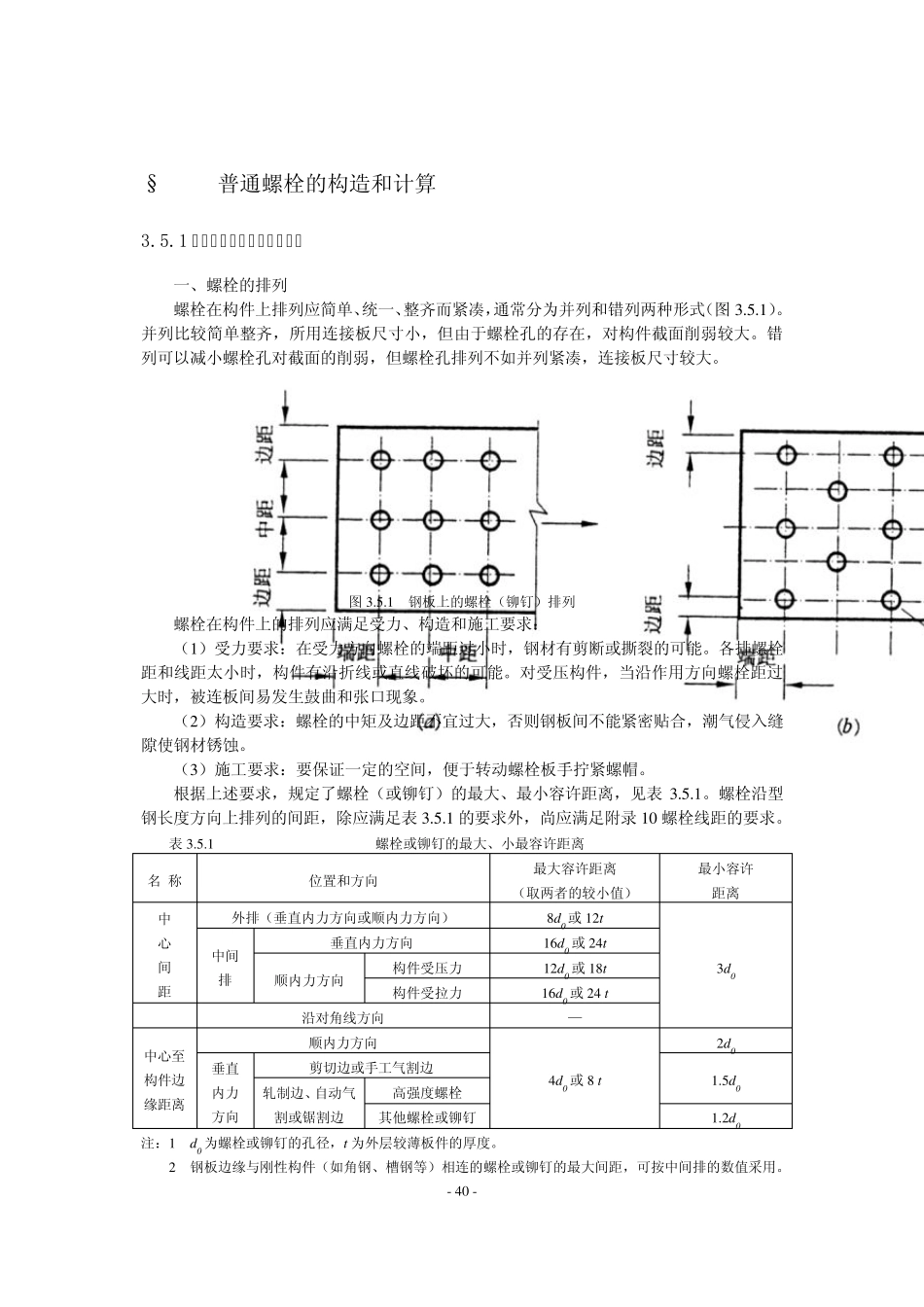

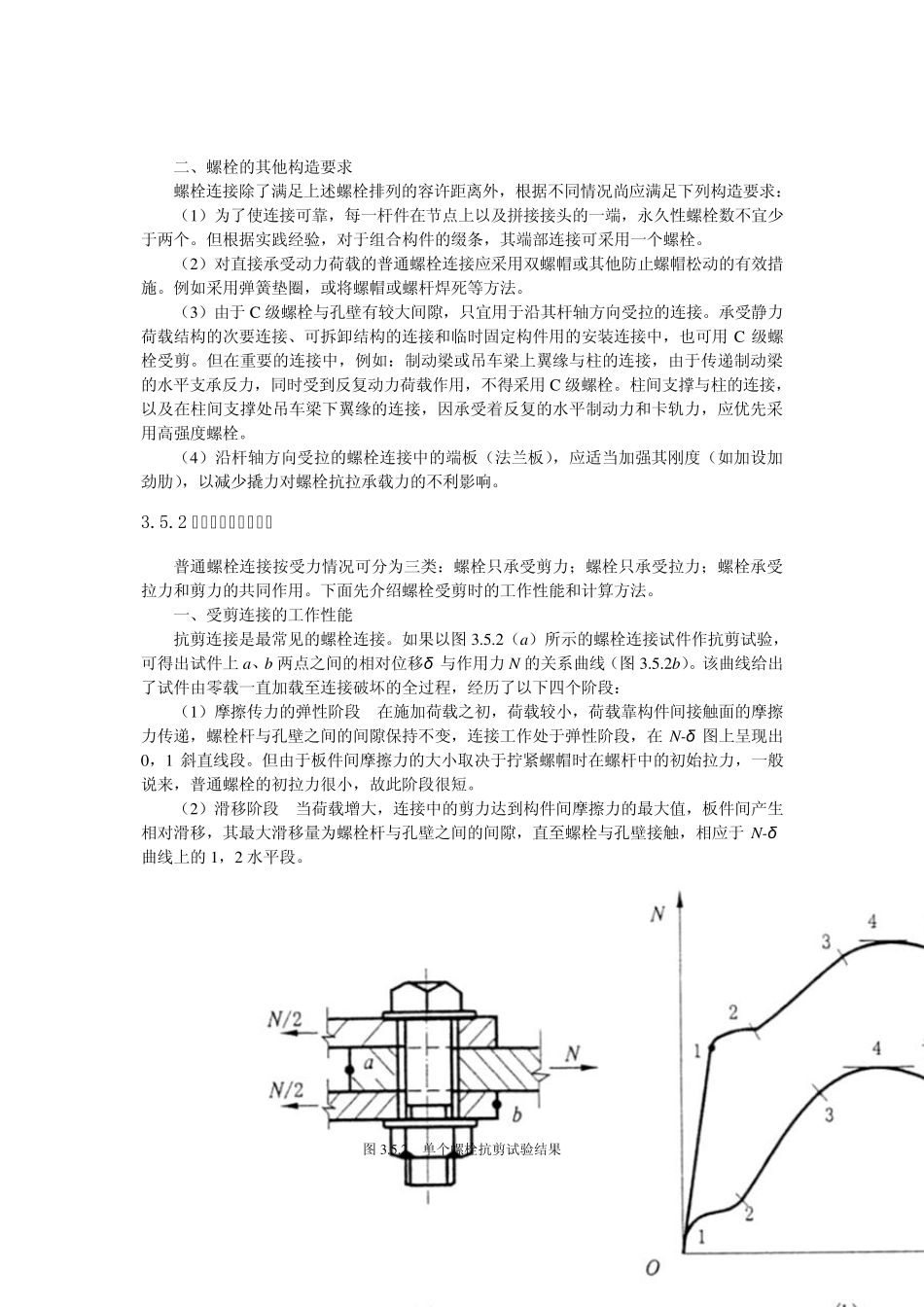

- 4 0 - §3-5 普通螺栓的构造和计算 3.5.1 螺栓的排列和其他构造要求 一、螺栓的排列 螺栓在构件上排列应简单、统一、整齐而紧凑，通常分为并列和错列两种形式（图 3 .5 .1 ）。并列比较简单整齐，所用连接板尺寸小，但由于螺栓孔的存在，对构件截面削弱较大。错列可以减小螺栓孔对截面的削弱，但螺栓孔排列不如并列紧凑，连接板尺寸较大。 图 3 .5 .1 钢板上的螺栓（铆钉）排列 螺栓在构件上的排列应满足受力、构造和施工要求： （1 ）受力要求：在受力方向螺栓的端距过小时，钢材有剪断或撕裂的可能。各排螺栓距和线距太小时，构件有沿折线或直线破坏的可能。对受压构件，当沿作用方向螺栓距过大时，被连板间易发生鼓曲和张口现象。 （2 ）构造要求：螺栓的中矩及边距不宜过大，否则钢板间不能紧密贴合，潮气侵入缝隙使钢材锈蚀。 （3 ）施工要求：要保证一定的空间，便于转动螺栓板手拧紧螺帽。 根据上述要求，规定了螺栓（或铆钉）的最大、最小容许距离，见表 3 .5 .1 。螺栓沿型钢长度方向上排列的间距，除应满足表 3 .5 .1 的要求外，尚应满足附录 1 0 螺栓线距的要求。 表 3 .5 .1 螺栓或铆钉的最大、小最容许距离 名 称 位置和方向 最大容许距离 （取两者的较小值） 最小容许 距离 中 心 间 距 外排（垂直内力方向或顺内力方向） 8 d0 或 1 2 t 3 d0 中间排 垂直内力方向 1 6 d0 或 2 4 t 顺内力方向 构件受压力 1 2 d0 或 1 8 t 构件受拉力 1 6 d0 或 2 4 t 沿对角线方向 — 中心至构件边缘距离 顺内力方向 4 d0 或 8 t 2 d0 垂直内力方向 剪切边或手工气割边 1 .5 d0 轧制边、自动气割或锯割边 高强度螺栓 其他螺栓或铆钉 1 .2 d0 注：1 d0 为螺栓或铆钉的孔径，t为外层较薄板件的厚度。 2 钢板边缘与刚性构件（如角钢、槽钢等）相连的螺栓或铆钉的最大间距，可按中间排的数值采用。 - 41 - 二、螺栓的其他构造要求 螺栓连接除了满足上述螺栓排列的容许距离外，根据不同情况尚应满足下列构造要求： （1）为了使连接可靠，每一杆件在节点上以及拼接接头的一端，永久性螺栓数不宜少于两个。但根据实践经验，对于组合构件的缀条，其端部连接可采用一个螺栓。 （2）对直接承受动力荷载的普通螺栓连接应采用双螺帽或其他防止螺帽松动的有效措施。例如采用弹簧垫圈，或将螺帽或螺杆焊死等方法。 （3）由于 C ...
