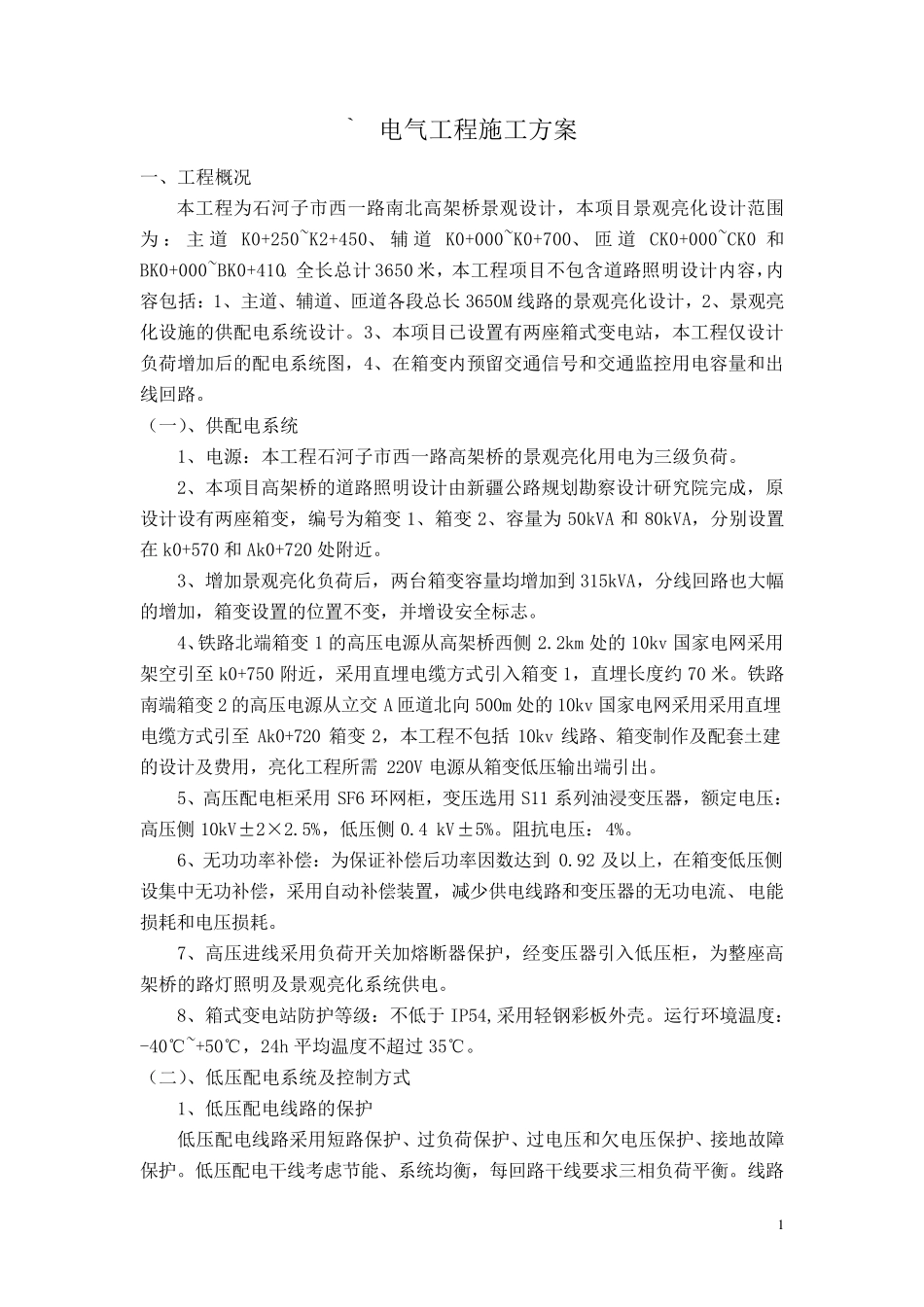

1 ` 电 气 工 程 施 工 方 案 一 、 工 程 概 况 本 工 程 为 石 河 子 市 西 一 路 南 北 高 架 桥 景 观 设 计 , 本 项 目 景 观 亮 化 设 计 范 围为 : 主 道K0+250~K2+450、 辅 道K0+000~K0+700、 匝 道CK0+000~CK0 和BK0+000~BK0+410。 全 长 总 计 3650 米 , 本 工 程 项 目 不 包 含 道 路 照 明 设 计 内 容 ,内容 包 括 : 1、 主 道 、 辅 道 、 匝 道 各 段 总 长 3650M 线 路 的 景 观 亮 化 设 计 , 2、 景 观 亮化 设 施 的 供 配 电 系 统 设 计 。 3、 本 项 目 已 设 置 有 两 座 箱 式 变 电 站 , 本 工 程 仅 设 计负 荷 增 加 后 的 配 电 系 统 图 , 4、 在 箱 变 内 预 留 交 通 信 号 和 交 通 监 控 用 电 容 量 和 出线 回 路 。 ( 一 )、 供 配 电 系 统 1、 电 源 : 本 工 程 石 河 子 市 西 一 路 高 架 桥 的 景 观 亮 化 用 电 为 三 级 负 荷 。 2、 本 项 目 高 架 桥 的 道 路 照 明 设 计 由 新 疆 公 路 规 划 勘 察 设 计 研 究 院 完 成 , 原设 计 设 有 两 座 箱 变 , 编 号 为 箱 变 1、 箱 变2、 容 量 为50kVA 和80kVA, 分 别 设 置在 k0+570 和 Ak0+720 处 附 近 。 3、 增 加 景 观 亮 化 负 荷 后 , 两 台 箱 变 容 量 均 增 加 到 315kVA, 分 线 回 路 也 大 幅的 增 加 , 箱 变 设 置 的 位 置 不 变 , 并 增 设 安 全 标 志 。 4、铁 路 北 端箱 变 1 的 高 压电 源 从高 架 桥 西 侧2.2km 处 的 10kv 国家电 网采用架 空引至k0+750 附 近 , 采用 直埋电 缆方 式 引入箱 变 1, 直埋长 度约70 米 。 铁 路南 端箱 变 2 的 高 压电 源 从立交A 匝 道 北 向500m 处 的 10kv 国家电 网采用 采用 直埋电 缆方 式 引至Ak0+720 箱 变2, 本 工 程 不 包 括10kv 线 路 、 箱 变 制作及配 套土建的 设 计 及费用 , 亮 化 工 程 所需220V 电 源 从箱 变 低压输出 端引出 。 5、 高 压配 电 柜采用SF6 环网柜, 变 压选用S11 ...
