晶体管OCL放大器设计VIP专享

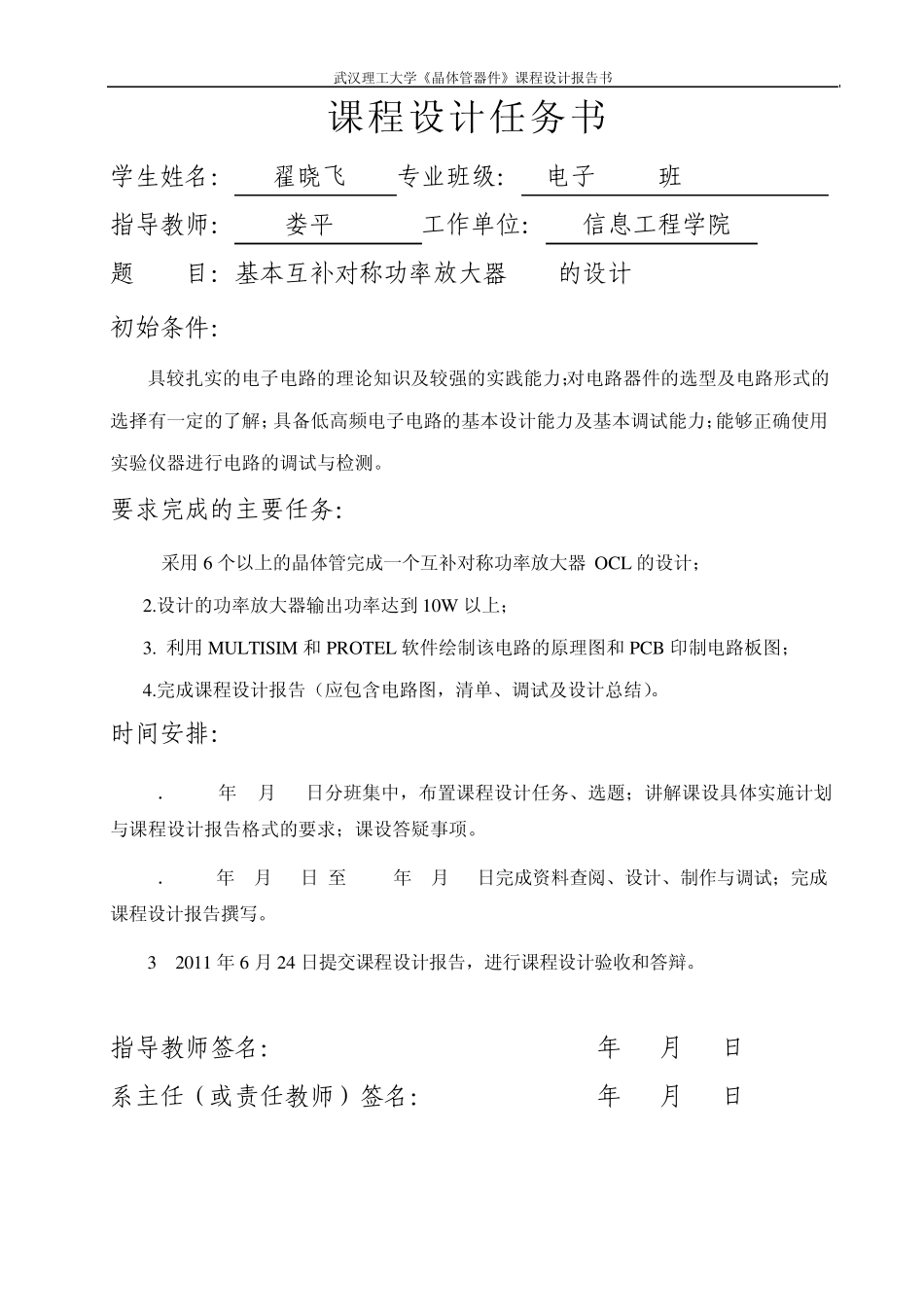

武汉理工大学《晶体管器件》课程设计报告书 课程设计任务书 学生姓名： 翟晓飞 专业班级： 电子 0803班 指导教师： 娄平 工作单位： 信息工程学院 题 目：基本互补对称功率放大器 OCL的设计 初始条件： 具较扎实的电子电路的理论知识及较强的实践能力；对电路器件的选型及电路形式的选择有一定的了解；具备低高频电子电路的基本设计能力及基本调试能力；能够正确使用实验仪器进行电路的调试与检测。 要求完成的主要任务： 1.采用6 个以上的晶体管完成一个互补对称功率放大器OCL 的设计； 2.设计的功率放大器输出功率达到10W 以上； 3. 利用MULTISIM 和PROTEL 软件绘制该电路的原理图和PCB 印制电路板图； 4.完成课程设计报告（应包含电路图，清单、调试及设计总结）。 时间安排： 1．2011年 6月 10日分班集中，布置课程设计任务、选题；讲解课设具体实施计划与课程设计报告格式的要求；课设答疑事项。 2．2011年 6月 10日 至 2011年 6月 23日完成资料查阅、设计、制作与调试；完成课程设计报告撰写。 3. 2011 年 6 月 24 日提交课程设计报告，进行课程设计验收和答辩。 指导教师签名： 年 月 日 系主任（或责任教师）签名： 年 月 日 武汉理工大学《晶体管器件》课程设计报告书 目录 摘要 ........................................................................ I ABSTRACT .................................................................... II 1功率放大器的特点及 OCL各模块工作原理 ...................................... 1 1.1 功率放大器的特点 ...................................................... 1 1.2功率放大器的分类： .................................................... 2 1.3功率放大器的个组成模块及原理 .......................................... 3 1.3.1 中级驱动的基本放大电路工作原理 .................................... 3 1.3.2 输入级差分放大器模块的工作原理 .................................... 6 1.3.3 输出级功率放大器模块的工作原理 .................................... 8 2基本互补对称功率放大器的设计 ............................................. 11 3电路的仿真及实物调试 ..................................................... 13 3.1 MULTISIM软件仿真电路 ..............
