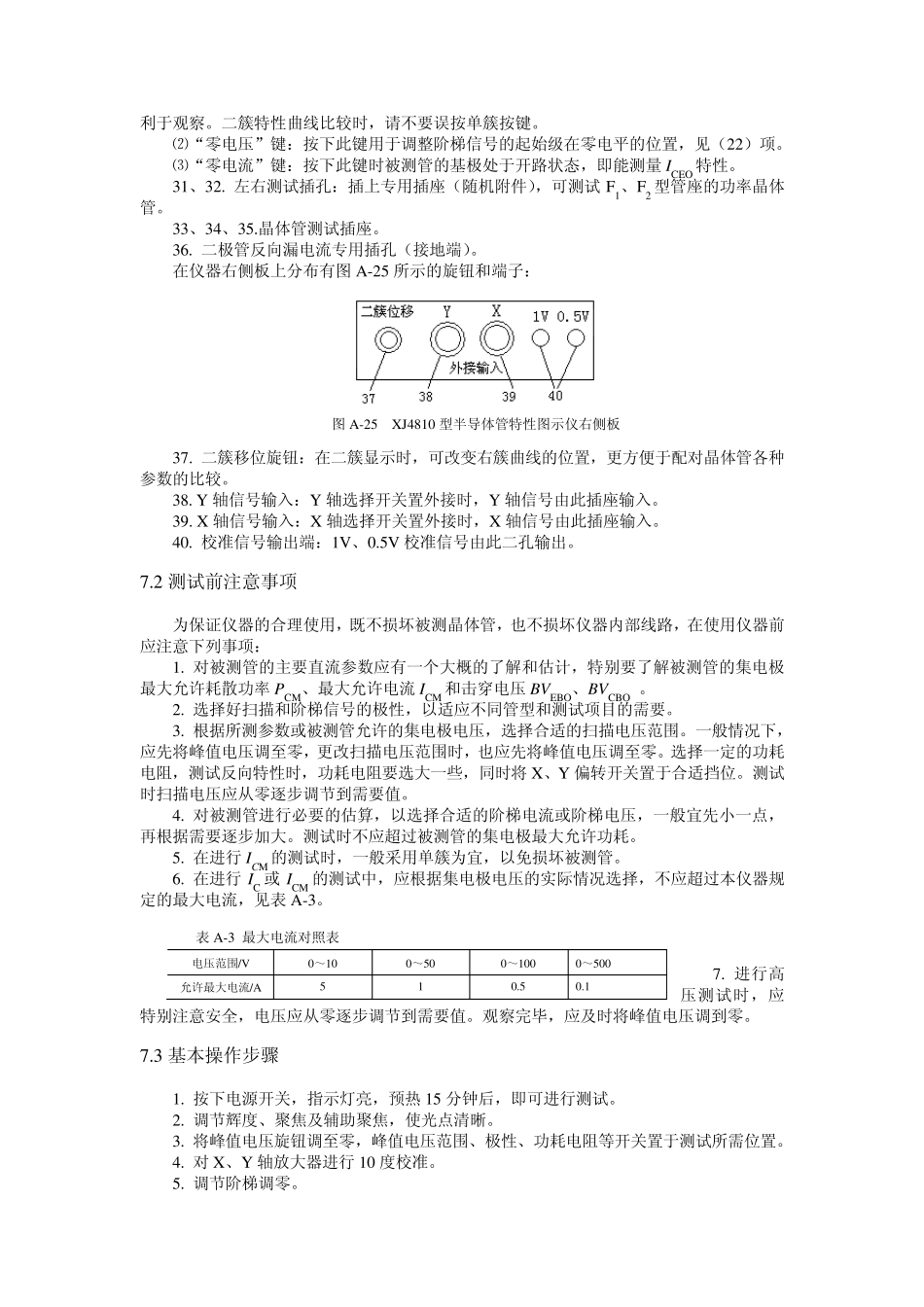

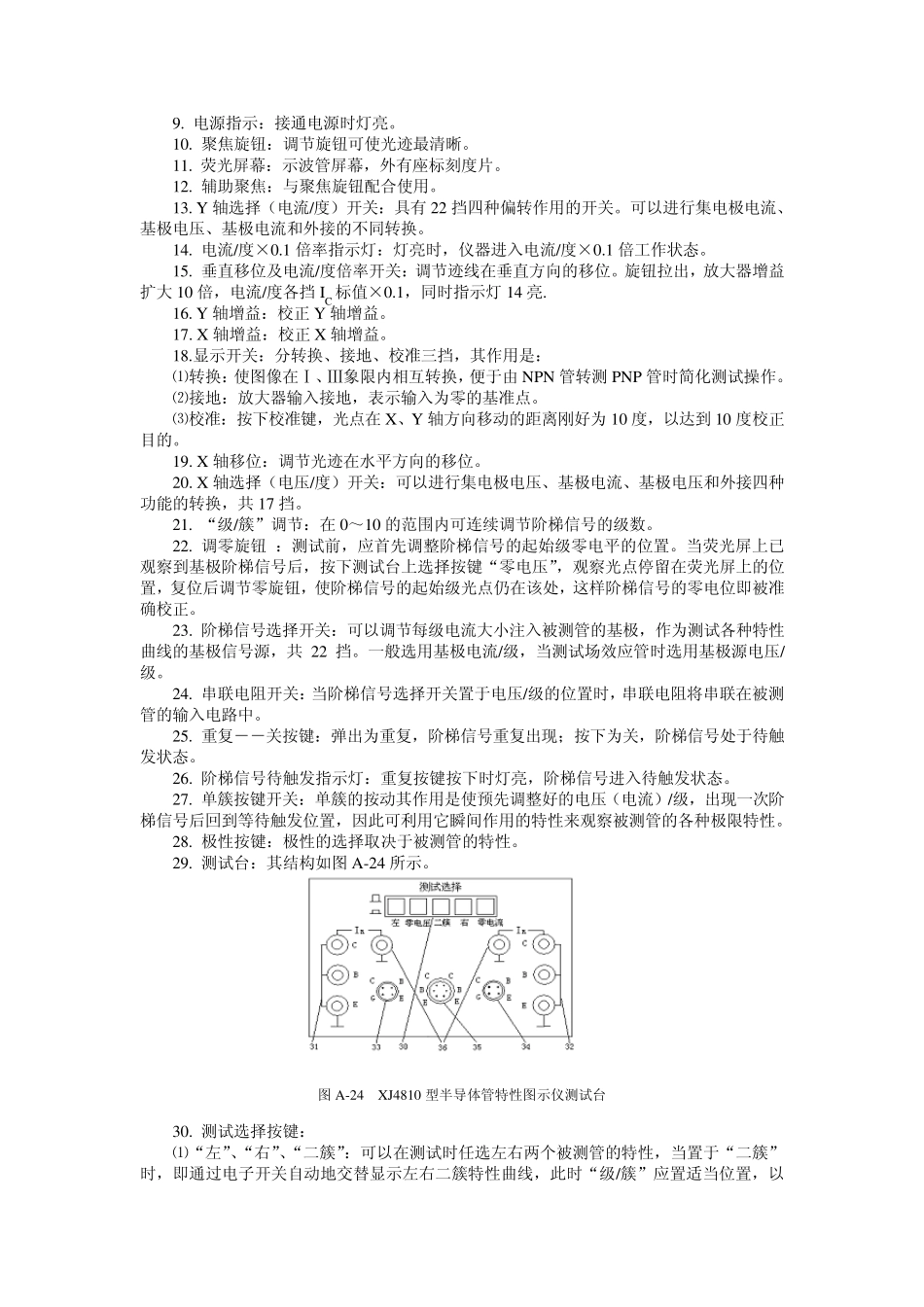

XJ4810 晶体管特性图示仪说明书 晶体管测量仪器是以通用电子测量仪器为技术基础，以半导体器件为测量对象的电子仪器。用它可以测试晶体三极管（NPN 型和PNP 型）的共发射极、共基极电路的输入特性、输出特性；测试各种反向饱和电流和击穿电压，还可以测量场效管、稳压管、二极管、单结晶体管、可控硅等器件的各种参数。下面以X J4810 型晶体特性图示仪为例介绍晶体管图示仪的使用方法。 图 A-23 X J4810 型半导体管特性图示仪 7.1 X J4810 型晶体管特性图示仪面板功能介绍 X J4810 型晶体管特性图示仪面板如图 A-23 所示： 1. 集电极电源极性按钮，极性可按面板指示选择。 2. 集电极峰值电压保险丝：1.5A。 3. 峰值电压%：峰值电压可在 0～10V 、0～50V 、0～100V 、0～500V 之连续可调，面板上的标称值是近似值，参考用。 4. 功耗限制电阻：它是串联在被测管的集电极电路中，限制超过功耗，亦可作为被测半导体管集电极的负载电阻。 5. 峰值电压范围：分 0～10V /5A、0～50V /1A、0～100V /0.5A、0～500V /0.1A 四挡。当由低挡改换高挡观察半导体管的特性时，须先将峰值电压调到零值，换挡后再按需要的电压逐渐增加，否则容易击穿被测晶体管。 AC 挡的设置专为二极管或其他元件的测试提供双向扫描，以便能同时显示器件正反向的特性曲线。 6. 电容平衡：由于集电极电流输出端对地存在各种杂散电容，都将形成电容性电流，因而在电流取样电阻上产生电压降，造成测量误差。为了尽量减小电容性电流，测试前应调节电容平衡，使容性电流减至最小。 7. 辅助电容平衡：是针对集电极变压器次级绕组对地电容的不对称，而再次进行电容平衡调节。 8. 电源开关及辉度调节：旋钮拉出，接通仪器电源，旋转旋钮可以改变示波管光点亮度。 9. 电源指示：接通电源时灯亮。 10. 聚焦旋钮：调节旋钮可使光迹最清晰。 11. 荧光屏幕：示波管屏幕，外有座标刻度片。 12. 辅助聚焦：与聚焦旋钮配合使用。 13. Y 轴选择（电流/度）开关：具有22 挡四种偏转作用的开关。可以进行集电极电流、基极电压、基极电流和外接的不同转换。 14. 电流/度×0.1 倍率指示灯：灯亮时，仪器进入电流/度×0.1 倍工作状态。 15. 垂直移位及电流/度倍率开关：调节迹线在垂直方向的移位。旋钮拉出，放大器增益扩大 10 倍，电流/度各挡IC 标值×0.1，同时指示灯14 亮. 16. Y 轴增益：校正 Y 轴增益。 17. X 轴增益...
