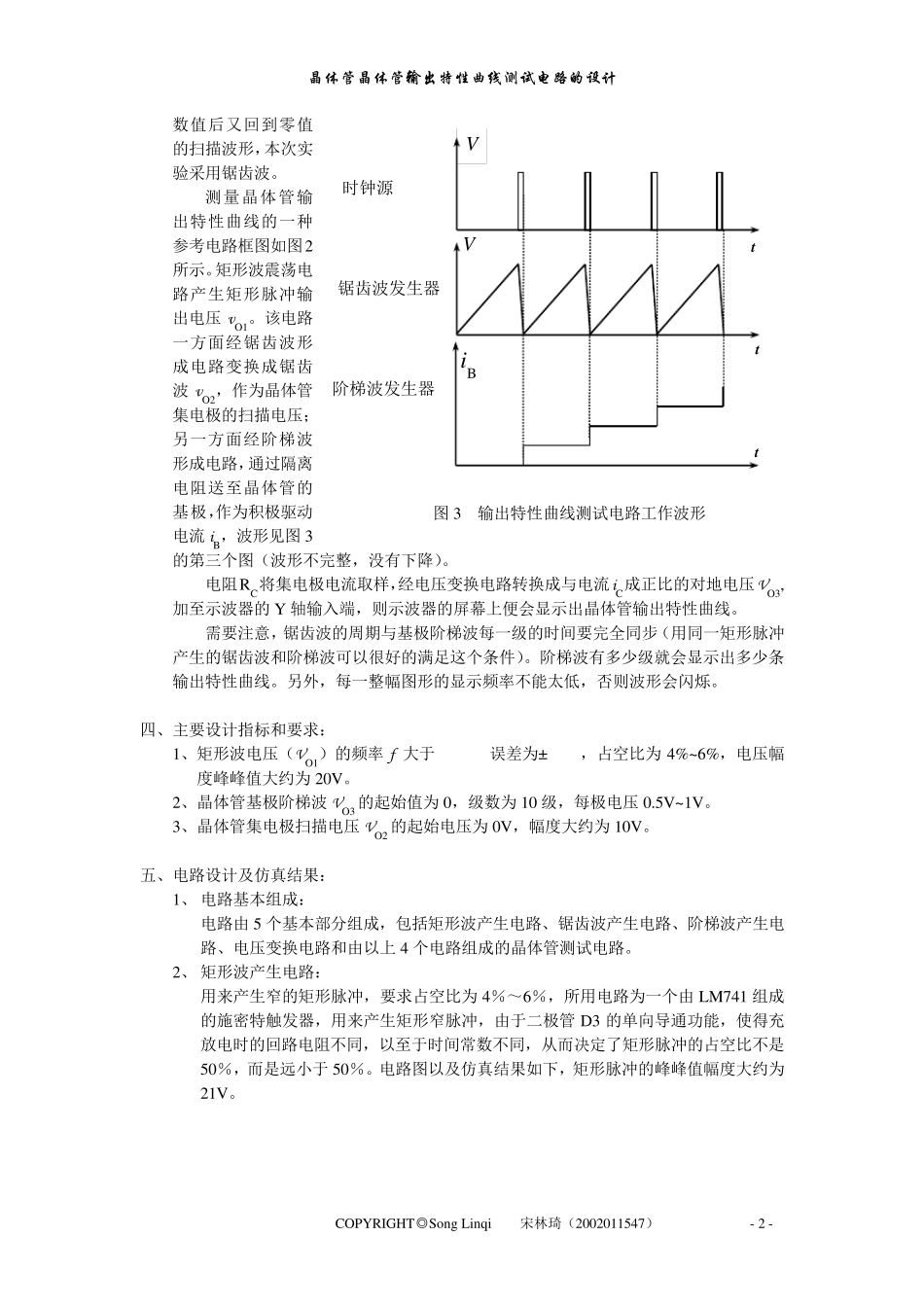

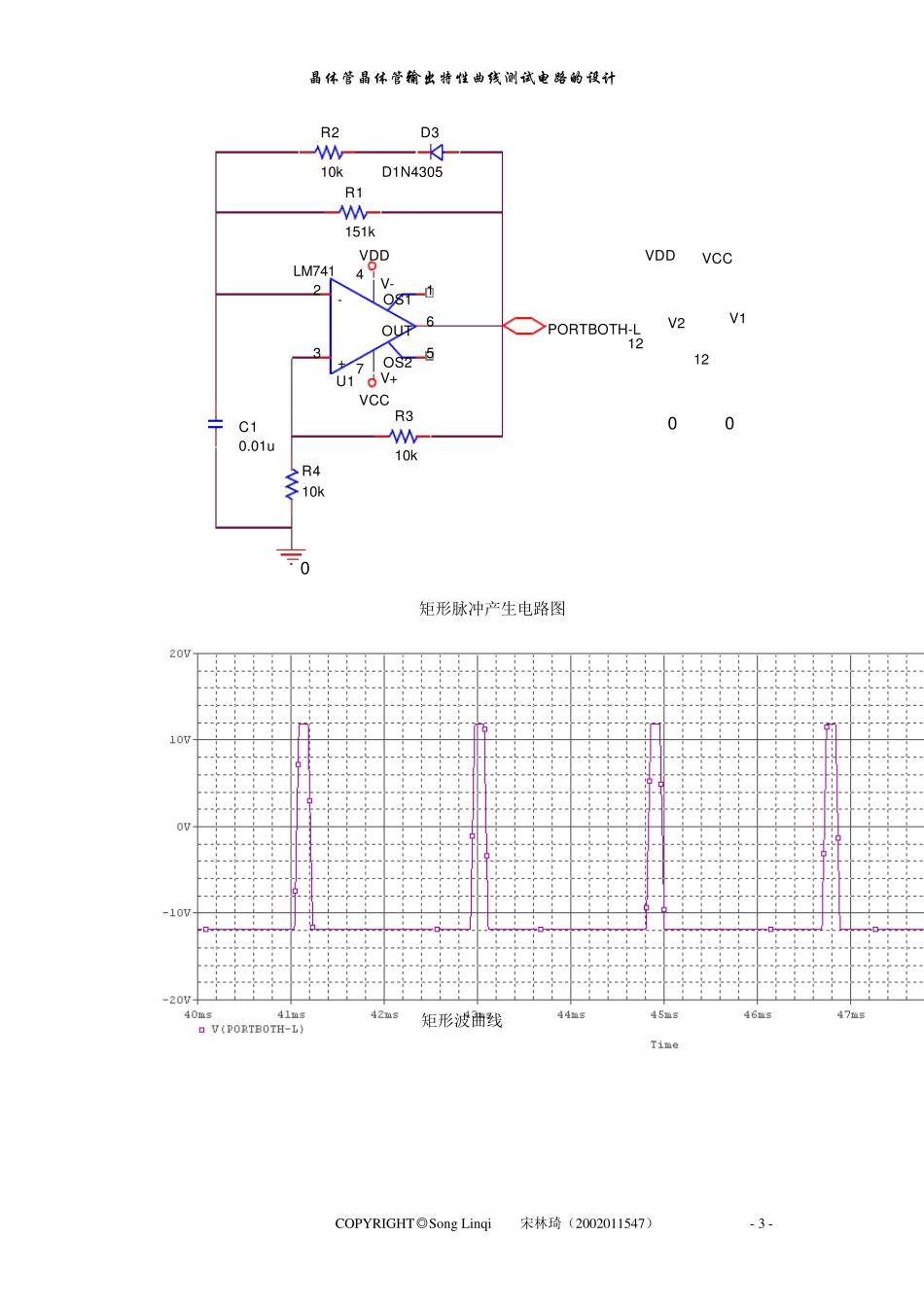

晶体管晶体管输出特性曲线测试电路的设计 COPYRIGHT◎Song Linqi 宋林琦（2002011547） - 1 - 晶体管输出特性曲线测试电路的设计 无 29班 宋林琦 2002011547 一、实验任务： 设计一个测量NPN型晶体管特性曲线的电路。测量电路设置标有e、b、c引脚的插孔。当被测晶体管插入插孔通电后，示波器屏幕上便显示出被测晶体管的输出特性曲线。要有具体指标的要求。 二、实验目的： 1、了解测量双极型晶体管输出特性曲线的原理和方法。 2、熟悉脉冲波形的产生和波形变换的原理和方法。 3、熟悉各单元电路的设计方法。 三、实验原理： 晶体管共发射极输出特性曲线如图 1 所示，它是由函数 i c=f (v CE)|iB=常数，表示的一簇曲线。它既反映了基极电流 iB 对集电极电流 iC 的控制作用，同时也反映出集电极和发射极之间的电压 v CE对集电极电流 iC 的影响。 如使示波器显示图 1 那样的曲线，则应将集电极电流 iC 取样，加至示波器的 Y 轴输入端，将电压 v CE 加至示波器的 X 轴输入端。若要显示 iB 为不同值时的一簇曲线，基极电流应为逐级增加的阶梯波形。通常晶体管的集电极电压是从零开始增加，达到某一 图 2 晶体管输出特性测试电路 图 1 晶体管输出特性曲线 VCE VCC 0 Is IB=0 IB=5μ A IB=10μ A 10 9 8 7 6 5 4 3 Ic/mA 晶体管晶体管输出特性曲线测试电路的设计 COPYRIGHT◎Song Linqi 宋林琦（2002011547） - 2 - 数值后又回到零值的扫描波形，本次实验采用锯齿波。 测量晶体管输出特性曲线的一种参考电路框图如图2所示。矩形波震荡电路产生矩形脉冲输出电压 v O1。该电路一方面经锯齿波形成电路变换成锯齿波 v O2，作为晶体管集电极的扫描电压；另一方面经阶梯波形成电路，通过隔离电阻送至晶体管的基极，作为积极驱动电流 iB，波形见图 3的第三个图（波形不完整，没有下降）。 电阻RC将集电极电流取样，经电压变换电路转换成与电流iC成正比的对地电压VO3,加至示波器的 Y 轴输入端，则示波器的屏幕上便会显示出晶体管输出特性曲线。 需要注意，锯齿波的周期与基极阶梯波每一级的时间要完全同步（用同一矩形脉冲产生的锯齿波和阶梯波可以很好的满足这个条件）。阶梯波有多少级就会显示出多少条输出特性曲线。另外，每一整幅图形的显示频率不能太低，否则波形会闪烁。 四、主要设计指标和要求： 1、矩形波电压（VO1）的频率 f 大于 500Hz,误差为±10Hz...
