晶格类型1体心立方

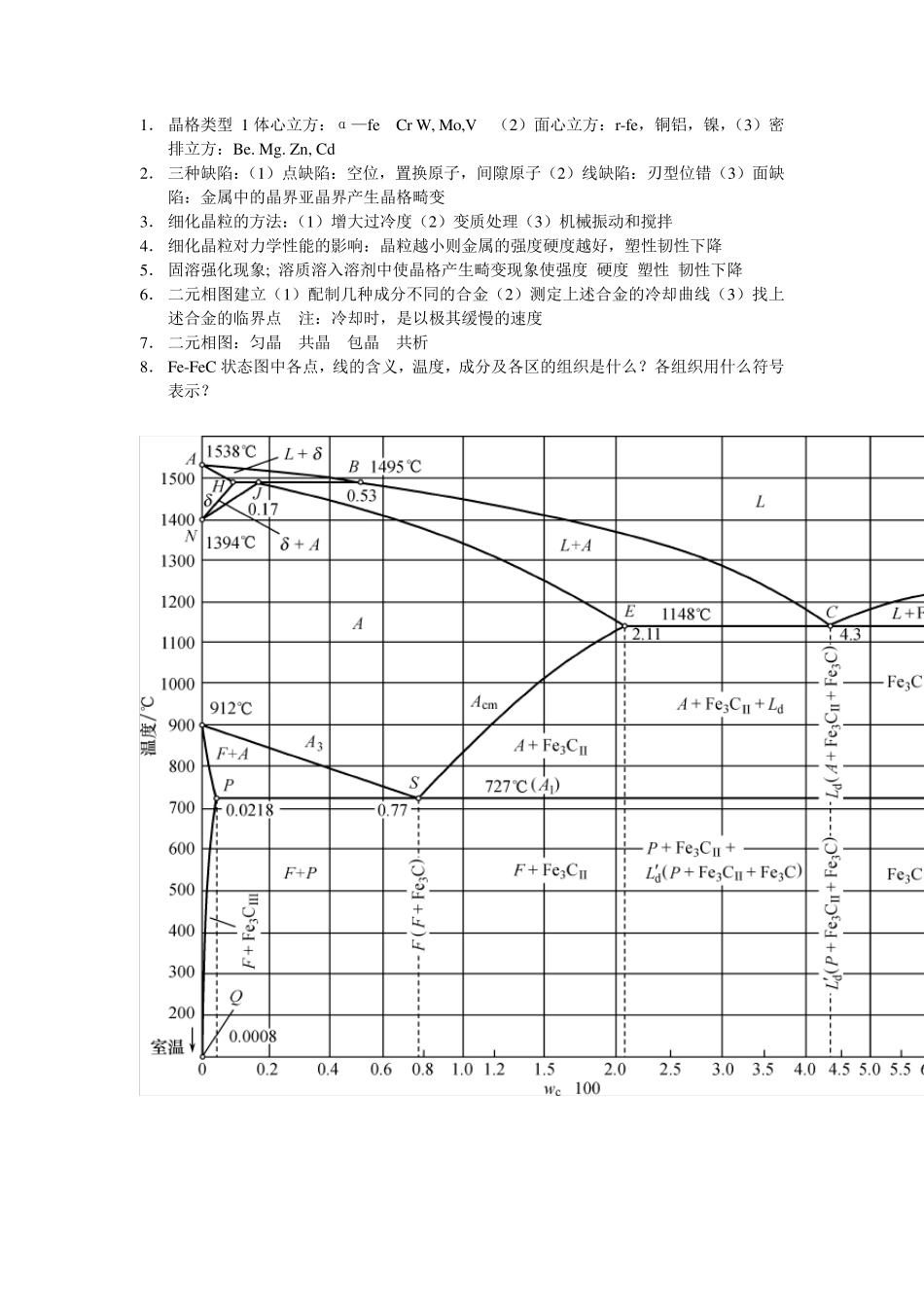

1． 晶格类型 1 体心立方：α—fe Cr W, Mo,V （2）面心立方：r-fe，铜铝，镍，（3）密排立方：Be. Mg. Zn, Cd 2． 三种缺陷：（1）点缺陷：空位，置换原子，间隙原子（2）线缺陷：刃型位错（3）面缺陷：金属中的晶界亚晶界产生晶格畸变 3． 细化晶粒的方法：（1）增大过冷度（2）变质处理（3）机械振动和搅拌 4． 细化晶粒对力学性能的影响：晶粒越小则金属的强度硬度越好，塑性韧性下降 5． 固溶强化现象; 溶质溶入溶剂中使晶格产生畸变现象使强度 硬度 塑性 韧性下降 6． 二元相图建立（1）配制几种成分不同的合金（2）测定上述合金的冷却曲线（3）找上述合金的临界点 注：冷却时，是以极其缓慢的速度 7． 二元相图：匀晶 共晶 包晶 共析 8． Fe-FeC 状态图中各点，线的含义，温度，成分及各区的组织是什么？各组织用什么符号表示？ 9 .。碳钢中常含有哪四种杂质元素？哪些是有益元素哪些是有害元素？ ⇄ ⇄ ⇄ ⇄ ⇄ L J N G A A+Fe3C F+Fe3C L+Fe3C L+A  + A L J N G A A+Fe3C F +Fe3C L+Fe3C L+A F + A F Mn Si S P Mn Si 有益 P S 有害 10.过冷奥氏体等温转变曲线包括哪三个转变区域？共析钢等温曲线的转变区温度范围是多少？各转变区在不同温度下的转变产物的名称和符号是什么？ 珠光体转变 贝氏体转变 马氏体转变 转变类型 转 变 产物 形成温度， ℃ 转变机制 显微组织特征 HRC 获得工艺 珠 光 体 P A1~ 650 扩 散 型 粗片状，F、Fe3C 相间分布 5-20 退火 S 650~ 600 细片状，F、Fe3C 相间分布 20-30 正火 T 600~ 550 极细片状，F、Fe3C 相间分布 30-40 等温处理 贝 氏 体 B 上 550~ 350 半扩散型 羽毛状，短棒状Fe3C 分布于过饱和 F 条之间 40-50 等温处理 B 下 350~ MS 竹叶状，细片状 Fe3C 分布于过饱和 F 针上 50-60 等温淬火 马 氏 体 M 针 MS~ Mf 无扩散型 片状 60-65 淬火 M*板条 MS~ Mf 板条状 50 淬火 11.退火，正火，淬火，低低温回火的目的是什么？获得的组织是什么？ 退火目的：（1）降低硬度，改善切削加工性（2）消除应力，稳定尺寸（3）细化晶粒，调整组织，消除缺陷，为后续热处理做好组织准备 获得铁素体加珠光体 冷却方式：空气中冷却正火：细化晶粒，提高其力学性能 获得索氏体组织 空气冷却 淬火：为了获得马氏体，提高钢的强度，硬度和...
