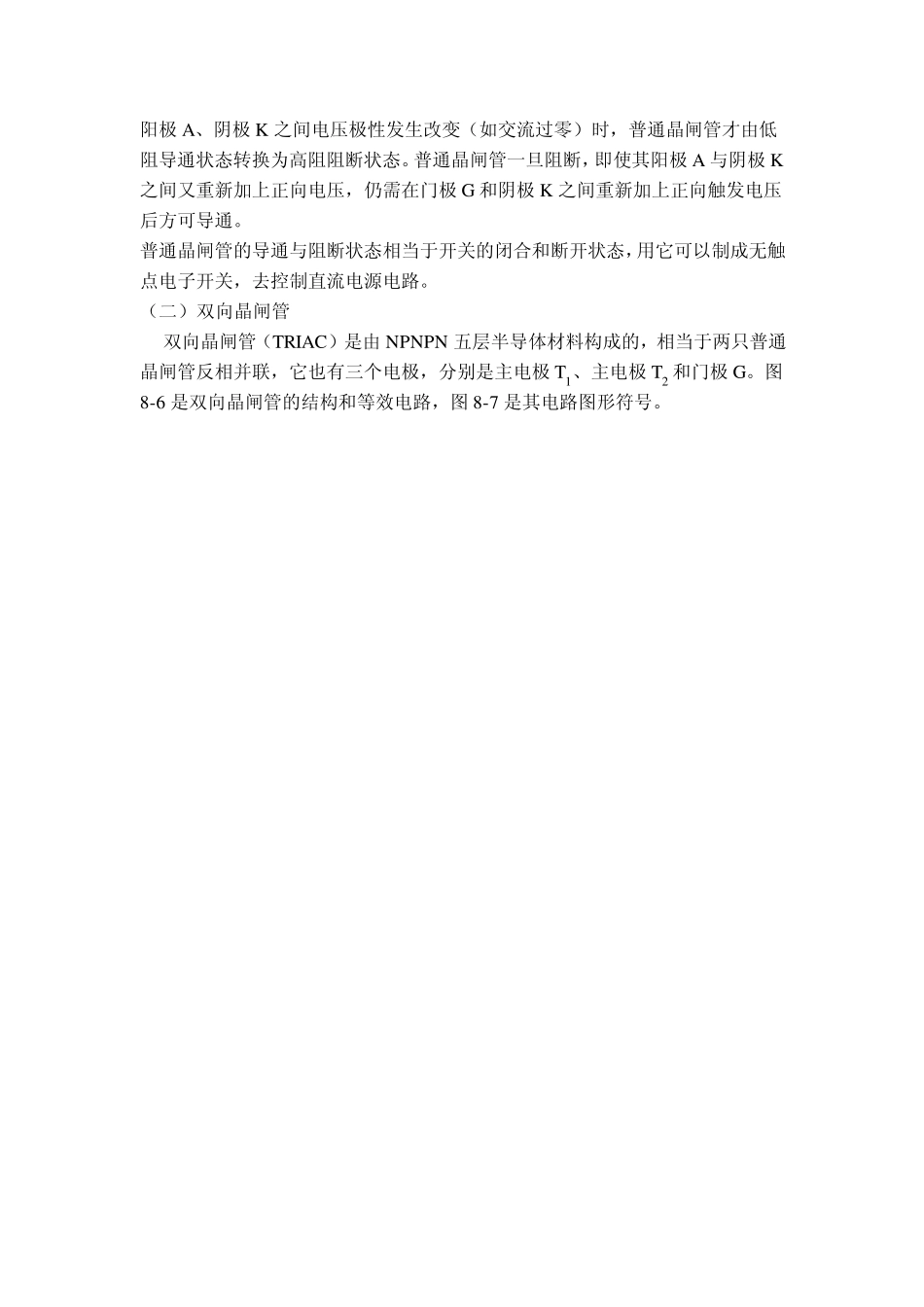

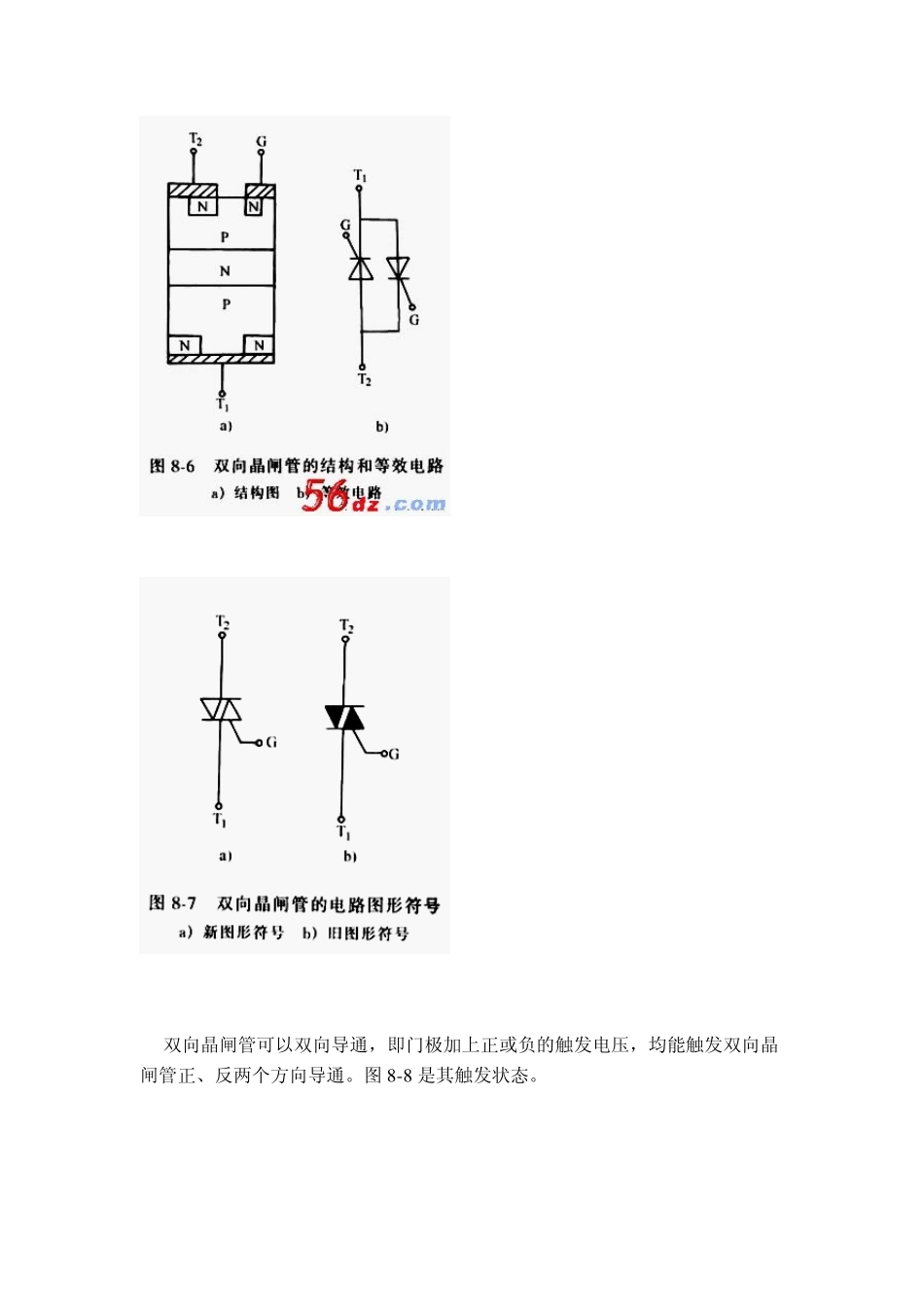

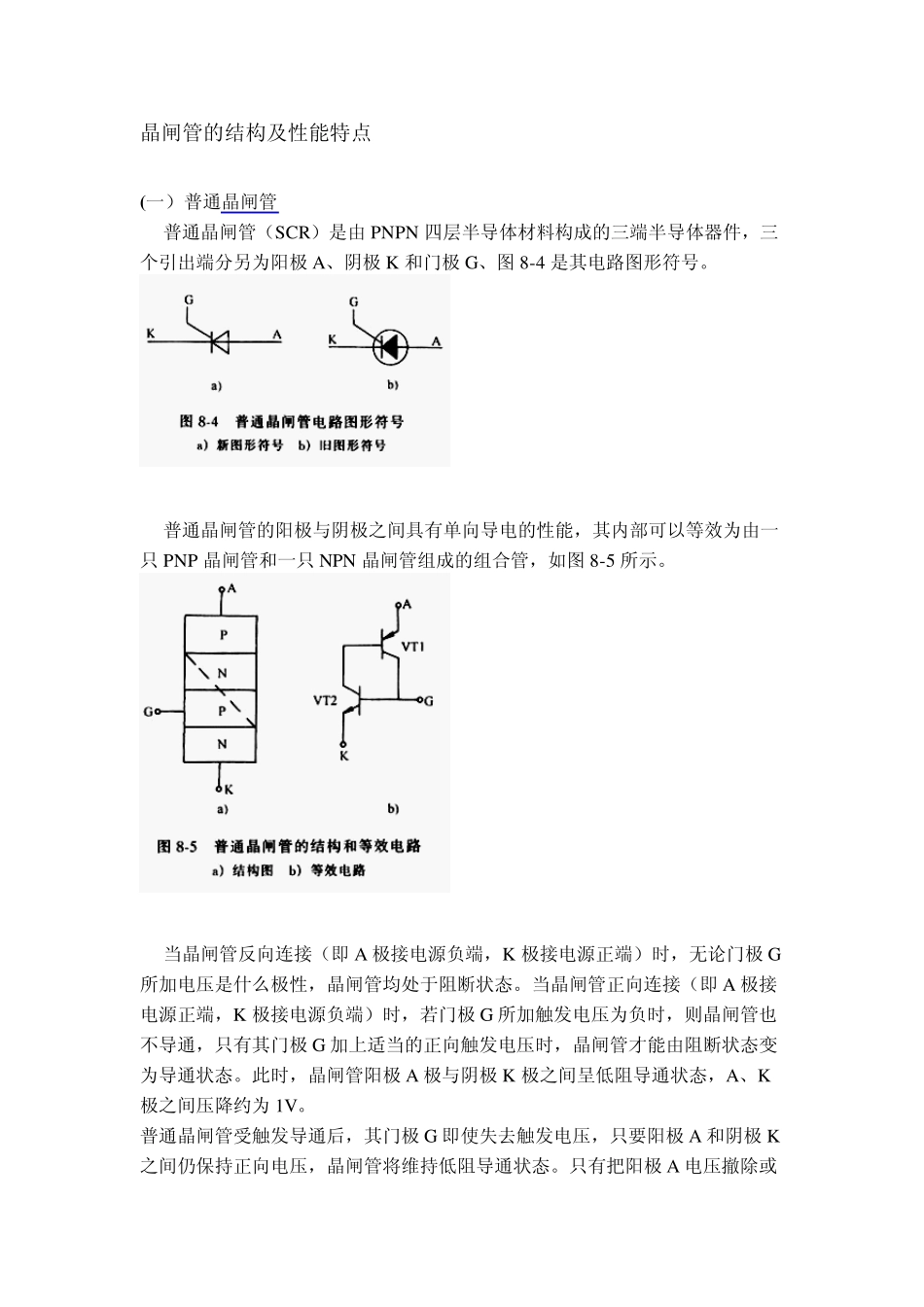

晶闸管的结构及性能特点 (一）普通晶闸管 普通晶闸管（SCR）是由PNPN 四层半导体材料构成的三端半导体器件，三个引出端分另为阳极A、阴极K 和门极G、图 8-4 是其电路图形符号。 普通晶闸管的阳极与阴极之间具有单向导电的性能，其内部可以等效为由一只 PNP 晶闸管和一只 NPN 晶闸管组成的组合管，如图 8-5 所示。 当晶闸管反向连接（即 A 极接电源负端，K 极接电源正端）时，无论门极G所加电压是什么极性，晶闸管均处于阻断状态。当晶闸管正向连接（即 A 极接电源正端，K 极接电源负端）时，若门极G 所加触发电压为负时，则晶闸管也不导通，只有其门极G 加上适当的正向触发电压时，晶闸管才能由阻断状态变为导通状态。此时，晶闸管阳极A 极与阴极K 极之间呈低阻导通状态，A、K极之间压降约为1V。 普通晶闸管受触发导通后，其门极G 即使失去触发电压，只要阳极A 和阴极K之间仍保持正向电压，晶闸管将维持低阻导通状态。只有把阳极A 电压撤除或阳极A、阴极K 之间电压极性发生改变（如交流过零）时，普通晶闸管才由低阻导通状态转换为高阻阻断状态。普通晶闸管一旦阻断，即使其阳极A 与阴极K之间又重新加上正向电压，仍需在门极G 和阴极K 之间重新加上正向触发电压后方可导通。 普通晶闸管的导通与阻断状态相当于开关的闭合和断开状态，用它可以制成无触点电子开关，去控制直流电源电路。 （二）双向晶闸管 双向晶闸管（TRIAC）是由 NPNPN 五层半导体材料构成的，相当于两只普通晶闸管反相并联，它也有三个电极，分别是主电极T1、主电极T2 和门极G。图8-6 是双向晶闸管的结构和等效电路，图 8-7 是其电路图形符号。 双向晶闸管可以双向导通，即门极加上正或负的触发电压，均能触发双向晶闸管正、反两个方向导通。图 8 -8 是其触发状态。 当门极G 和主电极T2 相对于主电极T1 的电压为正（VT2＞VT1、VG＞VT1）或门极G 和主电极T1 相对于主电极T2 的电压为负（VT1＜VT2、VG＜VT2）时，晶闸管的导通方向为T2→ T1 此时 T2 为阳极，T1 为阴极。 当门极G 和主电极T1 相对于主电极T2 为正（VT1＞VT2、VG＞VT2）或门极G 和主电极T2 相对于主电极T1 为负（VT2＜VT1、VG＜VT1）时，则晶闸管的导通方向为T1→ T2，此时 T1 为阳极，T2 为阴极。 双向晶闸管的主电极T1 与主电极T2 间，无论所加电压极性是正向还是反向，只要门极G 和主电极T1（或 T2）间加有正、负极性不同的触发电压，满...
