智能光通信技术配置ROADM

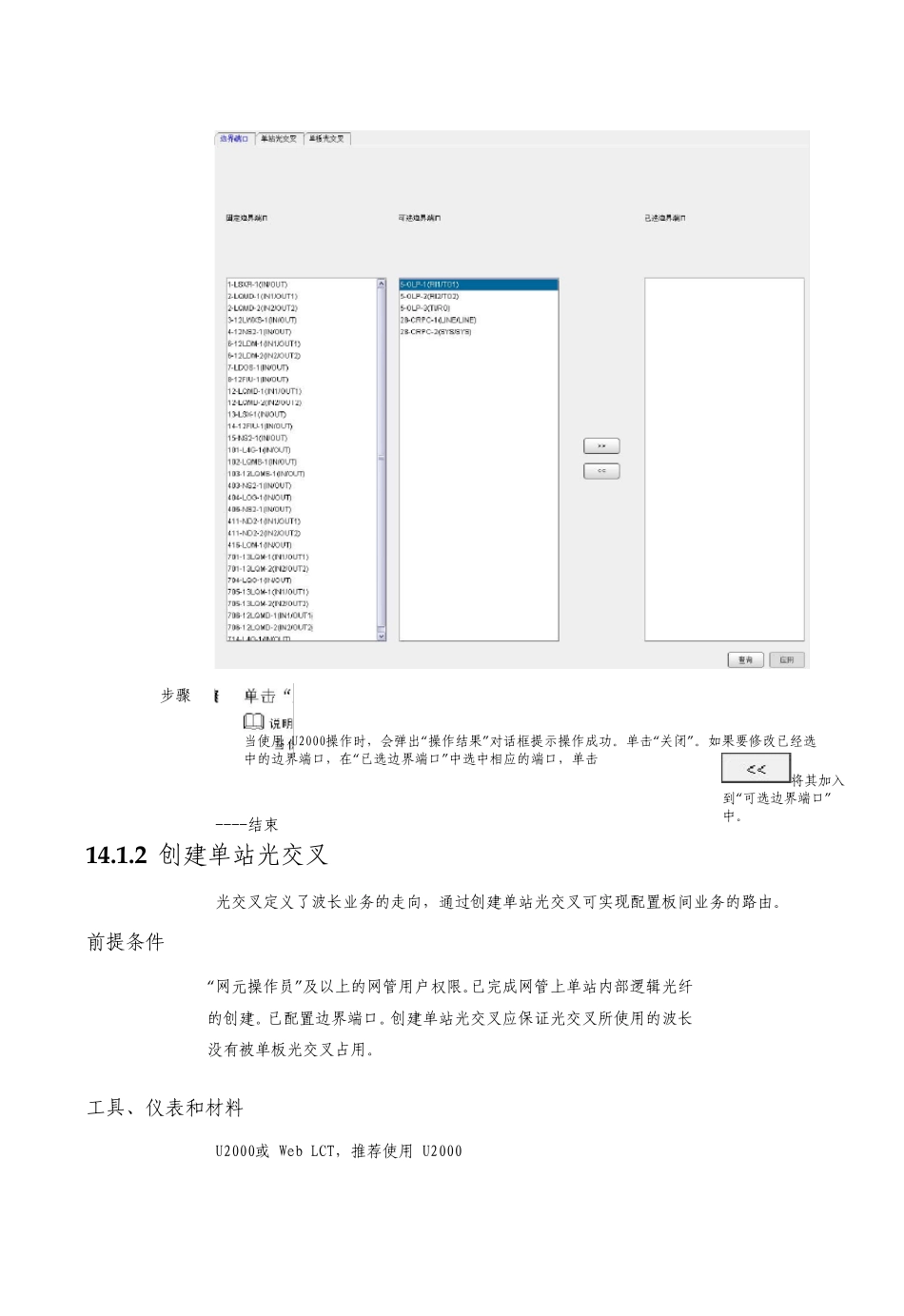

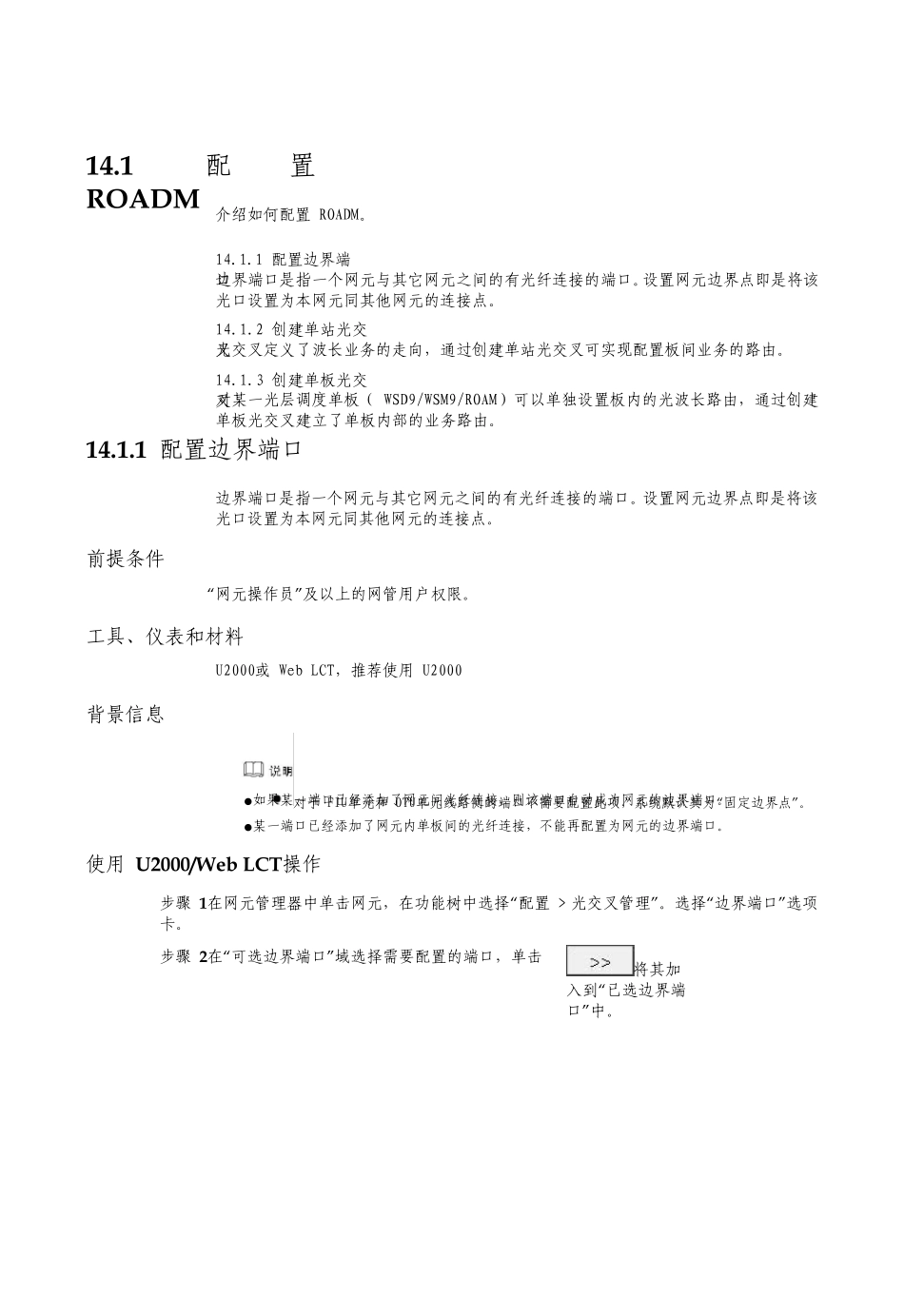

14.1 配置 ROADM 介绍如何配置 ROADM。 14.1.1 配置边界端口 边界端口是指一个网元与其它网元之间的有光纤连接的端口。设置网元边界点即是将该光口设置为本网元同其他网元的连接点。 14.1.2 创建单站光交叉 光交叉定义了波长业务的走向，通过创建单站光交叉可实现配置板间业务的路由。 14.1.3 创建单板光交叉 对某一光层调度单板（ WSD9/WSM9/ROAM）可以单独设置板内的光波长路由，通过创建单板光交叉建立了单板内部的业务路由。 14.1.1 配置边界端口 边界端口是指一个网元与其它网元之间的有光纤连接的端口。设置网元边界点即是将该光口设置为本网元同其他网元的连接点。 前提条件 “网元操作员”及以上的网管用户权限。 工具、仪表和材料 U2000或 Web LCT，推荐使用 U2000 背景信息 对于 FIU单元和 OTU单元线路侧的端口不需要配置此项，系统默认其为“固定边界点”。如果某一端口已经添加了网元间光纤连接，则该端口自动成为网元的边界端口。 某一端口已经添加了网元内单板间的光纤连接，不能再配置为网元的边界端口。 使用 U2000/Web LCT操作 步骤 1在网元管理器中单击网元，在功能树中选择“配置 > 光交叉管理”。选择“边界端口”选项卡。 步骤 2在“可选边界端口”域选择需要配置的端口，单击 将其加入到“已选边界端口”中。 步骤 当使用 U2000操作时，会弹出“操作结果”对话框提示操作成功。单击“关闭”。如果要修改已经选中的边界端口，在“已选边界端口”中选中相应的端口，单击 将其加入到“可选边界端口”中。 ----结束 14.1.2 创建单站光交叉 光交叉定义了波长业务的走向，通过创建单站光交叉可实现配置板间业务的路由。 前提条件 “网元操作员”及以上的网管用户权限。已完成网管上单站内部逻辑光纤的创建。已配置边界端口。创建单站光交叉应保证光交叉所使用的波长没有被单板光交叉占用。 工具、仪表和材料 U2000或 Web LCT，推荐使用 U2000 背景信息 在创建光交叉时，光功率调节模式可选择“自动”或“人工”。对于“模式”，如果选择为“自动”，则可以通过光动态分插复用单元实现自动的光功率调节，如果选择“人工”，只可以手动调节光功率。可以进行自动光功率调节的组网情况请参见《特性描 OPA的应用”。 WSD9与 WSM9可使用 WSMD4代替。 OA指放大板，如 OAU1、OBU1。在 OA的前后可以增加 FIU单板。在下波组网时，可以在 WSD9和 OTU之间增加分波板，...
