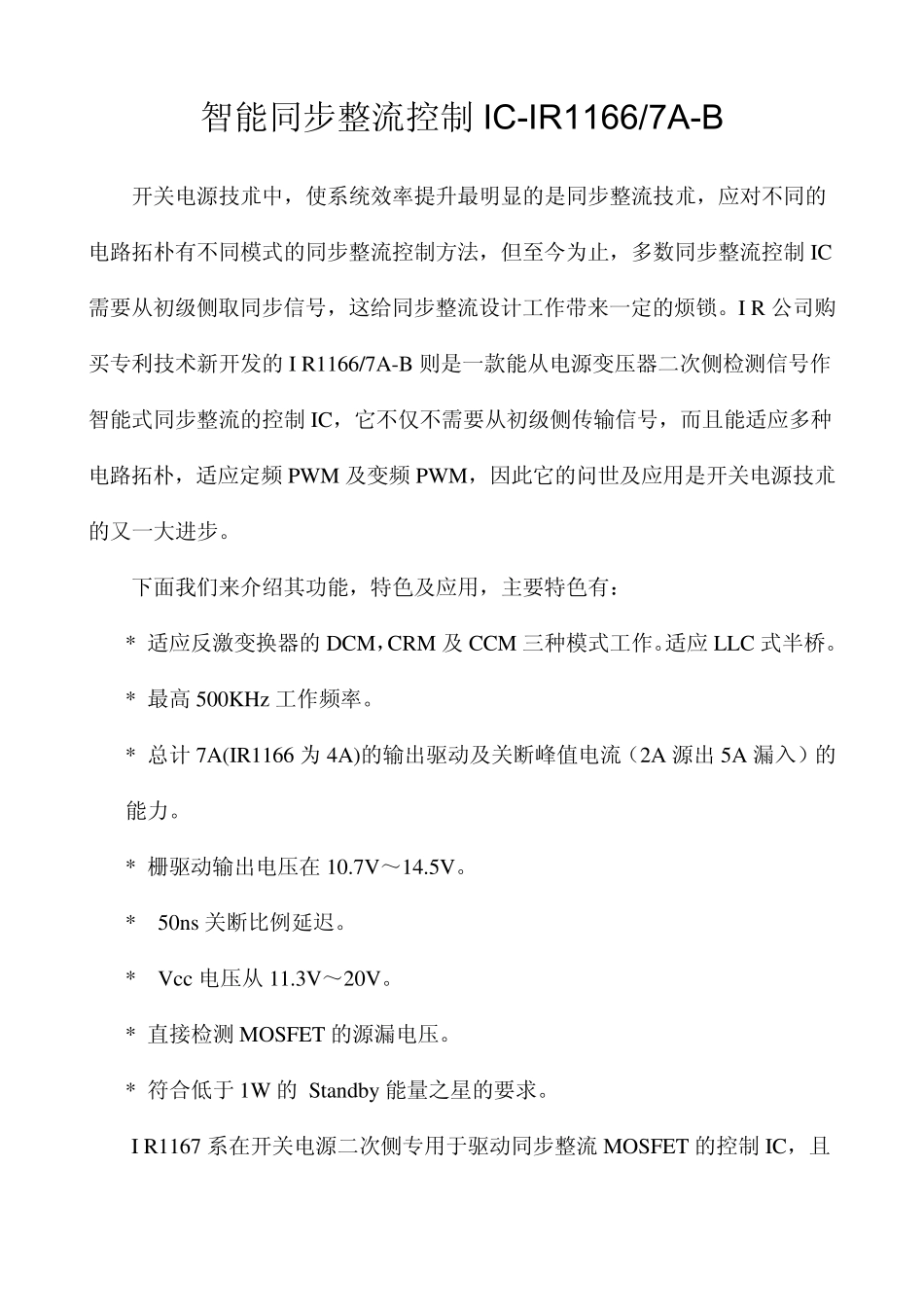

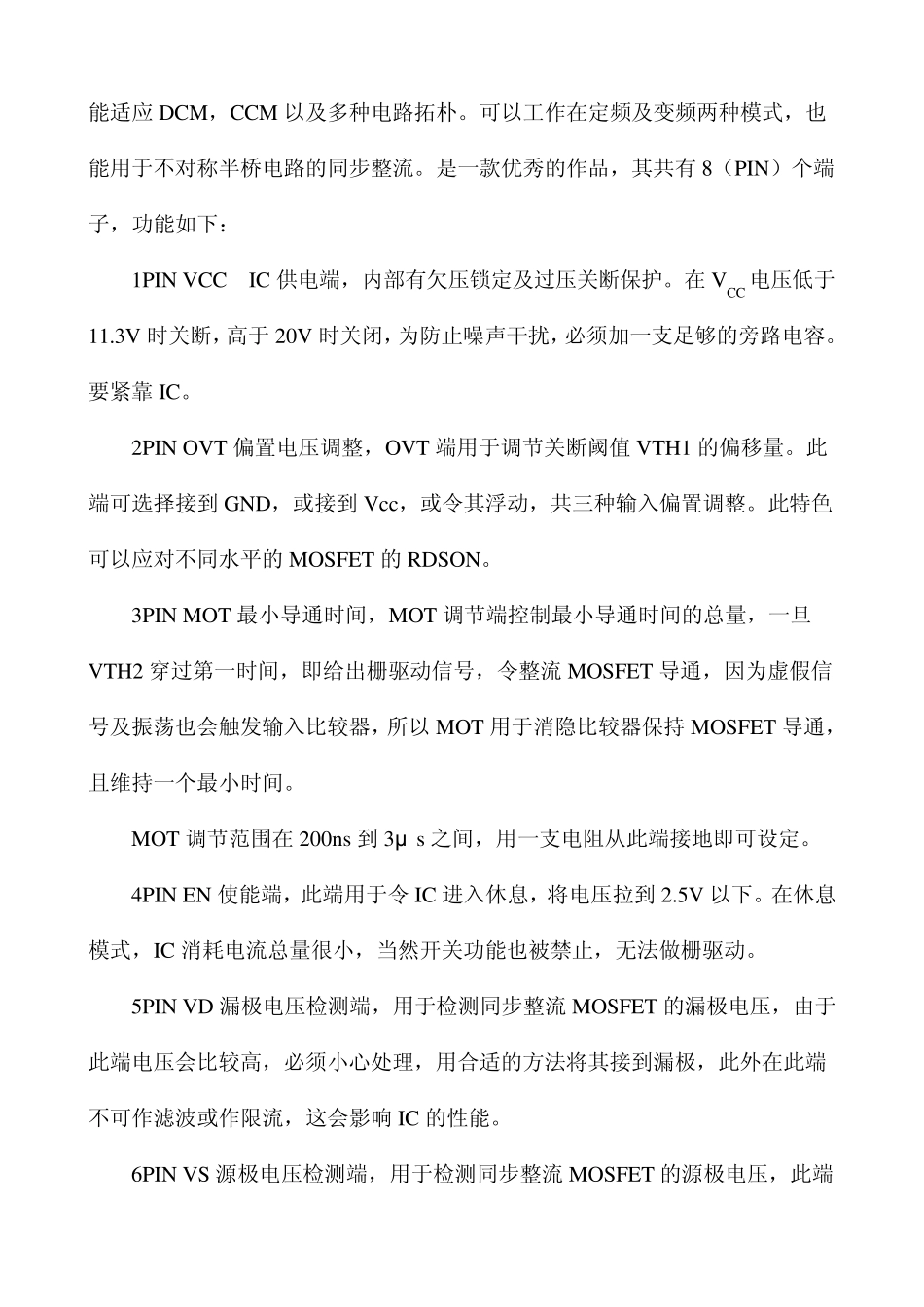

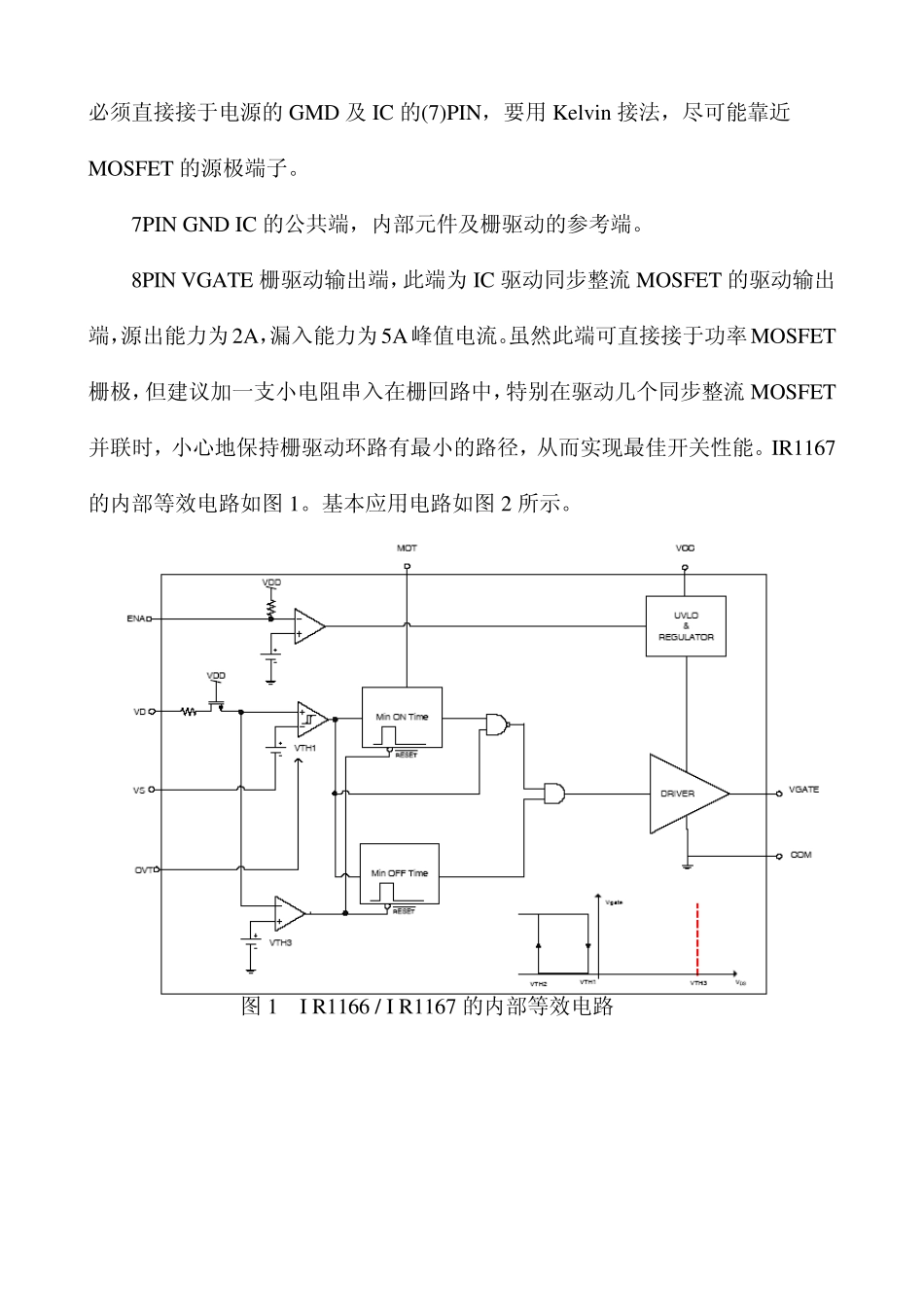

智能同步整流控制IC-IR 1166/7A-B 开关电源技朮中，使系统效率提升最明显的是同步整流技朮，应对不同的电路拓朴有不同模式的同步整流控制方法，但至今为止，多数同步整流控制IC需要从初级侧取同步信号，这给同步整流设计工作带来一定的烦锁。I R 公司购买专利技术新开发的I R1166/7A-B 则是一款能从电源变压器二次侧检测信号作智能式同步整流的控制IC，它不仅不需要从初级侧传输信号，而且能适应多种电路拓朴，适应定频 PWM 及变频 PWM，因此它的问世及应用是开关电源技朮的又一大进步。 下面我们来介绍其功能，特色及应用，主要特色有： * 适应反激变换器的DCM，CRM 及 CCM 三种模式工作。适应LLC 式半桥。 * 最高 500KHz 工作频率。 * 总计7A(IR1166 为4A)的输出驱动及关断峰值电流（2A 源出 5A 漏入）的能力。 * 栅驱动输出电压在 10.7V～14.5V。 * 50ns 关断比例延迟。 * Vcc 电压从11.3V～20V。 * 直接检测 MOSFET 的源漏电压。 * 符合低于 1W 的 Standby 能量之星的要求。 I R1167 系在开关电源二次侧专用于驱动同步整流MOSFET 的控制IC，且能适应DCM，CCM 以及多种电路拓朴。可以工作在定频及变频两种模式，也能用于不对称半桥电路的同步整流。是一款优秀的作品，其共有 8（PIN）个端子，功能如下： 1PIN VCC IC 供电端，内部有欠压锁定及过压关断保护。在 VCC 电压低于11.3V 时关断，高于 20V 时关闭，为防止噪声干扰，必须加一支足够的旁路电容。要紧靠 IC。 2PIN OVT 偏置电压调整，OVT 端用于调节关断阈值 VTH1 的偏移量。此端可选择接到 GND，或接到 Vcc，或令其浮动，共三种输入偏置调整。此特色可以应对不同水平的 MOSFET 的 RDSON。 3PIN MOT 最小导通时间，MOT 调节端控制最小导通时间的总量，一旦VTH2 穿过第一时间，即给出栅驱动信号，令整流 MOSFET 导通，因为虚假信号及振荡也会触发输入比较器，所以MOT 用于消隐比较器保持 MOSFET 导通，且维持一个最小时间。 MOT 调节范围在 200ns到 3μ s之间，用一支电阻从此端接地即可设定。 4PIN EN 使能端，此端用于令 IC 进入休息，将电压拉到 2.5V 以下。在休息模式，IC 消耗电流总量很小，当然开关功能也被禁止，无法做栅驱动。 5PIN VD 漏极电压检测端，用于检测同步整流 MOSFET 的漏极电压，由于此端电压会比较高，必须小心处理，用合适的方法将其接到漏极，此外在此端不可...
