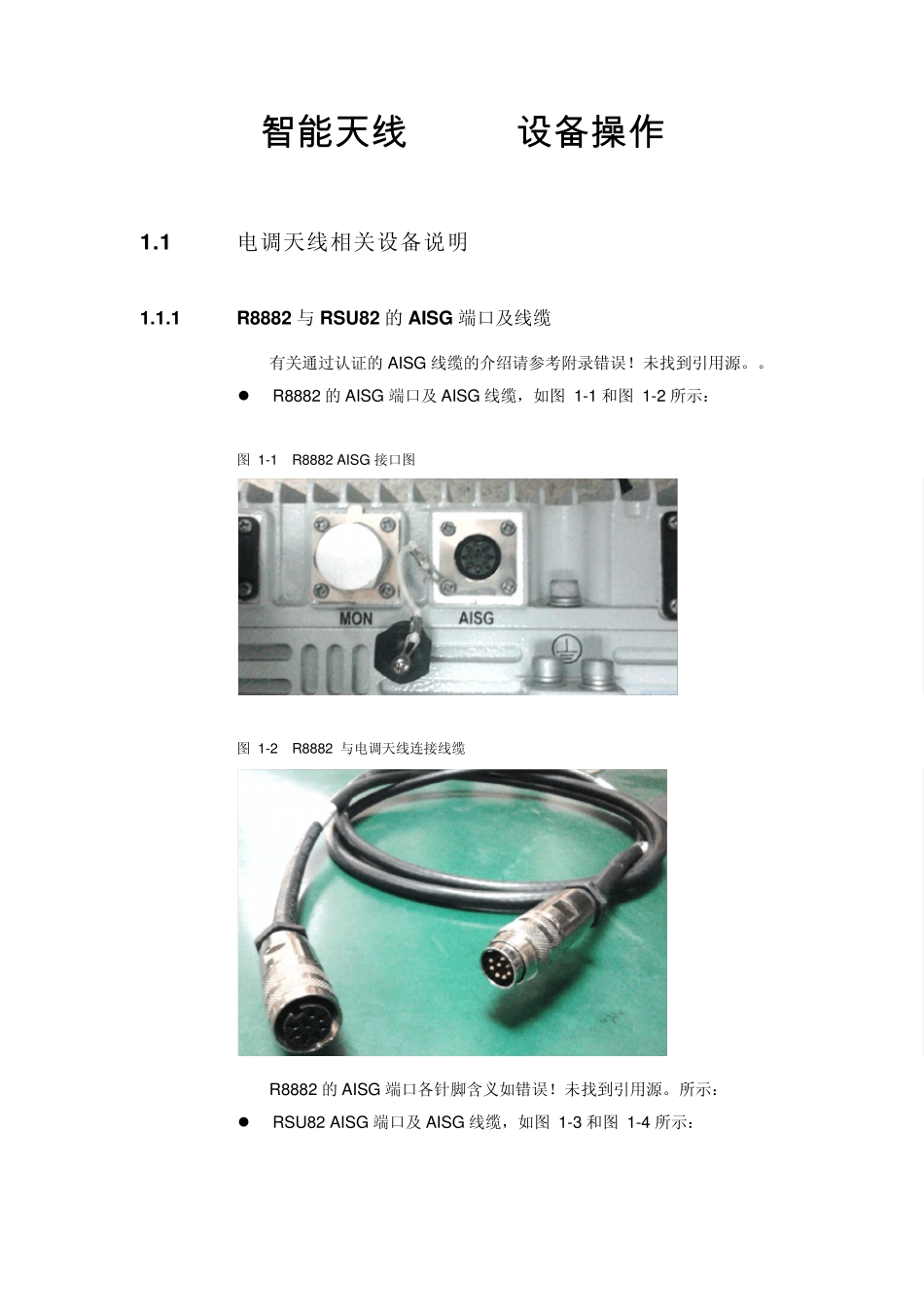

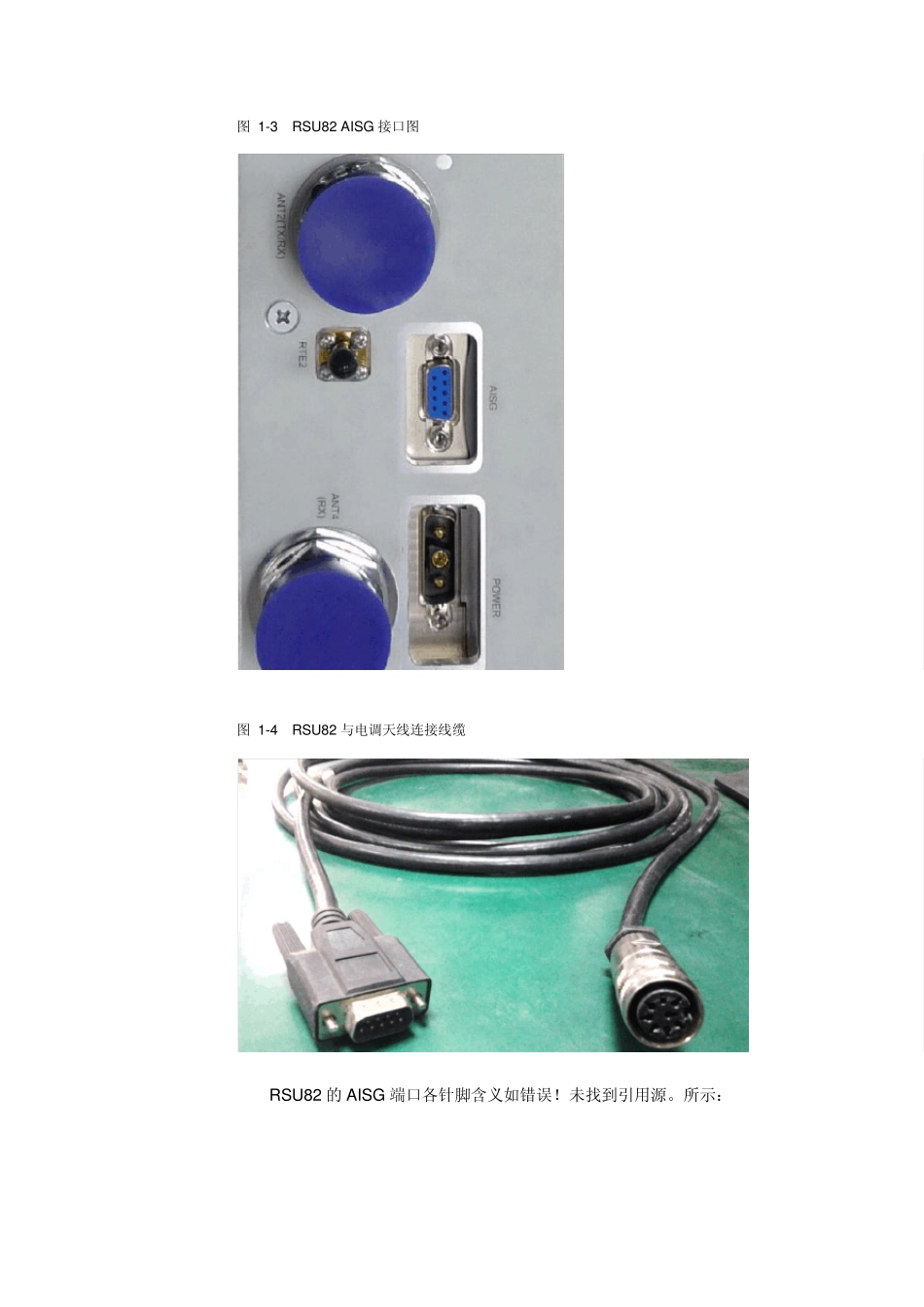

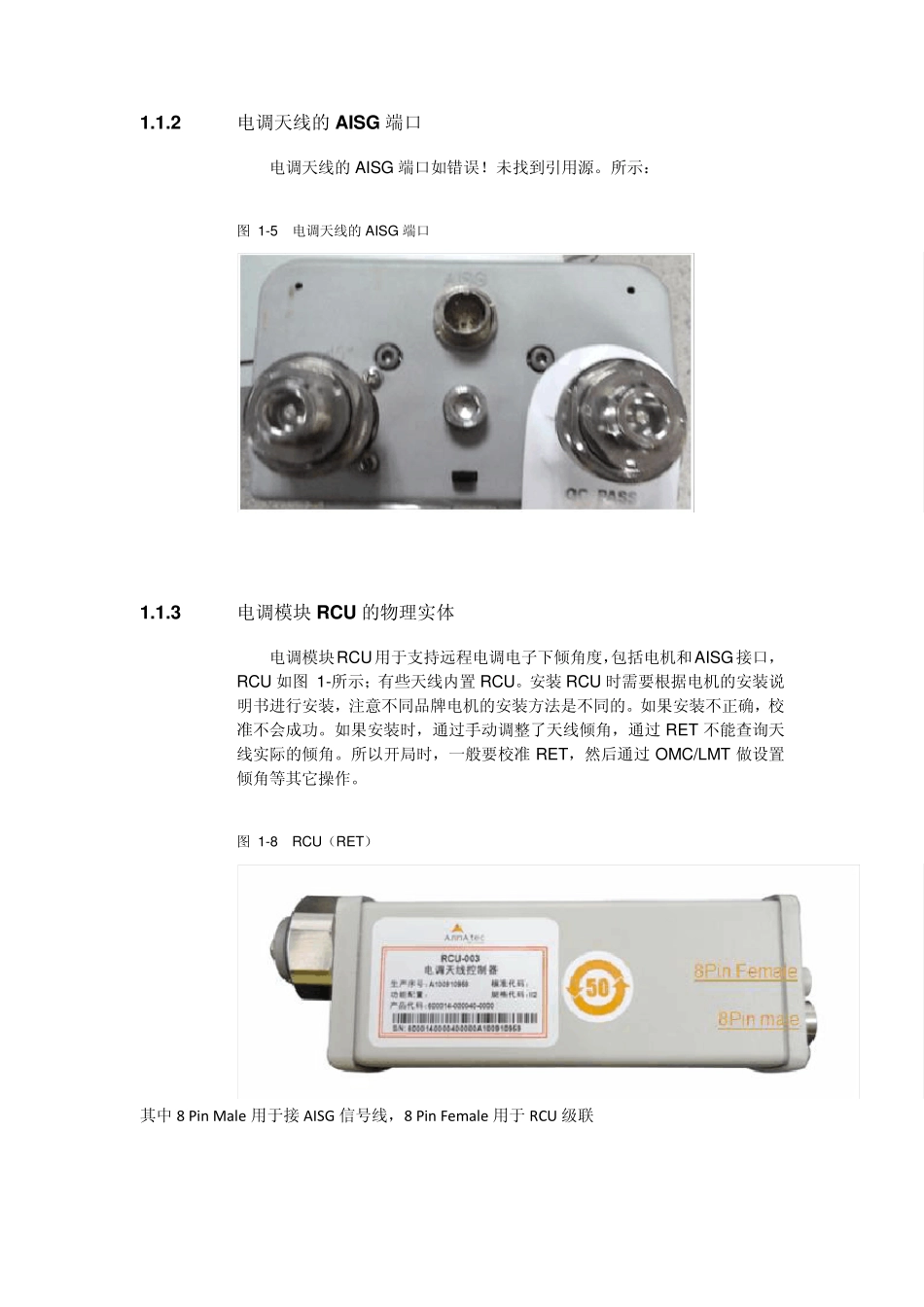

智 能 天 线 AISG设 备 操 作 1.1 电调天线相关设备说明 1.1.1 R8882 与RSU82 的AISG 端口及线缆 有关通过认证的AISG 线缆的介绍请参考附录错误!未找到引用源。。  R8882 的AISG 端口及AISG 线缆,如图 1-1 和图 1-2 所示: 图 1-1 R8882 AISG 接口图 图 1-2 R8882 与电调天线连接线缆 R8882 的AISG 端口各针脚含义如错误!未找到引用源。所示:  RSU82 AISG 端口及AISG 线缆,如图 1-3 和图 1-4 所示: 图 1-3 RSU82 AISG 接口图 图 1-4 RSU82 与电调天线连接线缆 RSU82 的AISG 端口各针脚含义如错误!未找到引用源。所示: 1.1.2 电调天线的AISG 端口 电调天线的AISG 端口如错误!未找到引用源。所示: 图 1-5 电调天线的AISG 端口 1.1.3 电调模块 RCU 的物理实体 电调模块RCU 用于支持远程电调电子下倾角度,包括电机和AISG接口,RCU 如图 1-所示;有些天线内置 RCU。安装 RCU 时需要根据电机的安装说明书进行安装,注意不同品牌电机的安装方法是不同的。如果安装不正确,校准不会成功。如果安装时,通过手动调整了天线倾角,通过 RET 不能查询天线实际的倾角。所以开局时,一般要校准 RET,然后通过 OMC/LMT 做设置倾角等其它操作。 图 1-8 RCU(RET) 其中 8 Pin Male 用于接 AISG 信号线,8 Pin Female 用于 RCU 级联 1.1.4 电调模块RCU 的安装连接 图 1-9 电调模块RCU 和 AISG 的接法 2 AISG 设备配置 AIS G设备(电调天线和塔放)的配置流程如图 2-1 所示: 图 2-1 AISG 设备配置流程图 2 .1 .1 查询天线属性对象 1. 在配置管理系统中,选中网元的修改区,然后双击[管理网元→设备→基站附属设备→天线服务功能→天线属性对象],弹出[天线属性对象-列表],如图 2-2 所示。 图 2-2 打开[天线属性对象-列表] 2. 在[天线属性对象-列表]中,双击一条天线属性对象记录,就可以查询天线类型的详细信息,如图 2-3 所示。 图 2-3 [天线属性对象]配置界面 2 .1 .2 配置天线物理实体对象 1. 双击[管理网元→设备→基站附属设备→天线服务功能→天线物理实体对象],弹出[天线物理实体对象-列表],如图 2-4 所示。 图 2-4 打开[天线物理实体对象-列表] 2. 点击新建按钮,弹出[天线实体对象]配置界面,如图 2-5 所示。 图 2-5 [天线实体对象]配置界面 3. 点击「保存」按钮,完成一...
