智能温室设计方案

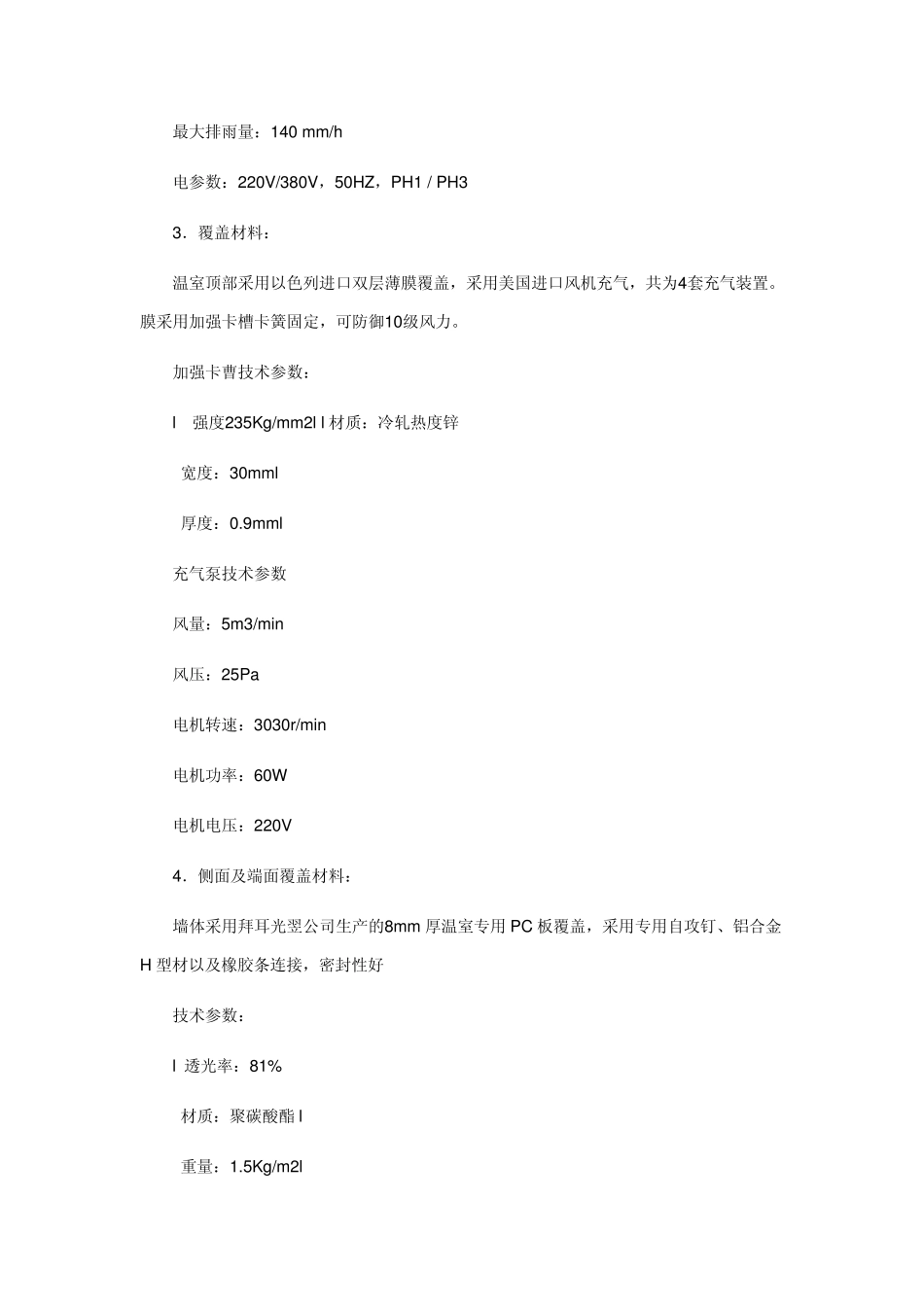

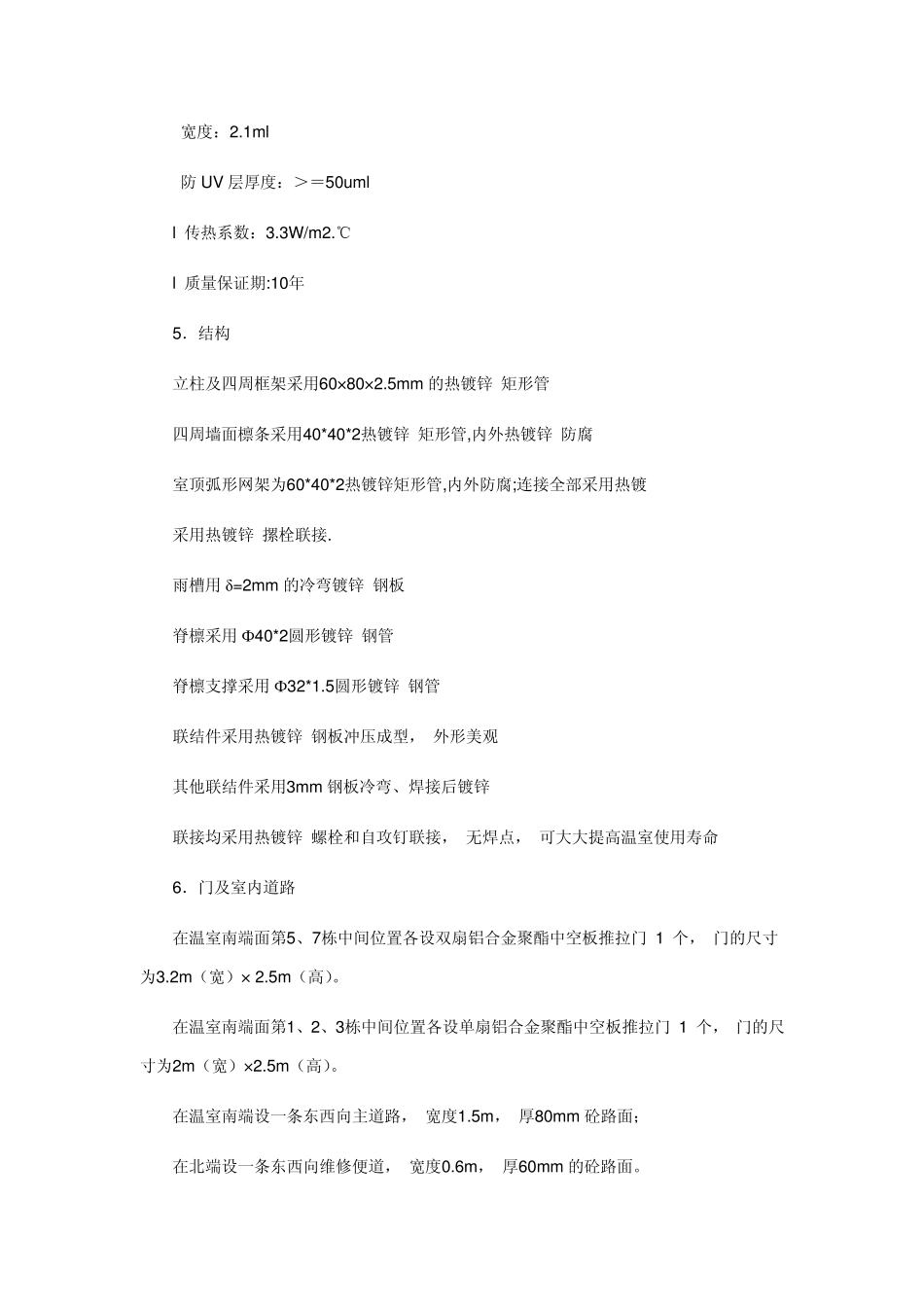

智 能 温 室设计方案 农业节水灌溉知识 2009-12-01 14:06:05 阅读144 评论0字号：大中小 一：温室结构概况： 温室选用流行的弧形室顶，美观大方，视觉流畅。弧形结构卸风载荷能力强，适宜于风力较大的地区。温室东西长64米，南北长28米，面积1792平方米，共8跨7间。每跨顶部拱型局部朝东开天窗，窗宽1.2米左右。主体钢结构采用轻型钢结构，温室侧面和端面均采用拜耳光翌公司生产的8毫米厚聚碳酸酯中空板覆盖，顶部采用以色列进口双层15丝薄膜覆盖，内层为无滴膜，外层为长寿膜充气膜，采用美国进口风机充气。东西侧墙以及北山墙安装齿条外翻侧窗以及防虫网，北山墙安装湿帘，南山墙安装风机，四周为条形基础，0.5米高砖墙裙,内部为独立点式基础. 1、温室尺寸 栋宽 8.0m 温室设有8连栋 间距4.00m 温室设有7间距 肩高 3.00m 温室内地表至天沟下沿距离 顶高 5.0m 温室内地表至温室最高距离 温室宽度（南北） 28m 7间*4 m =28m 温室总长（东西） 64m 8M 跨*8 m =64.00m 温室面积 1792m 28.00m *64.00m =1792m 2．性能指标： 风载0.5 kN/m 2 雪载：0.30 kN/m 2 最大排雨量：140 mm/h 电参数：220V/380V，50HZ，PH1 / PH3 3．覆盖材料： 温室顶部采用以色列进口双层薄膜覆盖，采用美国进口风机充气，共为4套充气装置。膜采用加强卡槽卡簧固定，可防御10级风力。 加强卡曹技术参数： l 强度235Kg/mm2l l 材质：冷轧热度锌 宽度：30mml 厚度：0.9mml 充气泵技术参数 风量：5m3/min 风压：25Pa 电机转速：3030r/min 电机功率：60W 电机电压：220V 4．侧面及端面覆盖材料： 墙体采用拜耳光翌公司生产的8mm 厚温室专用PC 板覆盖，采用专用自攻钉、铝合金H 型材以及橡胶条连接，密封性好 技术参数： l 透光率：81% 材质：聚碳酸酯 l 重量：1.5Kg/m2l 宽度：2.1ml 防UV 层厚度：＞＝50uml l 传热系数：3.3W/m2.℃ l 质量保证期:10年 5．结构 立柱及四周框架采用60×80×2.5mm 的热镀锌 矩形管 四周墙面檩条采用40*40*2热镀锌 矩形管,内外热镀锌 防腐 室顶弧形网架为60*40*2热镀锌矩形管,内外防腐;连接全部采用热镀 采用热镀锌 摞栓联接. 雨槽用 δ=2mm 的冷弯镀锌 钢板 脊檩采用 Ф 40*2圆形镀锌 钢管 脊檩支撑采用 Ф 32*1.5圆形镀锌 钢管 联结件采用热镀锌 钢板冲压成型， 外形美观 其他联结件采用3mm 钢板冷弯、焊接后镀锌 联接均采用热镀...
