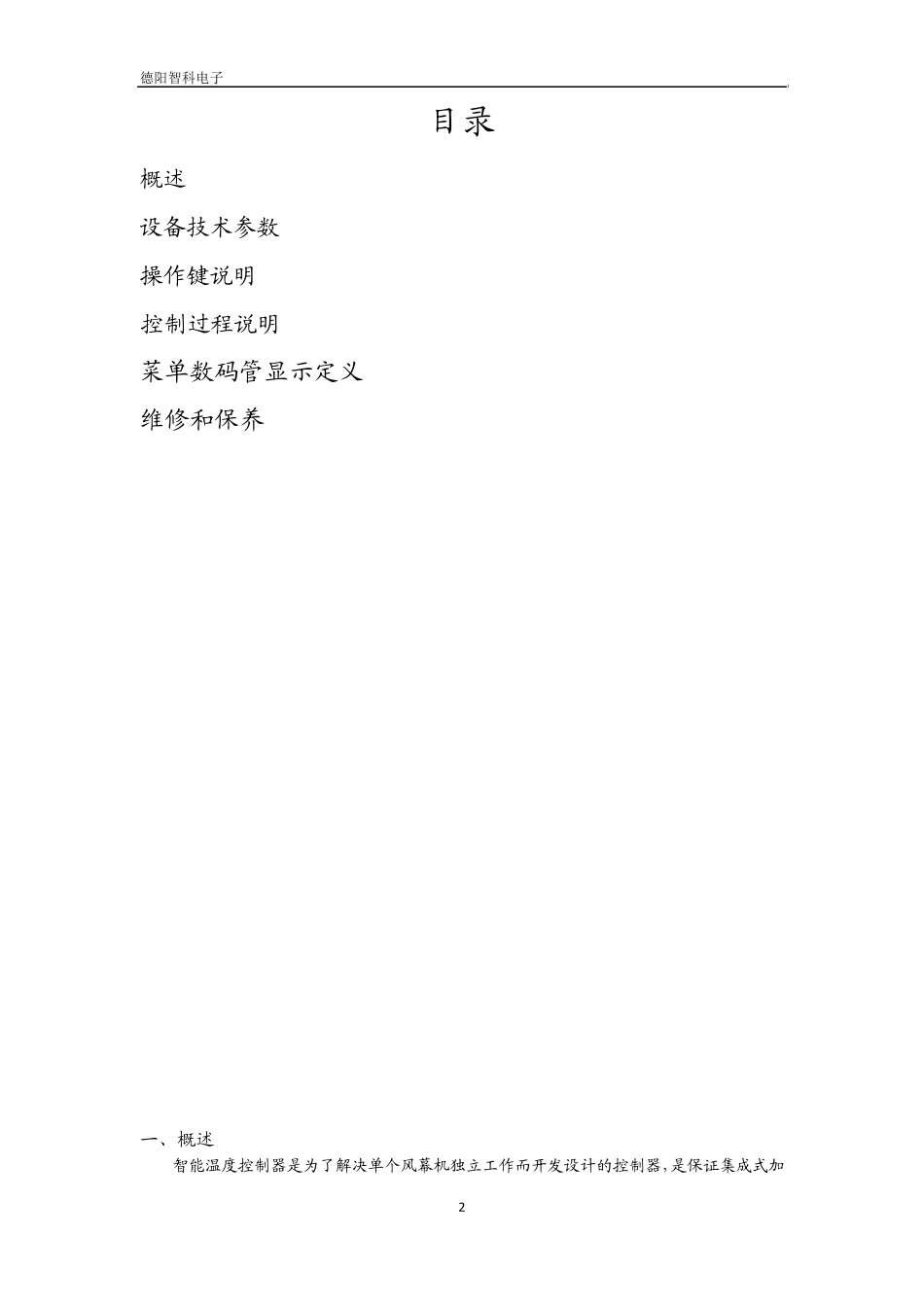

德阳智科电子 1 智科电子 智能温度控制器 使用说明书 型号： TK40 版本号： V 1.1 2010.4.6 中国.四川 德阳智科电子有限公司 德阳智科电子 2 目录 概述 设备技术参数 操作键说明 控制过程说明 菜单数码管显示定义 维修和保养 一、概述 智能温度控制器是为了解决单个风幕机独立工作而开发设计的控制器，是保证集成式加德阳智科电子 3 热器能在-35℃—60℃的低温环境下，能安全可靠运行而设计的一个重要附助控制设备。该控制器最大的优点在于，风幕机的启停温度可以通过人工进行设置，独特的全开放式用户自设定界面,双线联机使用具备各自独立启动，在上电的瞬间，同时联机的几台控制器将通过 “抢答”的形式来逐个启动控制器，这是本控制器改进后的亮点。用户在使用 TK40温度智能控制器时请仔细阅读本说明书及集成式加热器系统说明书，并严格按照说明书要求进行操作、检查、安装和维护。 二、设备技术参数 1、ZK40温度智能控制器电源：12V 50HZ 2、测量范围：-60℃—150℃ 3、测量精度：±1字 4、分辨率：0.1字 5、显示方式： 测量值显示 发光二极管工作状态显示 6、使用环境： 环境温度：-40℃—80℃ 工作温度：-35℃—60℃ 相对湿度：≤85RH 7、结构：标准卡入式 8、重量：250g 三、 操作键说明 1、温度显示数码管 在正常情况下，该 4位数码管显示实际检测到的温度数值，此时对应的菜单代码为 L00 2、菜单显示数码管 在正常情况下，该 3位数码管显示 L00，代表意思是：上面 4位数码管显示的是温度（以数值形式显示）或则显示“Erro”（故障） 3、返回按键（BACK）： 在参数设后，按下该键，3位菜单数码管将返回到正常状态“L00”；当 4位数码管显示“Erro”时，在排除外部所有电气故障时，按下该键将一键清除内部故障锁存，控制器进入正常工作模式。 德阳智科电子 4 4、向上按键（UP）： 在设定参数值时，该键用来增加数值；在进行菜单翻页时，该键用来上翻。 5、向下按键（DOWN）： 在设定参数时，该键用来减少数值；在进行菜单翻页时，该键用来下翻。 6、确认键（ENTER）： 在参数设定后，按下该键用来确认参数更改输入。 注意：四个功能键是由面板上的盖板盖住的，在需要进行设置操作时，请轻轻翻开大数码管下面的面板即可！！！设置完成请合上盖板！！！！ 四、菜单数码管显示定义 L00：温度及故障显示 L01：查看 I/O口状态 L02：模拟温度调试 L03：启动温度设定 L04...
