暖气管道安装工程作业指导书

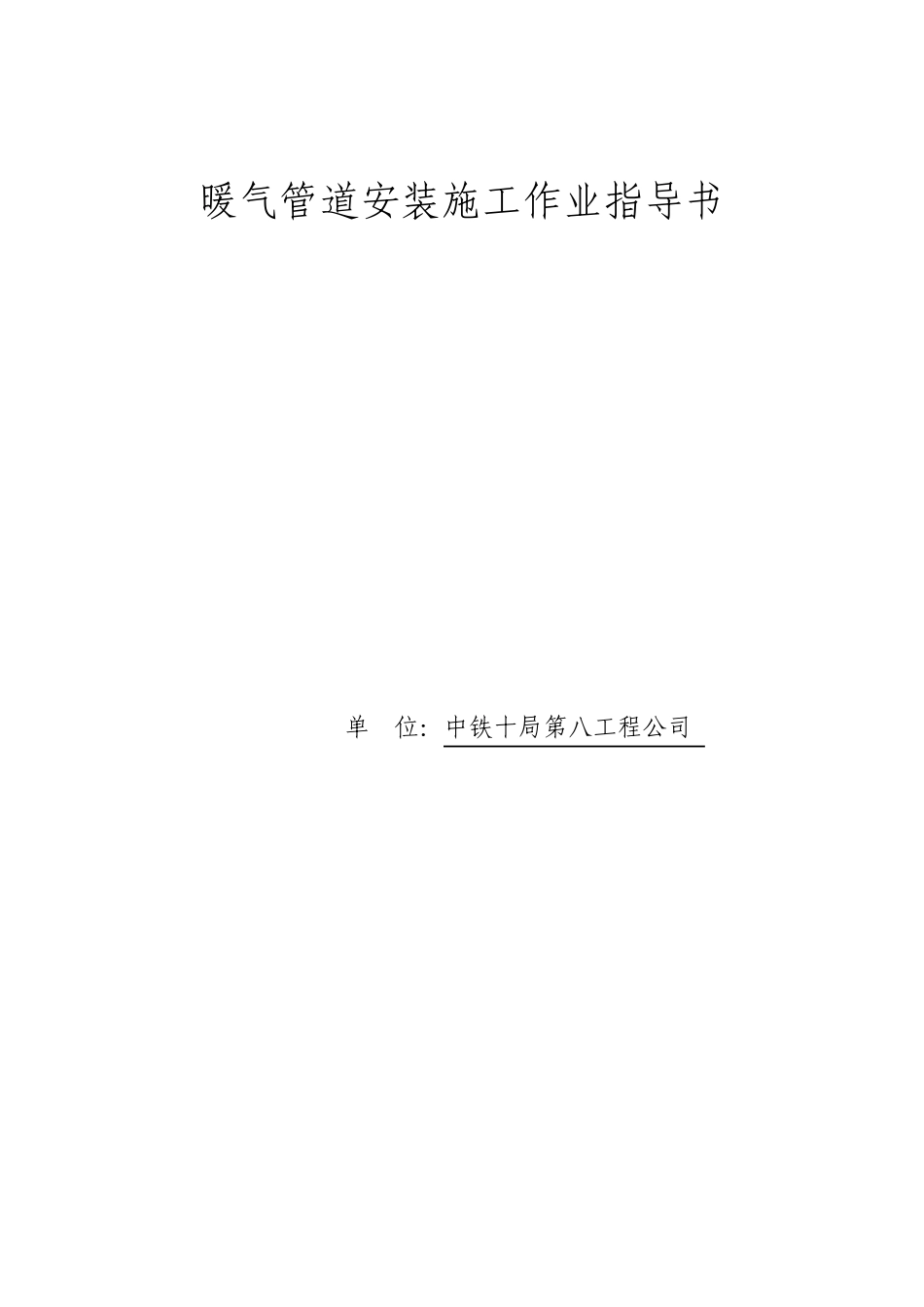

暖气管道安装工程作业指导书_第1页
1/13
暖气管道安装工程作业指导书_第2页
2/13
暖气管道安装工程作业指导书_第3页
3/13
暖气管道安装施工作业指导书 单 位:中铁十局第八工程公司 目 录 1.适用范围 ................................................................................ 1 2.施工准备 ................................................................................ 1 4.施工程序与工艺流程 ............................................................ 1 5.施工要求 ................................................................................ 1 6.劳动组织 ................................................................................ 8 7.材料要求 ................................................................................ 8 8.设备机具配置 ........................................................................ 9 9.质量控制与检查 .................................................................... 9 10.安全环保要求 .................................................................... 1 0 1 暖气管道安装工程 1.适用范围 适用于公司范围内房建工程室内暖气管道安装工程 2.施工准备 1.干管安装:位于地沟内的干管,应把地沟内杂物清理干净,安装好托吊、卡架,未盖沟盖板前安装。位于楼板下及顶层的干管,应在结构封顶后或结构进入安装层的一层以上后安装。 2.立管安装必须在确定准确的地面标高后进行。 3.支管安装必须在墙面抹灰后进行。 4.施工程序与工艺流程 安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试 5.施工要求 5.1 安装准备 1.认真熟悉图纸,配合土建施工进度,预留槽洞及安装预埋件。 2.按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图,包括干管起点、末端和拐弯、节点、预留日、坐标位置等。 绘制草图时注意: ( 1)公称直径≤32mm 的管道宜采用螺纹连接,公称直径>32mm的宜采用焊接。 ( 2)多种管道交叉时的避让原则:冷水让热水,小管让大管等。 2 5.2 干管安装 1.干管安装按管道定位、画线(或挂线)、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。按施工草图,进行管段的加工预制,包括断管、套丝、上零件、调直、核对尺寸,按环路分组编号,码放整齐。 2.安装卡架,按设计要求或规定间距安...
