暖通、给排水工程自评报告VIP专享

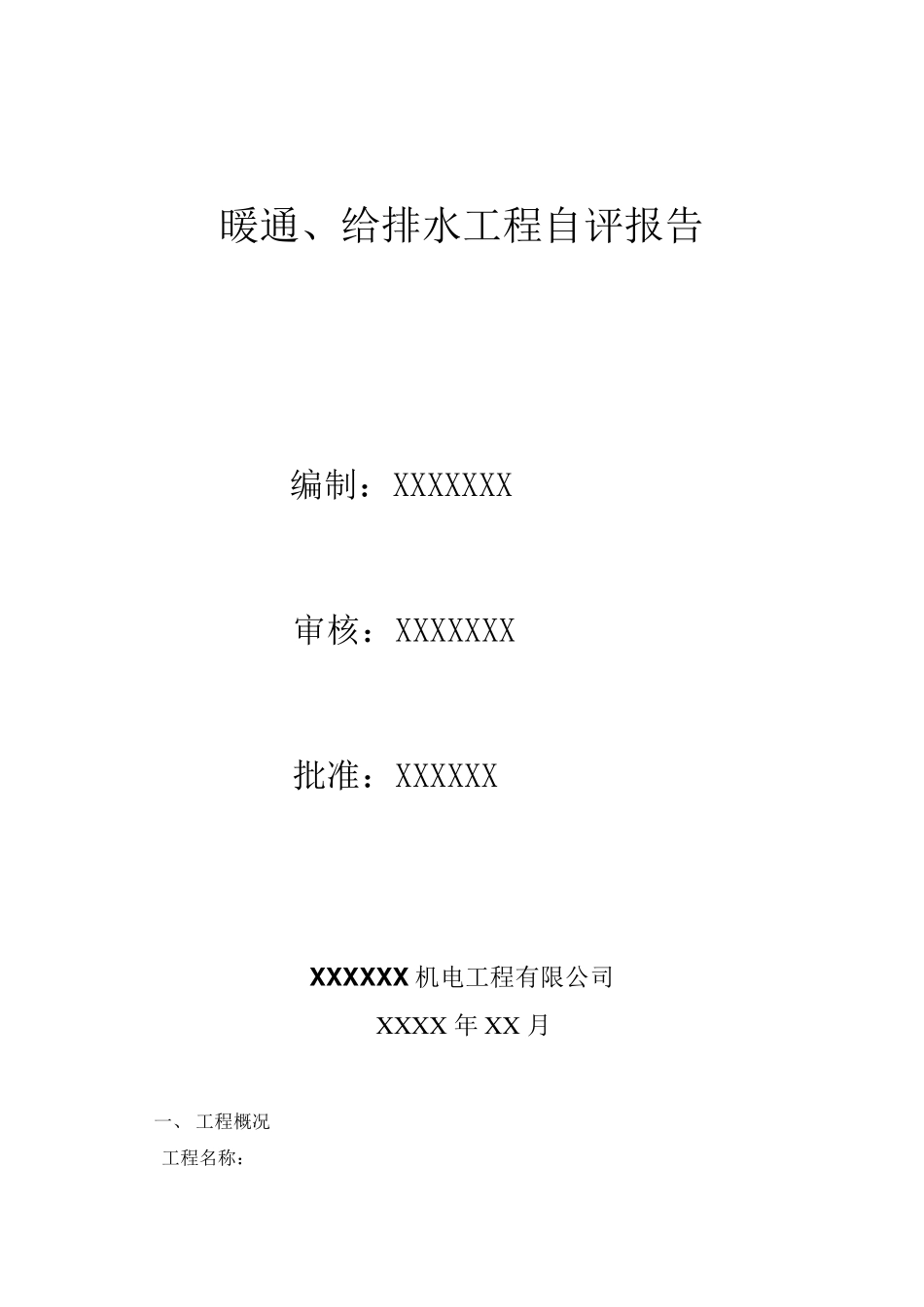

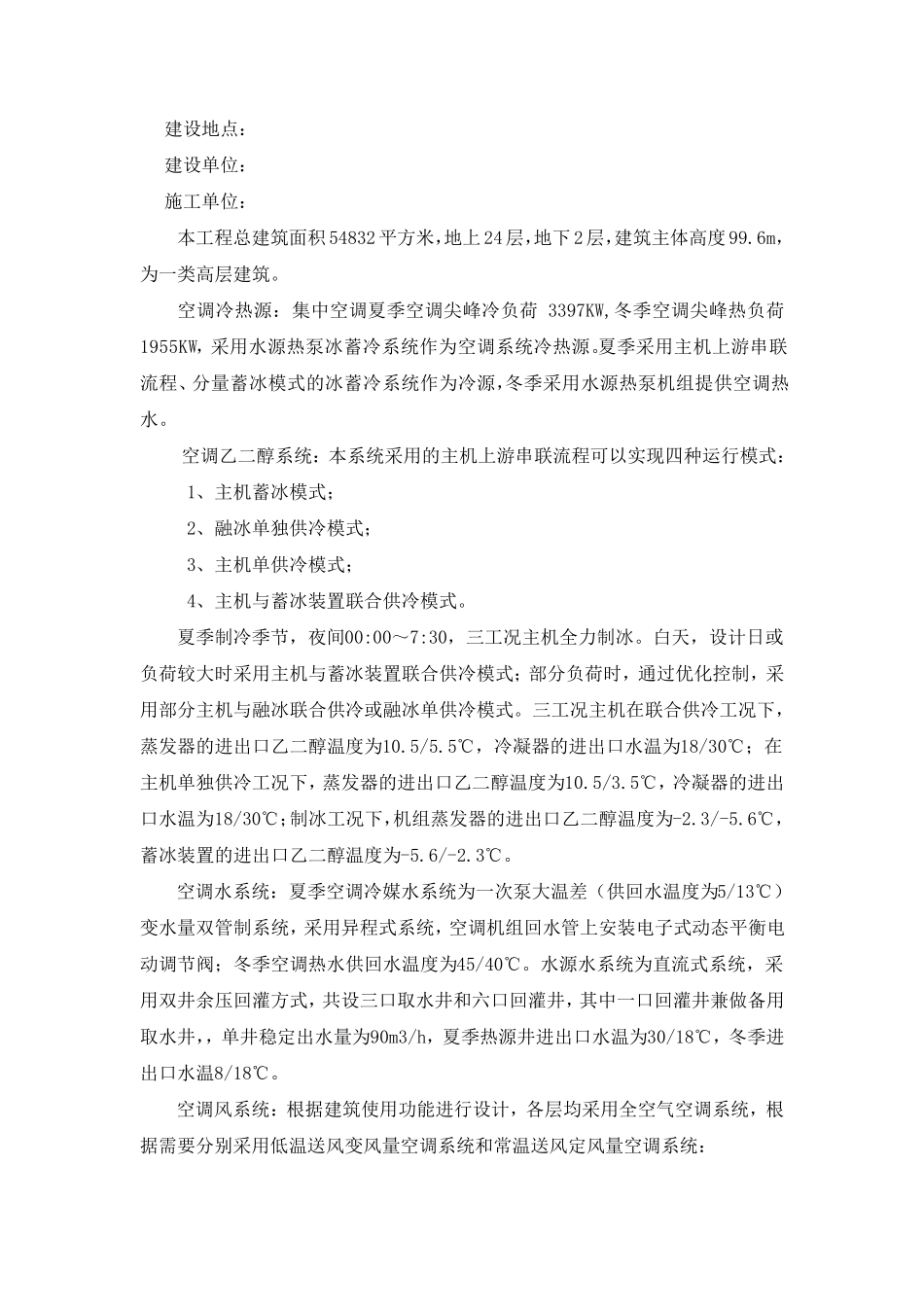

暖通、给排水工程自评报告 编制：XXXXXXX 审核：XXXXXXX 批准：XXXXXX X X X X X X 机电工程有限公司 X X X X 年 X X 月 一、 工程概况 工程名称： 建设地点： 建设单位： 施工单位： 本工程总建筑面积54832 平方米，地上24 层，地下2 层，建筑主体高度99.6m，为一类高层建筑。 空调冷热源：集中空调夏季空调尖峰冷负荷3397KW,冬季空调尖峰热负荷1955KW，采用水源热泵冰蓄冷系统作为空调系统冷热源。夏季采用主机上游串联流程、分量蓄冰模式的冰蓄冷系统作为冷源，冬季采用水源热泵机组提供空调热水。 空调乙二醇系统：本系统采用的主机上游串联流程可以实现四种运行模式： 1、主机蓄冰模式； 2、融冰单独供冷模式； 3、主机单供冷模式； 4、主机与蓄冰装置联合供冷模式。 夏季制冷季节，夜间00:00～7:30，三工况主机全力制冰。白天，设计日或负荷较大时采用主机与蓄冰装置联合供冷模式；部分负荷时，通过优化控制，采用部分主机与融冰联合供冷或融冰单供冷模式。三工况主机在联合供冷工况下，蒸发器的进出口乙二醇温度为10.5/5.5℃，冷凝器的进出口水温为18/30℃；在主机单独供冷工况下，蒸发器的进出口乙二醇温度为10.5/3.5℃，冷凝器的进出口水温为18/30℃；制冰工况下，机组蒸发器的进出口乙二醇温度为-2.3/-5.6℃，蓄冰装置的进出口乙二醇温度为-5.6/-2.3℃。 空调水系统：夏季空调冷媒水系统为一次泵大温差（供回水温度为5/13℃）变水量双管制系统，采用异程式系统，空调机组回水管上安装电子式动态平衡电动调节阀；冬季空调热水供回水温度为45/40℃。水源水系统为直流式系统，采用双井余压回灌方式，共设三口取水井和六口回灌井，其中一口回灌井兼做备用取水井，，单井稳定出水量为90m3/h，夏季热源井进出口水温为30/18℃，冬季进出口水温8/18℃。 空调风系统：根据建筑使用功能进行设计，各层均采用全空气空调系统，根据需要 分别 采用低 温送 风变风量空调系统和常 温送 风定风量空调系统： 1、一层入口门厅设全空气空调系统（K-1-b，c），系统风量为6000m3/h,气流组织为侧送侧回，采用常温送风，条缝送风口，消声百叶回风口； 2、 一层附楼设全空气空调系统（K-1-d），系统风量为8000m3/h,气流组织为顶送顶回，采用机器露点(9℃)送风，实际送风温度11℃。办公区域采用单风道型无动力VAV加低温诱导风口的形式； 3、二层主楼和附楼设全空气空调系统（K-2-a和K-2-a），系统风量分别为27000m...
