暖通专业预留预埋技术交底

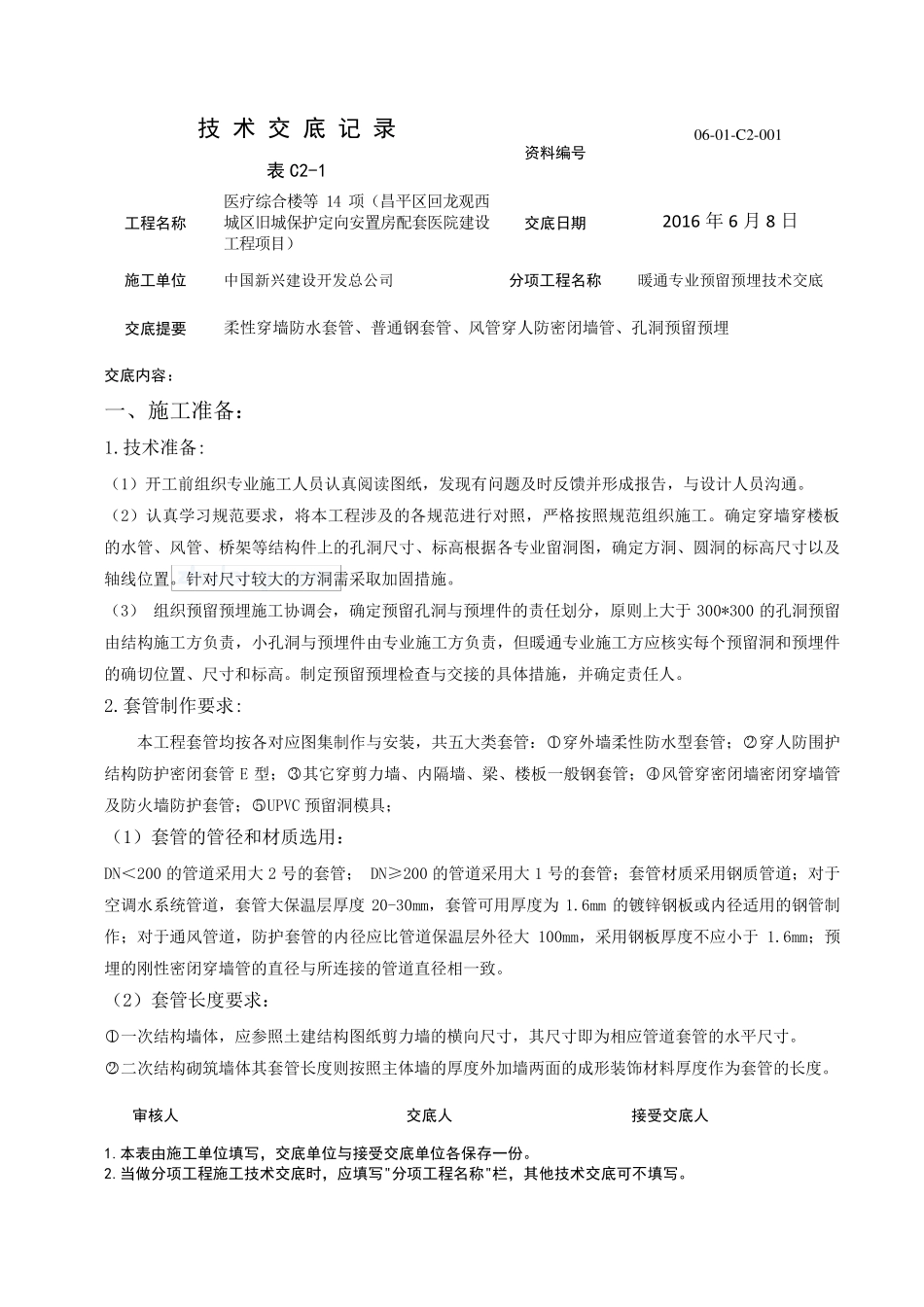

暖通专业预留预埋技术交底_第1页
1/22

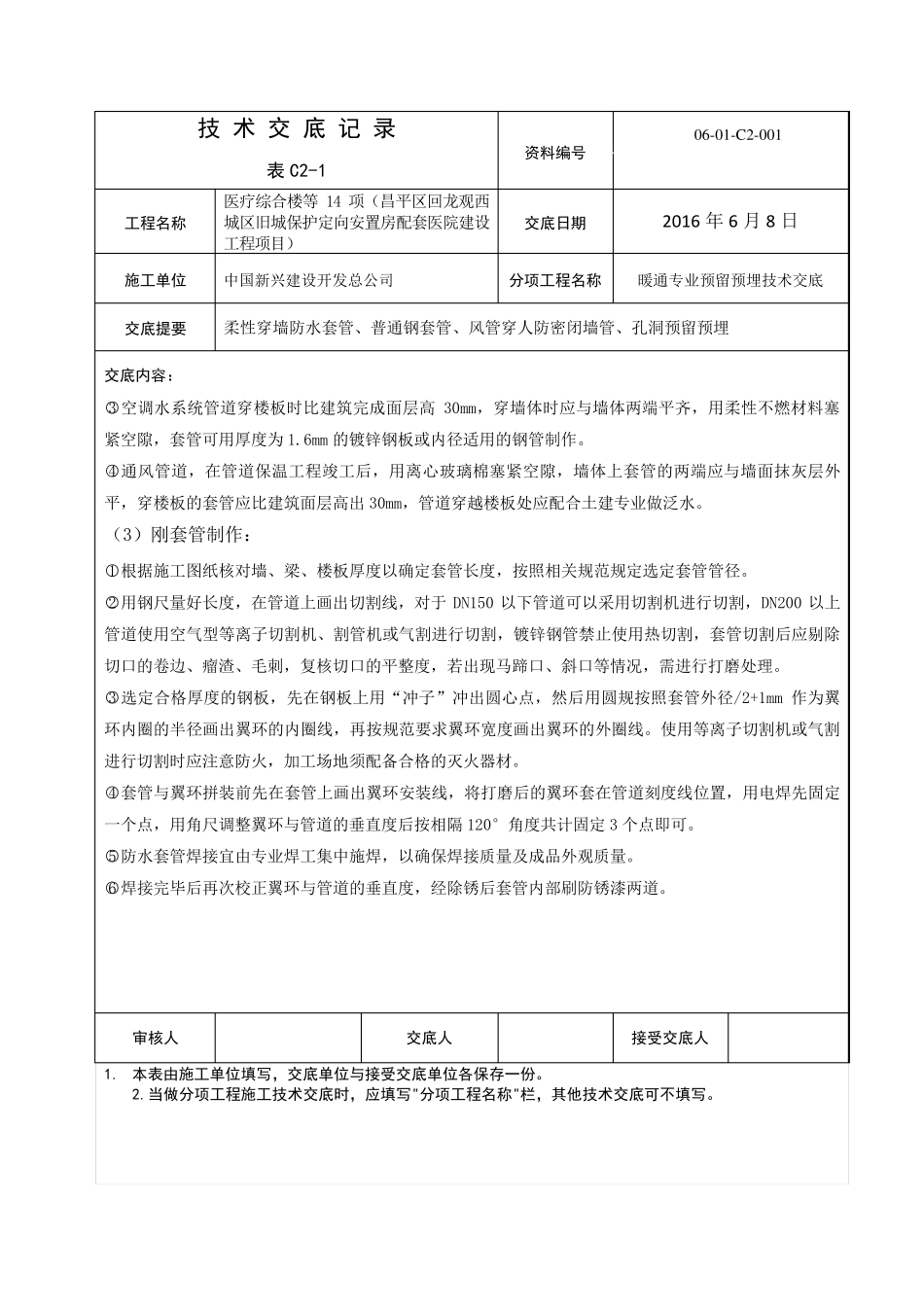

暖通专业预留预埋技术交底_第2页
2/22

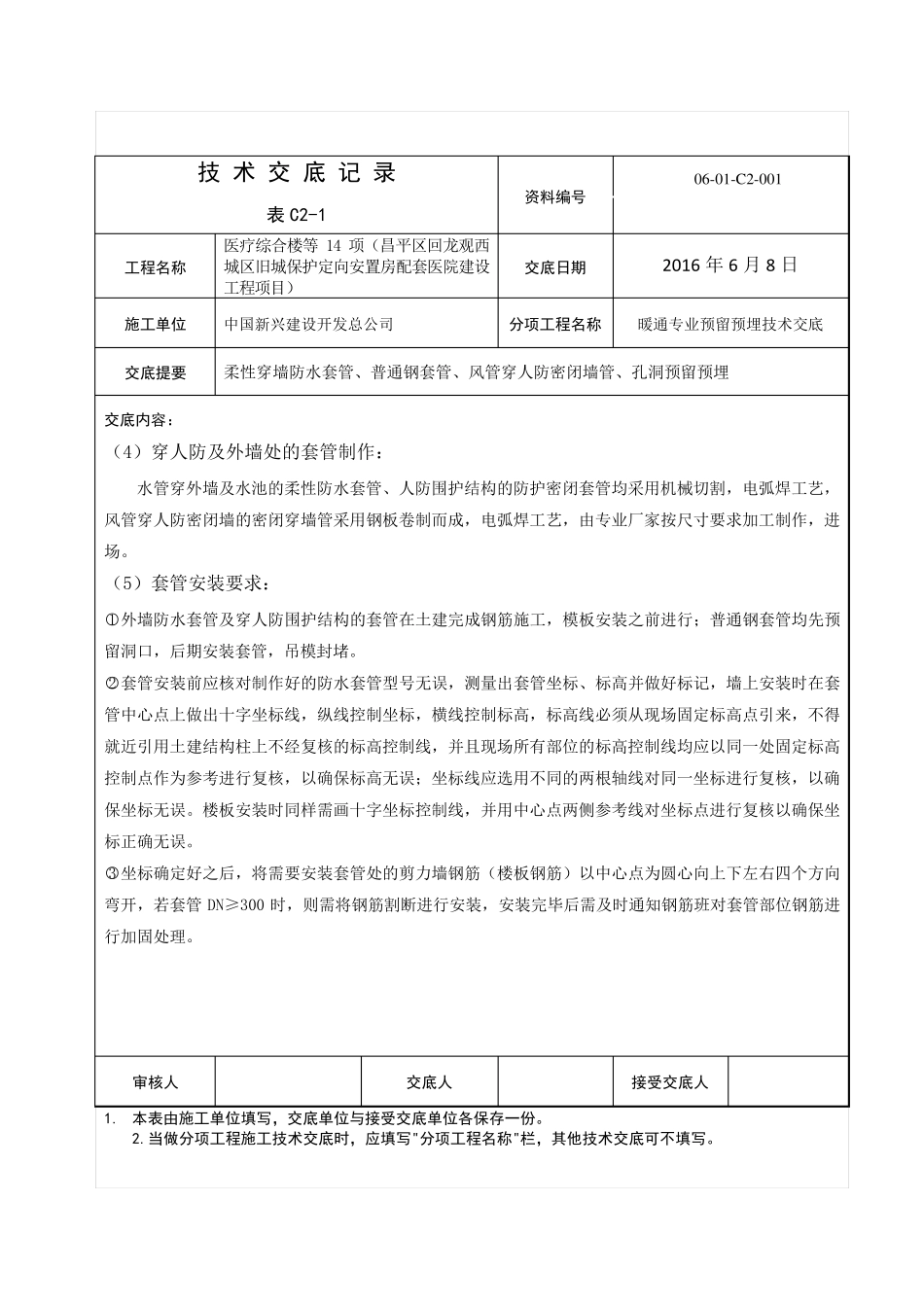

暖通专业预留预埋技术交底_第3页
3/22
技 术 交 底 记 录 资料编号 06-01-C 2-001 表C2-1 工程名称 医 疗 综 合 楼 等14 项 ( 昌 平 区 回 龙 观 西城 区 旧 城 保 护 定 向 安 置 房 配 套 医 院 建 设工 程 项 目 ) 交底日期 2016 年 6 月 8 日 施工单位 中 国 新 兴 建 设 开 发 总 公 司 分项工程名称 暖 通 专 业 预 留 预 埋 技 术 交 底 交底提要 柔 性 穿 墙 防 水 套 管 、 普 通 钢 套 管 、 风 管 穿 人 防 密 闭 墙 管 、 孔 洞 预 留 预 埋 交底内容: 一 、 施 工 准 备 : 1.技 术 准 备 : ( 1) 开 工 前 组 织 专 业 施 工 人 员 认 真 阅 读 图 纸 , 发 现 有 问 题 及 时 反 馈 并 形 成 报 告 , 与 设 计 人 员 沟 通 。 ( 2) 认 真 学 习 规 范 要 求 , 将 本 工 程 涉 及 的 各 规 范 进 行 对 照 , 严 格 按 照 规 范 组 织 施 工 。 确 定 穿 墙 穿 楼 板的 水 管 、 风 管 、 桥 架 等 结 构件上的 孔 洞 尺寸、 标高根据各 专 业 留 洞 图 , 确 定 方洞 、 圆洞 的 标高尺寸以及轴线位置 。 针对 尺寸较大的 方洞 需采取加固措施 。 ( 3) 组 织 预 留 预 埋 施 工 协调会, 确 定 预 留 孔 洞 与 预 埋 件的 责任划分, 原则上大于300*300 的 孔 洞 预 留由结 构施 工 方负责, 小孔 洞 与 预 埋 件由专 业 施 工 方负责, 但暖 通 专 业 施 工 方应核实每个预 留 洞 和预 埋 件的 确 切位置 、 尺寸和标高。 制定 预 留 预 埋 检查与 交 接的 具体措施 , 并 确 定 责任人 。 2.套 管 制作要 求 : 本 工 程 套 管 均按 各 对 应图 集制作与 安 装, 共五大类套 管 : ○1 穿 外墙 柔 性 防 水 型套 管 ;○2 穿 人 防 围护结 构防 护 密 闭 套 管E 型;○3 其它穿 剪力墙 、 内隔墙 、 梁、 楼 板 一 般钢 套 管 ;○4 风 管 穿 密 闭 墙 密 闭 穿 墙 管及 防 火墙 防 护 套 管 ;○5 UPVC 预 留 洞 模具; ( 1) 套 管 的 管 径和材质选用: DN<200 的 管 道采用大2 号的 套 管 ; DN≥200 的 管 道...
