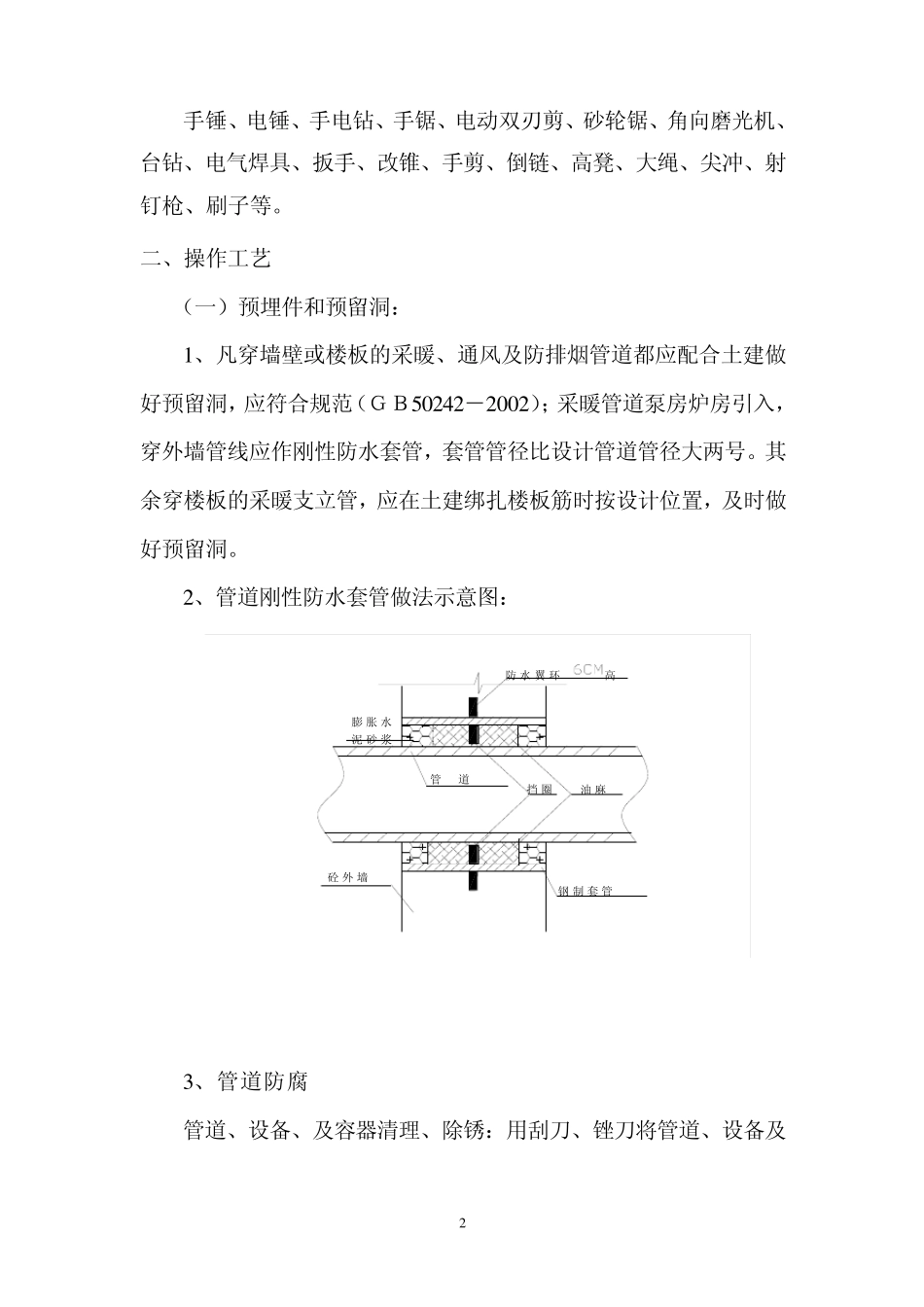

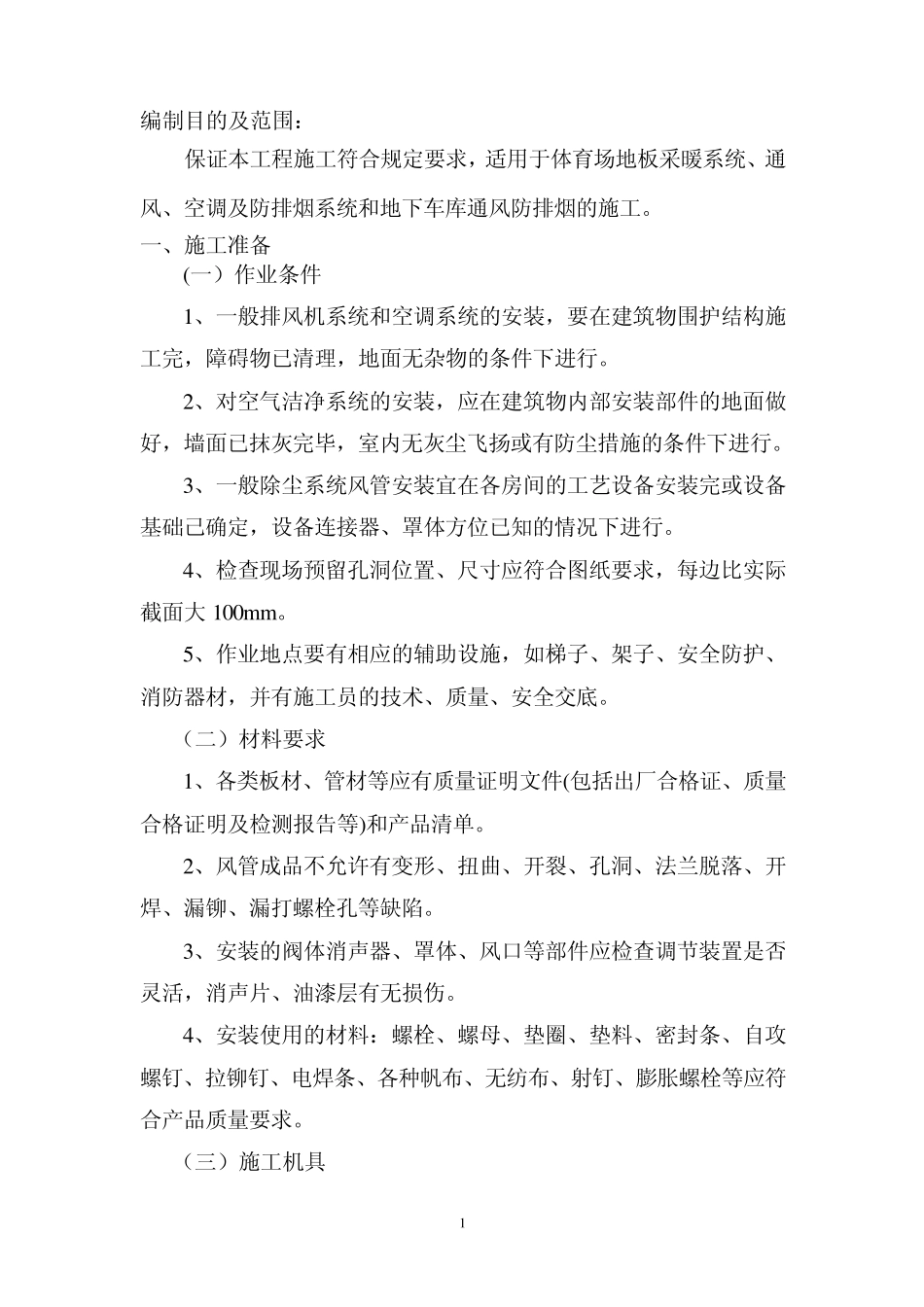

1 编制目的及范围： 保证本工程施工符合规定要求，适用于体育场地板采暖系统、通风、空调及防排烟系统和地下车库通风防排烟的施工。 一、施工准备 (一）作业条件 1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。 2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。 3、一般除尘系统风管安装宜在各房间的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。 4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大 100m m 。 5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。 （二）材料要求 1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。 2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。 3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。 （三）施工机具 2 手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。 二、操作工艺 （一）预埋件和预留洞： 1 、凡穿墙壁或楼板的采暖、通风及防排烟管道都应配合土建做好预留洞，应符合规范（ＧＢ5 0 2 4 2 －2 0 0 2 ）；采暖管道泵房炉房引入，穿外墙管线应作刚性防水套管，套管管径比设计管道管径大两号。其余穿楼板的采暖支立管，应在土建绑扎楼板筋时按设计位置，及时做好预留洞。 2 、管道刚性防水套管做法示意图： 砼 外 墙钢 制 套 管防 水 翼 环高膨 胀 水泥 砂 浆管 道油 麻挡 圈 3 、管道防腐 管道、设备、及容器清理、除锈：用刮刀、锉刀将管道、设备及 3 容器表面的氧化皮、铸砂除掉，再用钢丝刷将管道、设备及表面的浮锈除掉，然后用砂纸磨光，最后用棉丝将其擦净。 管道、设备防腐刷油：按设计要求进行防腐刷油，如设计无要求时，按下列规定进行：明装管道、设备、及容器防腐刷油，待交工前再刷两道面漆；暗装管道、设备防腐刷两道防锈漆，第二道...
