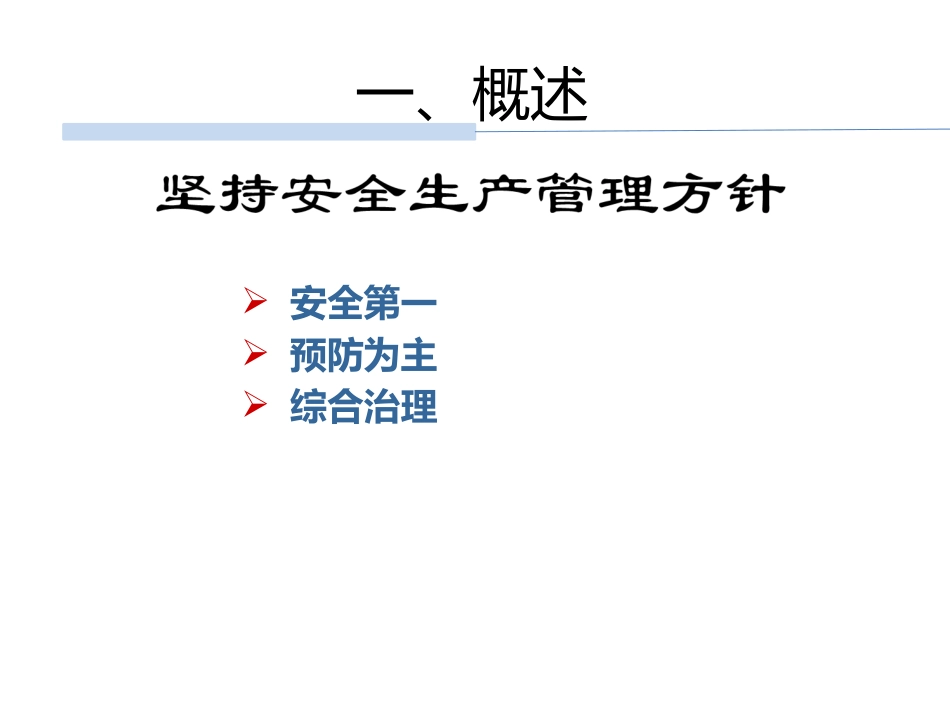

临时用电安全培训#404PAGENOTFOUND目录•一、概述•二、管理依据•三、持证上岗及专项方案•四、施工现场临时用电三原则•五、配电箱•六、电缆•七、现场照明•八、电动建筑机械的使用•九、施工现场常见临时用电安全隐患一、概述安全第一预防为主综合治理一、概述常见事故种类：1、触电事故：由于操作不慎或线缆老化等造成触电事故，严重导致人员伤亡。2、火灾事故：由于线路老化、破损、短路等造成电气火灾。3、设备损坏：如果用电配置不合理，电压过高或电压过低，或线路漏电等都会造成设备损坏。一、概述4个工人推脚手架被10000伏高压击倒3死两起事故一、概述两起事故二、管理依据GB50194-2014《建设工程施工现场供用电安全规范》JGJ46-2005《施工现场临时用电安全技术规范》JGJ59—2011《建筑施工安全检查标准》三、持证上岗及专项方案•建筑电工：特种作业人员•电工必须经过按国家现行标准考核合格后,持证上岗工作；其他用电人员必须通过相关安全教育培训的技术交底，考核合格后方可上岗工作。2年有效期•安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有专人监护。•施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计。四、施工现场临时用电三原则建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1采用三级配电系统；2采用TN-S接零保护系统；3采用二级漏电保护系统。四、施工现场临时用电三原则4.1三级配电系统4.1.1基本要求•配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。•总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱分配电箱三级箱设备三级箱设备分配电箱三级箱设备三级箱设备靠近电源≤30m≤3m专用开关箱四、施工现场临时用电三原则4.1三级配电系统•配电箱的电器安装板上必须分设PE线端子板和N线端子板。4.1.1基本要求N线端子板必须与金属电器安装板绝缘。进出线中的N线必须通过N线端子板连接PE线端子板必须与金属电器安装板做电气连接。进出线中PE线必须通过PE线端子板连接。四、施工现场临时用电三原则4.1三级配电系统•配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。•配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。4.1.2环境要求四、施工现场临时用电三原则4.2TN-S系统L1L3L2NPERCD漏电保护器断路器PE线重复接地电源中性点直接接地设备外露可导电部分接地四、施工现场临时用电三原则4.2TN-S系统•电力变压器低压侧或自备发电机组的中性点直接接地，接地电阻值一般不大于4Ω。•电力变压器低压侧或自备发电机组共引出5条线，其中除引出三条相线（火线）L1,L2,L3(A黄,B绿,C红）外，尚须于变压器二次侧或自备发电机组的中性点（N）接地处同时引出二条零线，一条叫做工作零线（N线、淡蓝色），另一条叫做保护零线（PE线、绿/黄双色）。•工作零线（N）与相线（L1,L2,L3）一起作为三相四线制电源线路使用；保护零线（PE）只作电气设备接零保护使用，即只用于连接电气设备正常情况下不带电的金属外壳、基座等。二种零线（N和PE）不得混用。•为保证接零保护系统可靠，在整个施工现场的PE线上应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω。4.2.1一般规定四、施工现场临时用电三原则4.3两级漏电保护•两级漏电保护是指在整个施工现场临时用电工程中，总配电箱（首级）中必须装设漏电保护器，开关箱（末级）中也必须装设漏电保护器。•目前基本达到三级漏电保护•应当注意级配：下级漏电不影响上一级正常用电四、施工现场临时用电三原则4.3两级漏电保护•两级漏电保护是指在整个施工现场临时用电工程中，总配电箱（首级）中必须装设漏电保护器，开关箱（末级）中也必须装设漏电保护器。•目前基本达到三级漏电保护•应当注意级配：下级漏电不影响上一级正常用电四、...
