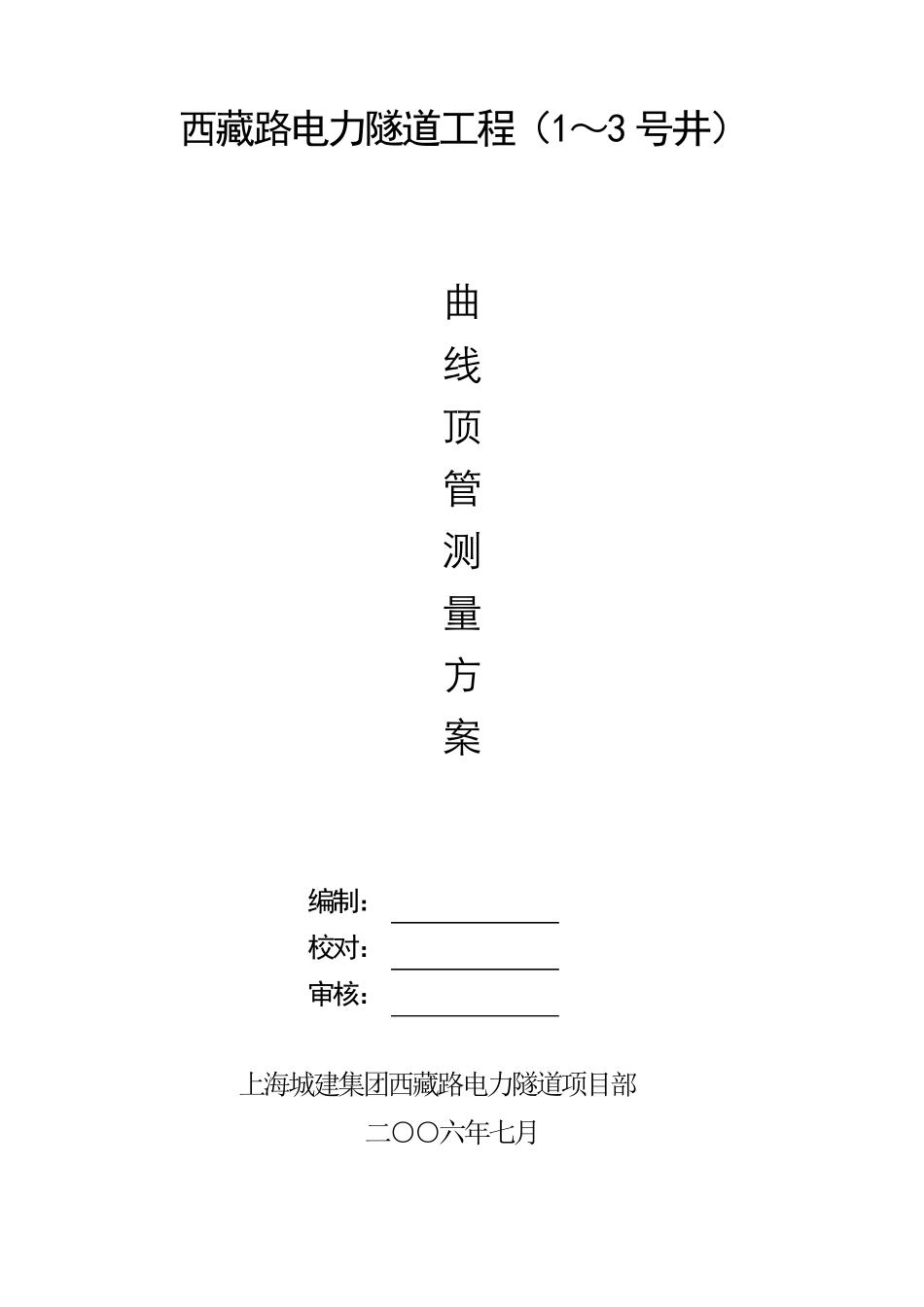

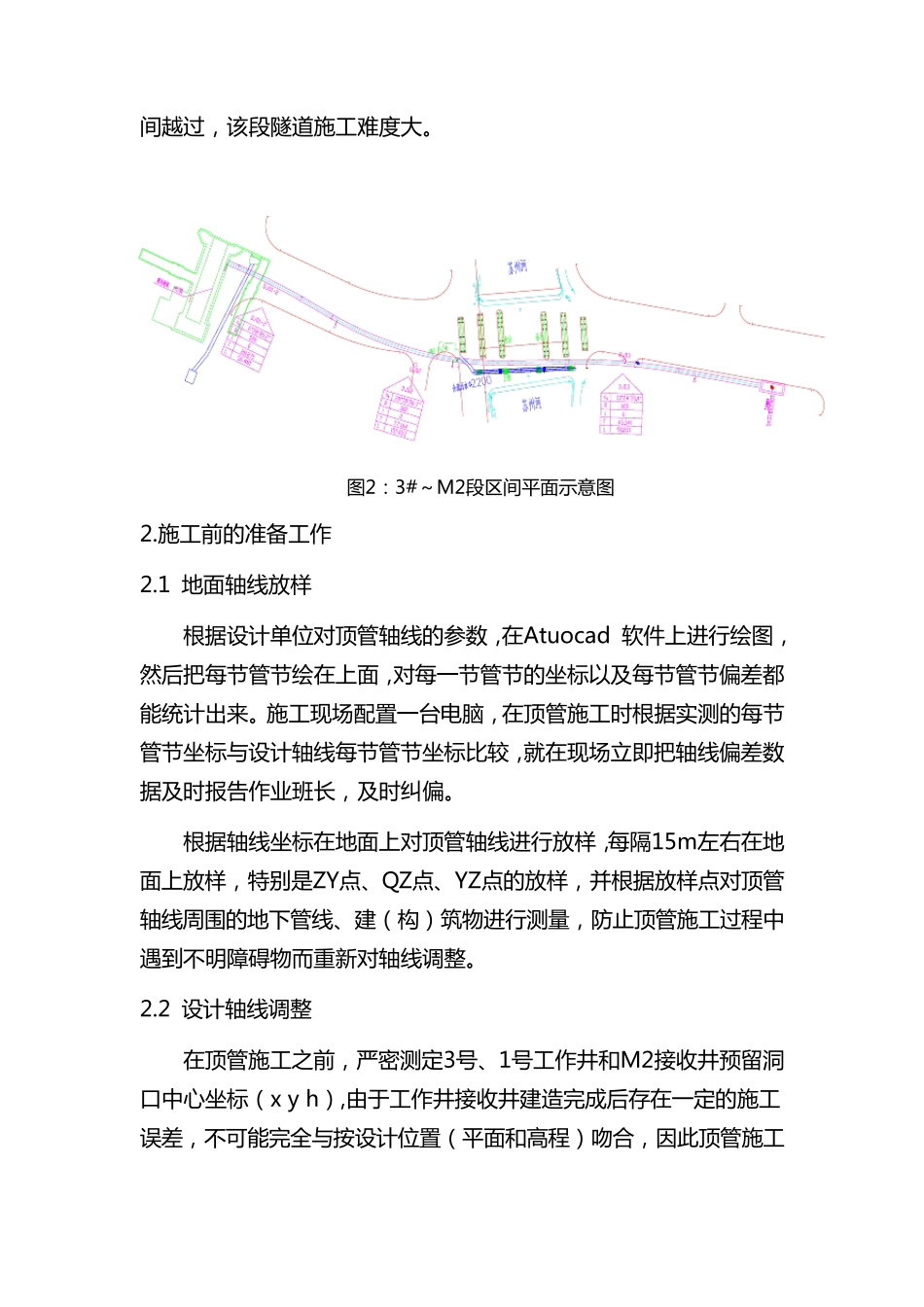

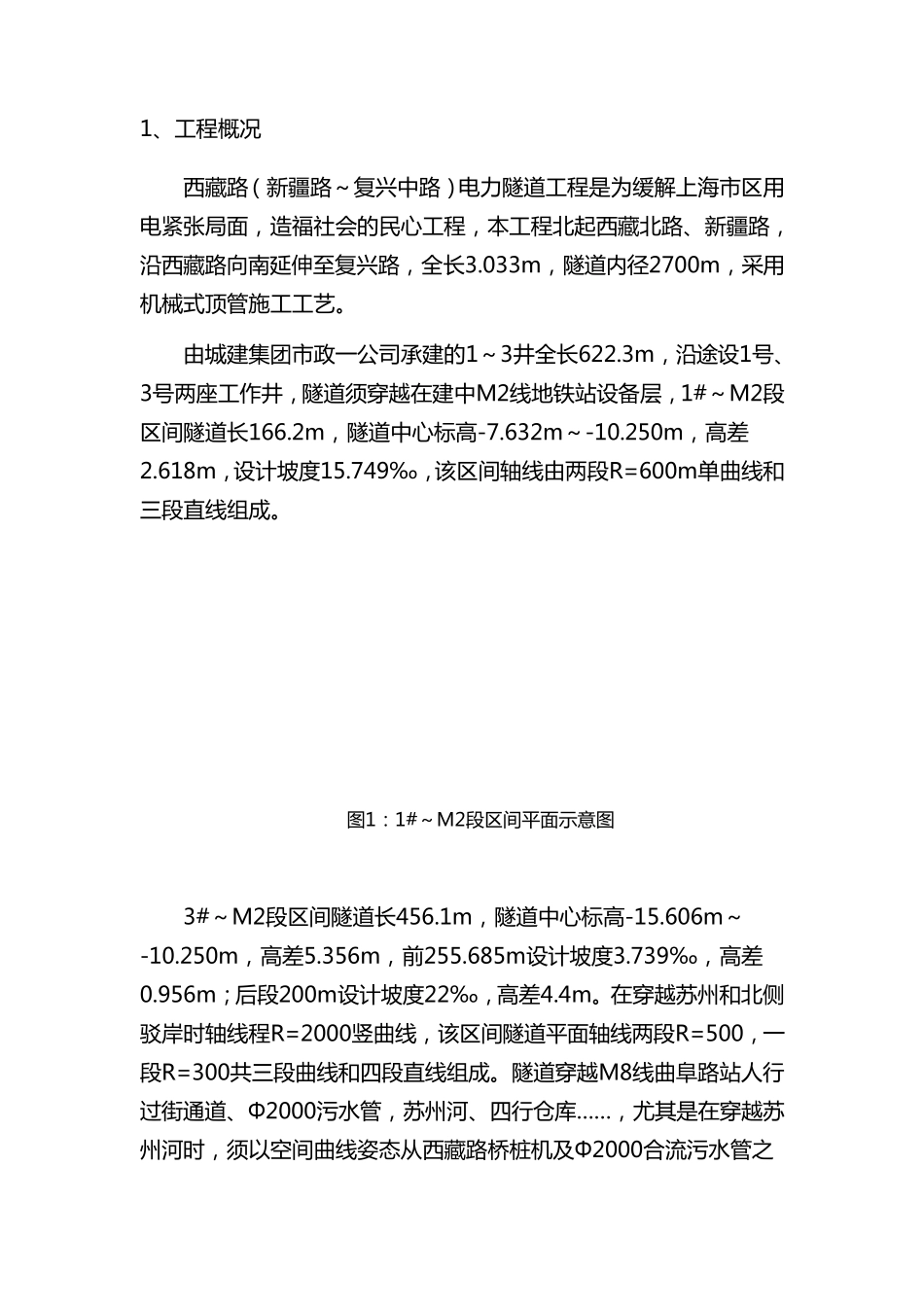

西藏路电力隧道工程(1~3 号井) 曲 线 顶 管 测 量 方 案 编制: 校对: 审核: 上海城建集团西藏路电力隧道项目部 二○○六年七月 1、工 程 概 况 西 藏 路 ( 新 疆 路 ~ 复 兴 中 路 ) 电 力 隧 道 工 程 是 为 缓 解 上 海 市 区 用电 紧 张 局 面 , 造 福 社 会 的 民 心 工 程 , 本 工 程 北 起 西 藏 北 路 、新 疆 路 ,沿 西 藏 路 向 南 延 伸 至 复 兴 路 , 全 长 3.033m, 隧 道 内 径 2700m, 采 用机 械 式 顶 管 施 工 工 艺 。 由 城 建 集 团 市 政 一 公 司 承 建 的 1~ 3井 全 长 622.3m, 沿 途 设 1号 、3号 两 座 工 作 井 , 隧 道 须 穿 越 在 建 中 M2线 地 铁 站 设 备 层 , 1#~ M2段区 间 隧 道 长 166.2m, 隧 道 中 心 标 高 -7.632m~ -10.250m, 高 差2.618m, 设 计 坡 度 15.749‰, 该区 间 轴线 由 两 段 R=600m单曲线 和三段 直线 组成。 图1:1#~ M2段 区 间 平面 示意图 3#~ M2段 区 间 隧 道 长 456.1m, 隧 道 中 心 标 高 -15.606m~-10.250m, 高 差 5.356m, 前255.685m设 计 坡 度 3.739‰, 高 差0.956m;后段 200m设 计 坡 度 22‰, 高 差 4.4m。 在 穿 越 苏州和北 侧驳岸时轴线 程 R=2000竖曲线 , 该区 间 隧 道 平面 轴线 两 段 R=500, 一段 R=300共三段 曲线 和四段 直线 组成。 隧 道 穿 越 M8线 曲阜路 站 人行过 街 通 道 、Φ2000污 水 管 , 苏州河 、四行仓 库 ……, 尤 其 是 在 穿 越 苏州河 时, 须 以 空 间 曲线 姿 态 从 西 藏 路 桥 桩 机 及 Φ2000合 流 污 水 管 之间 越 过 , 该 段 隧 道 施 工 难 度 大 。 图 2: 3#~ M2段 区 间 平 面 示 意 图 2.施 工 前 的 准 备 工 作 2.1 地 面 轴 线 放 样 根 据 设 计 单 位 对 顶 管 轴 线 的 参 数 , 在 Atuocad 软 件 上 进 行 绘 图 ,然 后 把 每 节 管 节 绘 在 上 面 , 对 每 一 节 管 节 的 坐 标 以 及 每 节 管 节 偏 差 都能 统 计 出 来 。 施 工 现 场 配 置 一 台 电...
