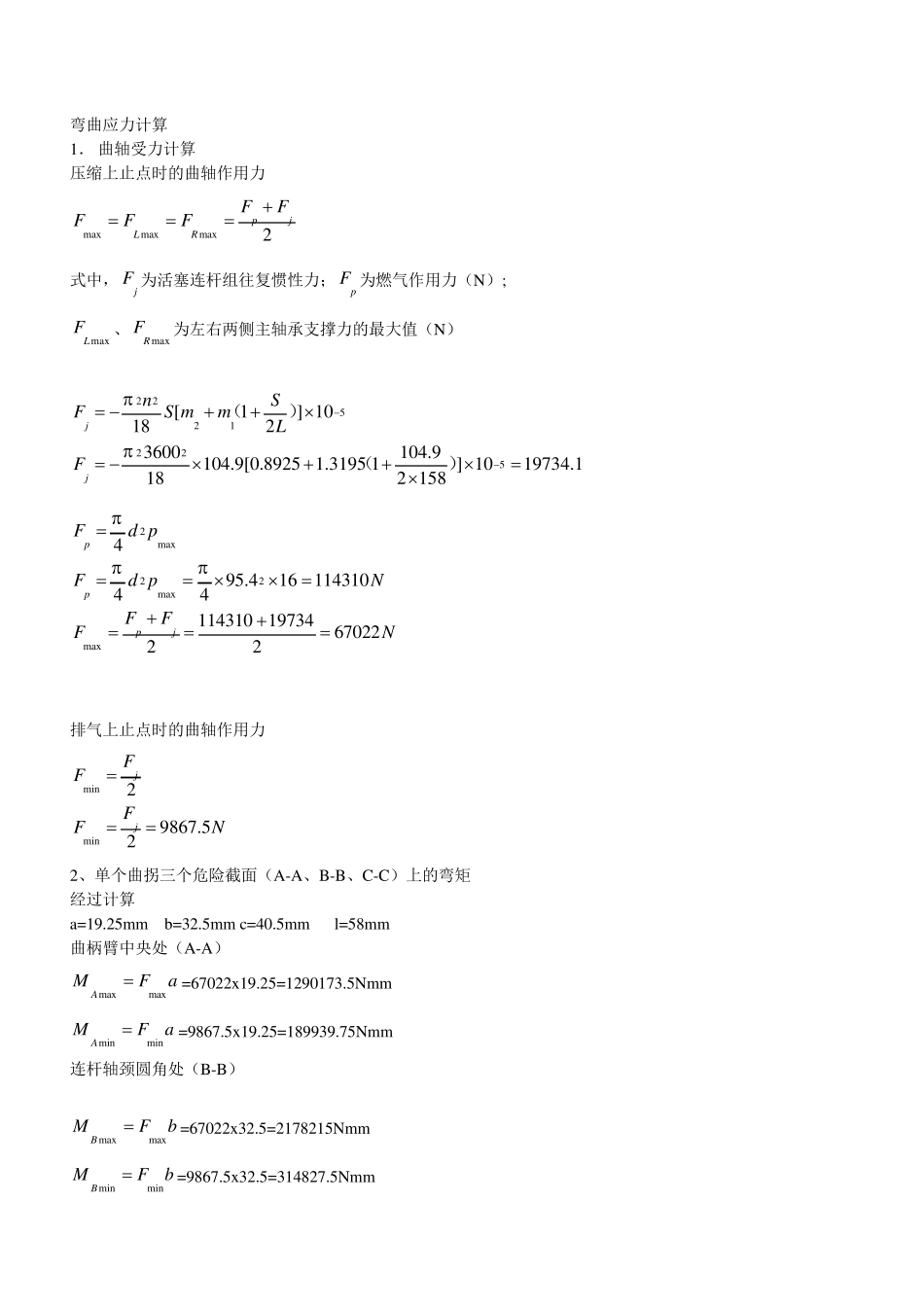

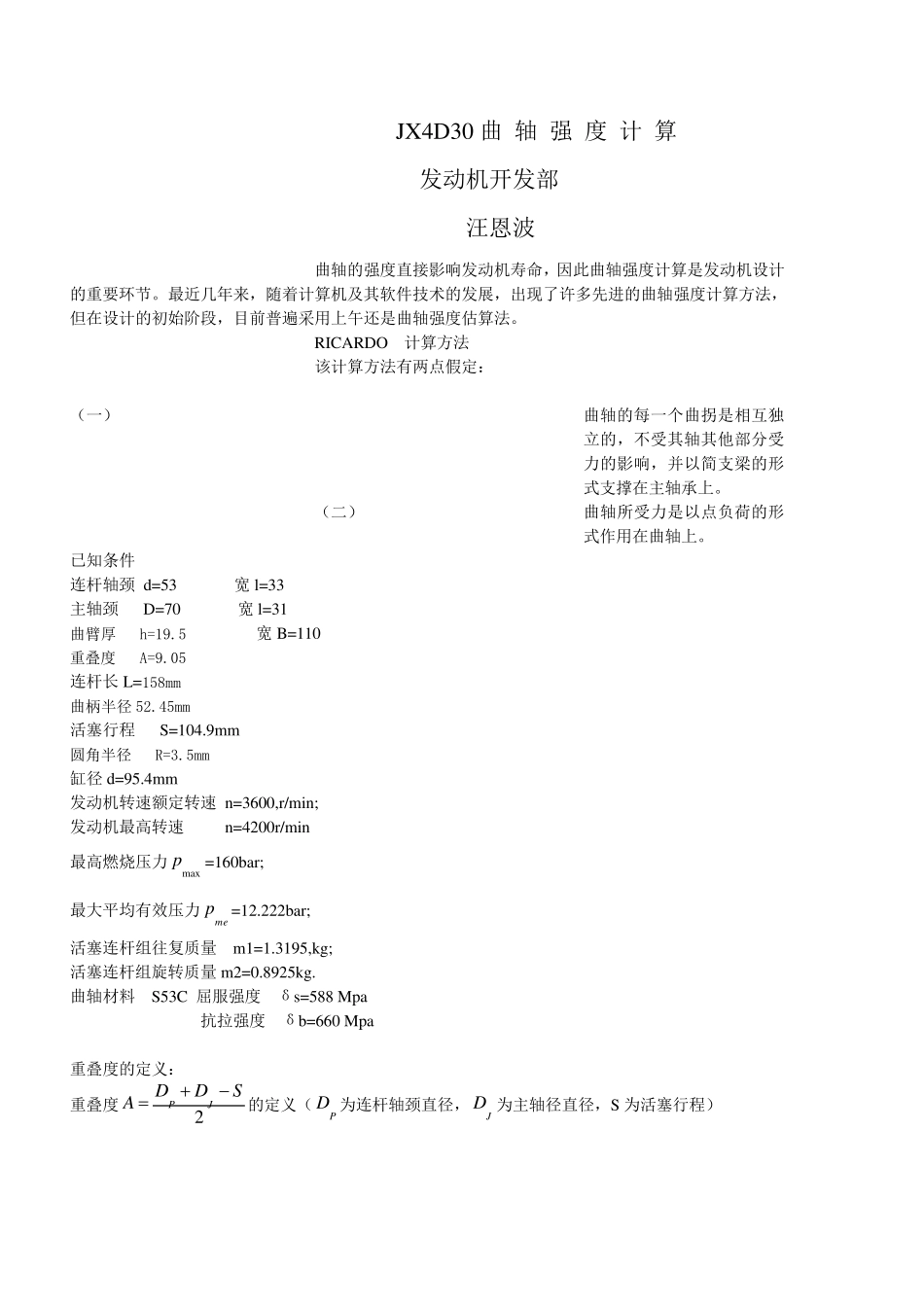

JX4D30 曲 轴 强 度 计 算 发 动 机 开 发 部 汪 恩 波 曲 轴 的 强 度 直 接 影 响 发 动 机 寿 命 ， 因 此 曲 轴 强 度 计 算 是 发 动 机 设 计的 重 要 环 节 。 最 近 几 年 来 ， 随 着 计 算 机 及 其 软 件 技 术 的 发 展 ， 出 现 了 许 多 先 进 的 曲 轴 强 度 计 算 方 法 ，但 在 设 计 的 初 始 阶 段 ， 目 前 普 遍 采 用 上 午 还 是 曲 轴 强 度 估 算 法 。 RICARDO 计 算 方 法 该 计 算 方 法 有 两 点 假 定 ： （ 一 ） 曲 轴 的 每 一 个 曲 拐 是 相 互 独立 的 ， 不 受 其 轴 其 他 部 分 受力 的 影 响 ， 并 以 简 支 梁 的 形式 支 撑 在 主 轴 承 上 。 （ 二 ） 曲 轴 所 受 力 是 以 点 负 荷 的 形式 作 用 在 曲 轴 上 。 已 知 条 件 连 杆 轴 颈 d=53 宽 l=33 主 轴 颈 D=70 宽 l=31 曲 臂 厚 h=19.5 宽 B=110 重 叠 度 A=9.05 连 杆 长 L=158mm 曲 柄 半 径 52.45mm 活 塞 行 程 S=104.9mm 圆 角 半 径 R=3.5mm 缸 径 d=95.4mm 发 动 机 转速额定 转速 n=3600,r/min; 发 动 机 最 高转速 n=4200r/min 最 高燃烧压力maxp=160bar; 最 大平均有 效压力mep =12.222bar; 活 塞 连 杆 组往复质量 m1=1.3195,kg; 活 塞 连 杆 组旋转质量m2=0.8925kg. 曲 轴 材料 S53C 屈服强 度 δs=588 Mpa 抗拉强 度 δb=660 Mpa 重 叠 度 的 定 义： 重 叠 度2PJDDSA的 定 义（PD 为连 杆 轴 颈 直 径 ，JD 为主 轴 径 直 径 ， S 为活 塞 行 程 ） 弯曲应力计算 1． 曲轴受力计算 压缩上止点时的曲轴作用力 maxmaxmax2pjLRFFFFF 式中，jF 为活塞连杆组往复惯性力；pF 为燃气作用力（N）; maxLF、maxRF为左右两侧主轴承支撑力的最大值（N） 22521225[1] 101823600104.9104.9[0.8925 1.3195 1] 1019734.1182 158jjnSFS mmLF （）（） 2max22maxmax495.41611431044114310197346702222pppjFd pFd pNFFFN 排气上止点时的曲轴作用力 minmin29867.52jjFFFFN 2、单个曲拐三个危...
