曳引力及曳引机选型计算

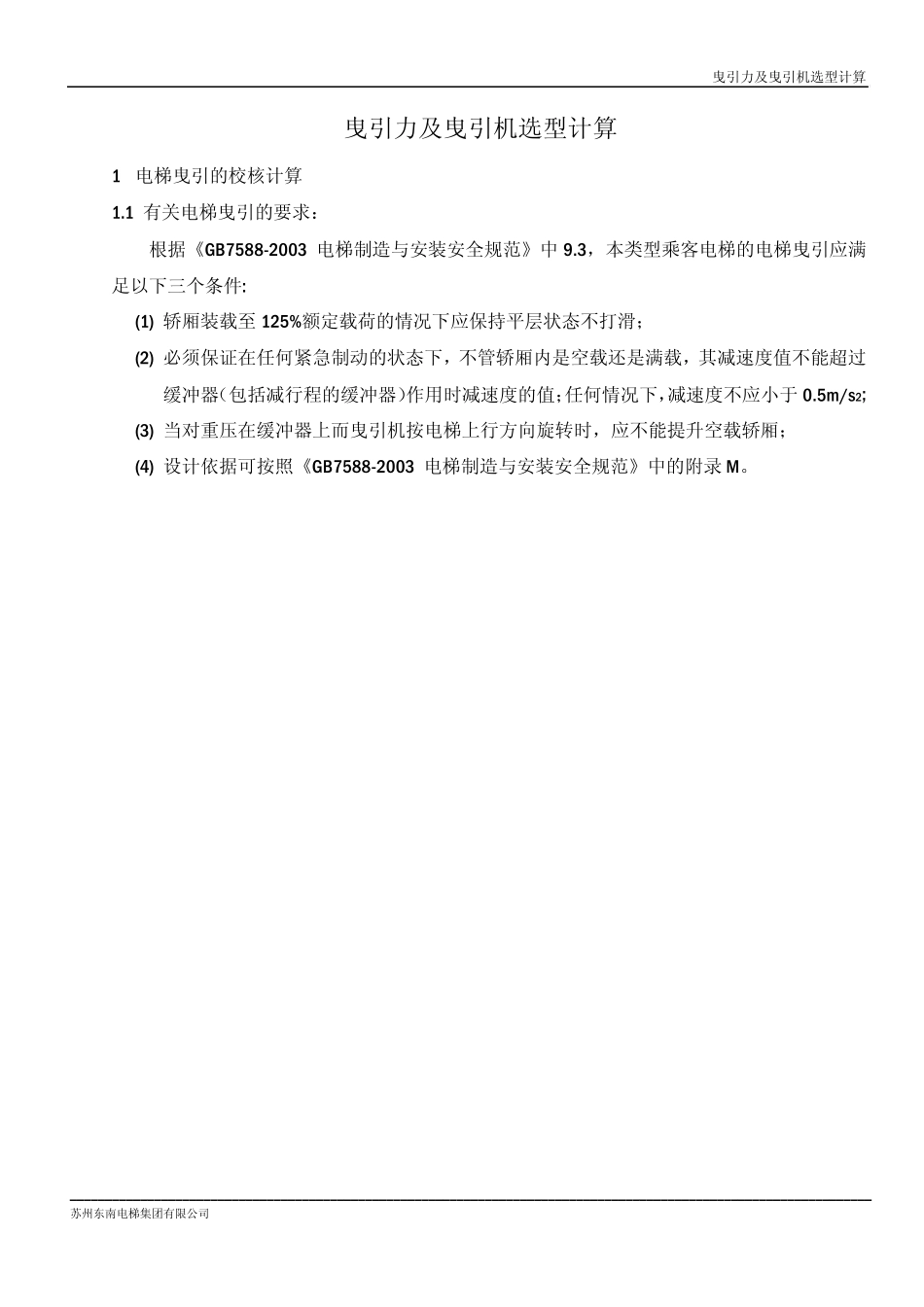

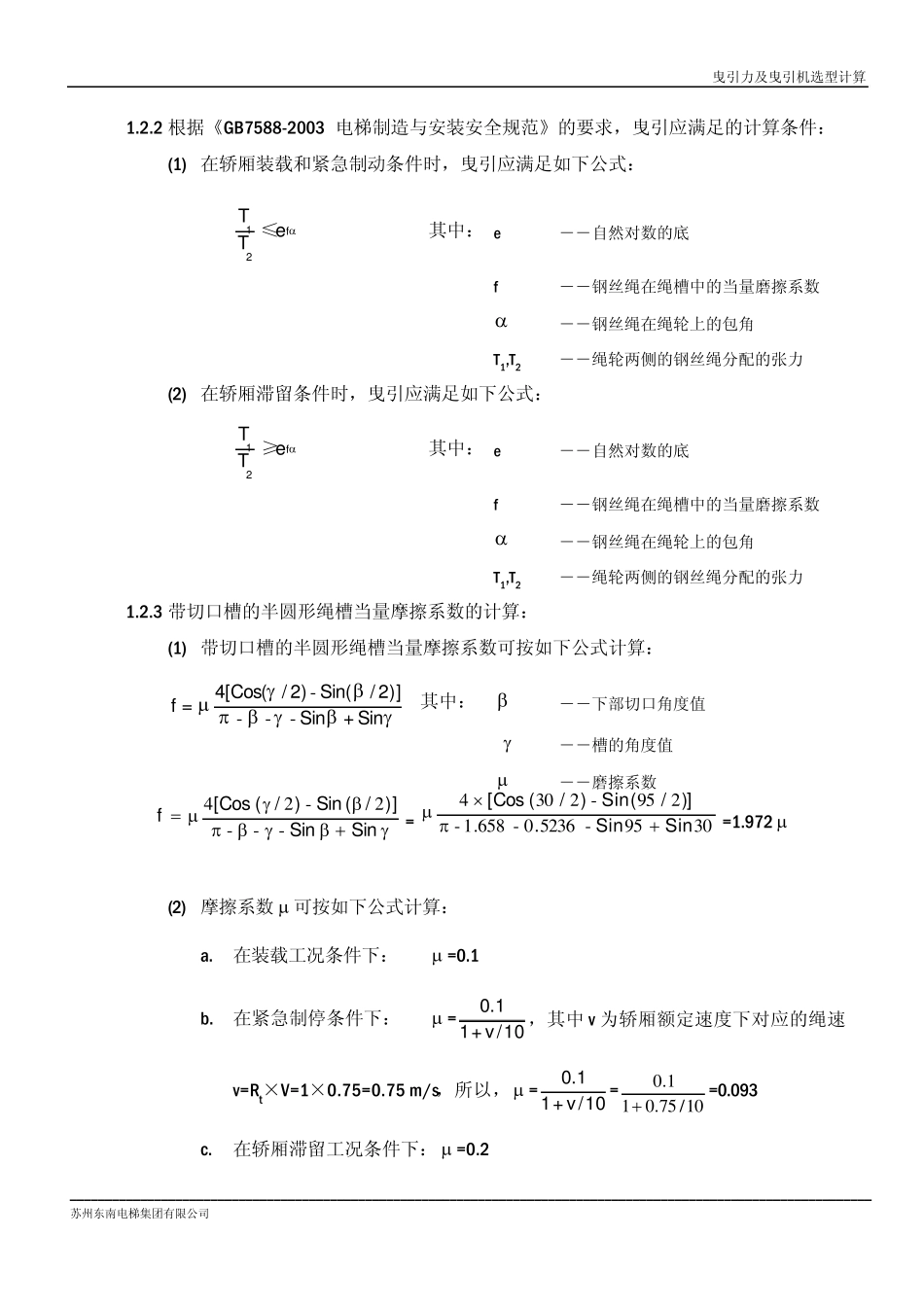

曳引力及曳引机选型计算 __________________________________________________________________________________________________________________ 苏州东南电梯集团有限公司 曳引力及曳引机选型计算 1 电梯曳引的校核计算 1.1 有关电梯曳引的要求： 根据《GB7588-2003 电梯制造与安装安全规范》中 9.3，本类型乘客电梯的电梯曳引应满足以下三个条件: (1) 轿厢装载至 125%额定载荷的情况下应保持平层状态不打滑； (2) 必须保证在任何紧急制动的状态下，不管轿厢内是空载还是满载，其减速度值不能超过缓冲器（包括减行程的缓冲器）作用时减速度的值；任何情况下，减速度不应小于 0.5m/s2; (3) 当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不能提升空载轿厢； (4) 设计依据可按照《GB7588-2003 电梯制造与安装安全规范》中的附录M。 曳引力及曳引机选型计算 __________________________________________________________________________________________________________________ 苏州东南电梯集团有限公司 1.2 电梯曳引的校核计算： 1.2.1 计算选用参数： 本类型乘客电梯的曳引轮绳槽采用带切口的半圆槽。表 1.1 中的参数为本计算选用参数。 表 1.1 参数名称 参数代号 单位 参数值 备注 本类型电梯轿厢自重 P Kg 800 电梯额定速度 V m/s 0.75 电梯平衡系数 q % 48 额定载重量 Q Kg 630 电梯提升高度 H m 57.92 本类型电梯曳引钢丝绳的倍率（曳引比） tR 1 采用钢丝绳根数 rN 8 本类型电梯采用钢丝绳单位长度重量 rg Kg/m 0.347 本类型电梯采用补偿链根数 compN 0 本类型电梯采用补偿链单位长度重量 compg Kg/m 0 本类型电梯采用随行电缆根数 ctN 1 本类型电梯采用随行电缆单位长度重量 ctg Kg/m 0.98 自然对数的底 e 2.71828 钢丝绳在绳轮上的包角  degree 180 rad 3.1416 曳引轮半圆槽开口角  degree 30 曳引轮半圆槽下部切口角  degree 95 重力加速度 g m/s 2 9.81 曳引力及曳引机选型计算 __________________________________________________________________________________________________________________ 苏州东南电梯集团有限公司 1.2.2 根据《GB7588-2003 电梯制造与安装安全规范》的要求，曳引应满足的计算条件： (1) 在轿厢装载和紧急制动条件时，曳引应满足如下公式： f21eTT ≤ 其中： e ...
