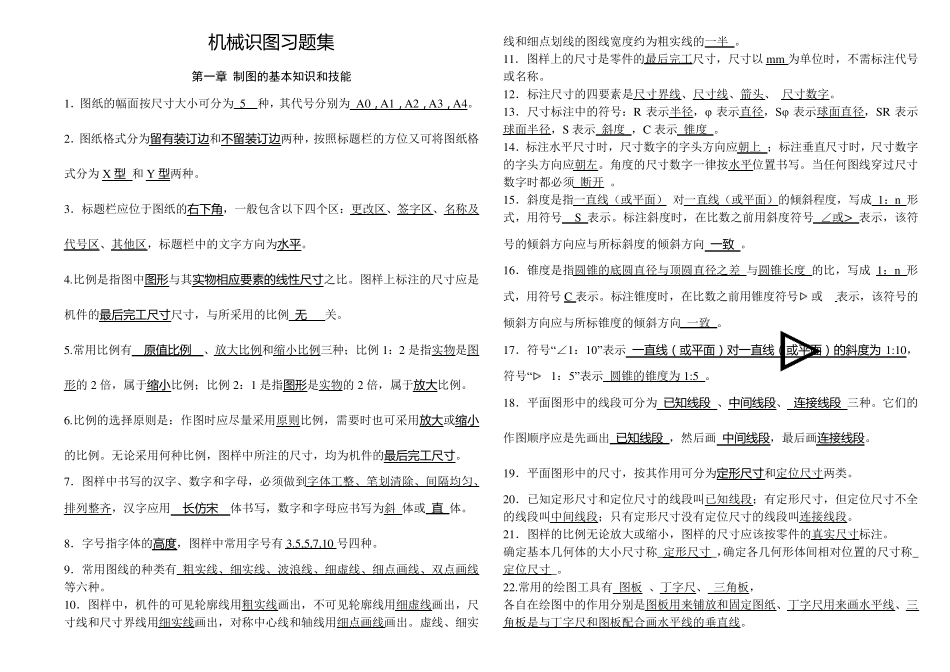

机 械 识 图 习 题 集 第一章 制图的基本知识和技能 1．图纸的幅面按尺寸大小可分为 5 种，其代号分别为 A0， A1， A2， A3， A4。 2．图纸格式分为留 有 装 订 边 和不 留 装 订 边 两种，按照标题栏的方位又可将图纸格式分为 X 型 和 Y 型 两种。 3．标题栏应位于图纸的右 下 角 ，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水 平 。 4.比例是指图中图 形 与其实 物 相 应 要 素 的 线 性 尺 寸 之比。图样上标注的尺寸应是机件的最 后 完 工 尺 寸 尺寸，与所采用的比例 无 关。 5.常用比例有 原 值 比 例 、放大比例和缩小比例三种；比例 1：2 是指实物是图形的 2 倍，属于缩 小 比例；比例 2：1 是指图 形 是实物的 2 倍，属于放 大 比例。 6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放 大 或缩 小的比例。无论采用何种比例，图样中所注的尺寸，均为机件的最 后 完 工 尺 寸 。 7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用 长 仿 宋 体书写，数字和字母应书写为斜 体或 直 体。 8．字号指字体的高 度 ，图样中常用字号有 3.5,5,7,10 号四种。 9．常用图线的种类有 粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。 10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。虚线、细实线和细点划线的图线宽度约为粗实线的一半 。 11．图样上的尺寸是零件的最后完工尺寸，尺寸以 mm 为单位时，不需标注代号或名称。 12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、 尺寸数字。 13．尺寸标注中的符号：R 表示半径，φ 表示直径，Sφ 表示球面直径，SR 表示球面半径，S 表示 斜度 ，C 表示 锥度 。 14．标注水平尺寸时，尺寸数字的字头方向应朝上 ；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须 断开 。 15．斜度是指一直线（或平面） 对一直线（或平面）的倾斜程度，写成 1：n 形式，用符号 S 表示。标注斜度时，在比数之前用斜度符号 ∠或> 表示，该符号的倾斜方向应与所标斜度的倾斜方向 一致 。 16．锥度是指圆锥的...
