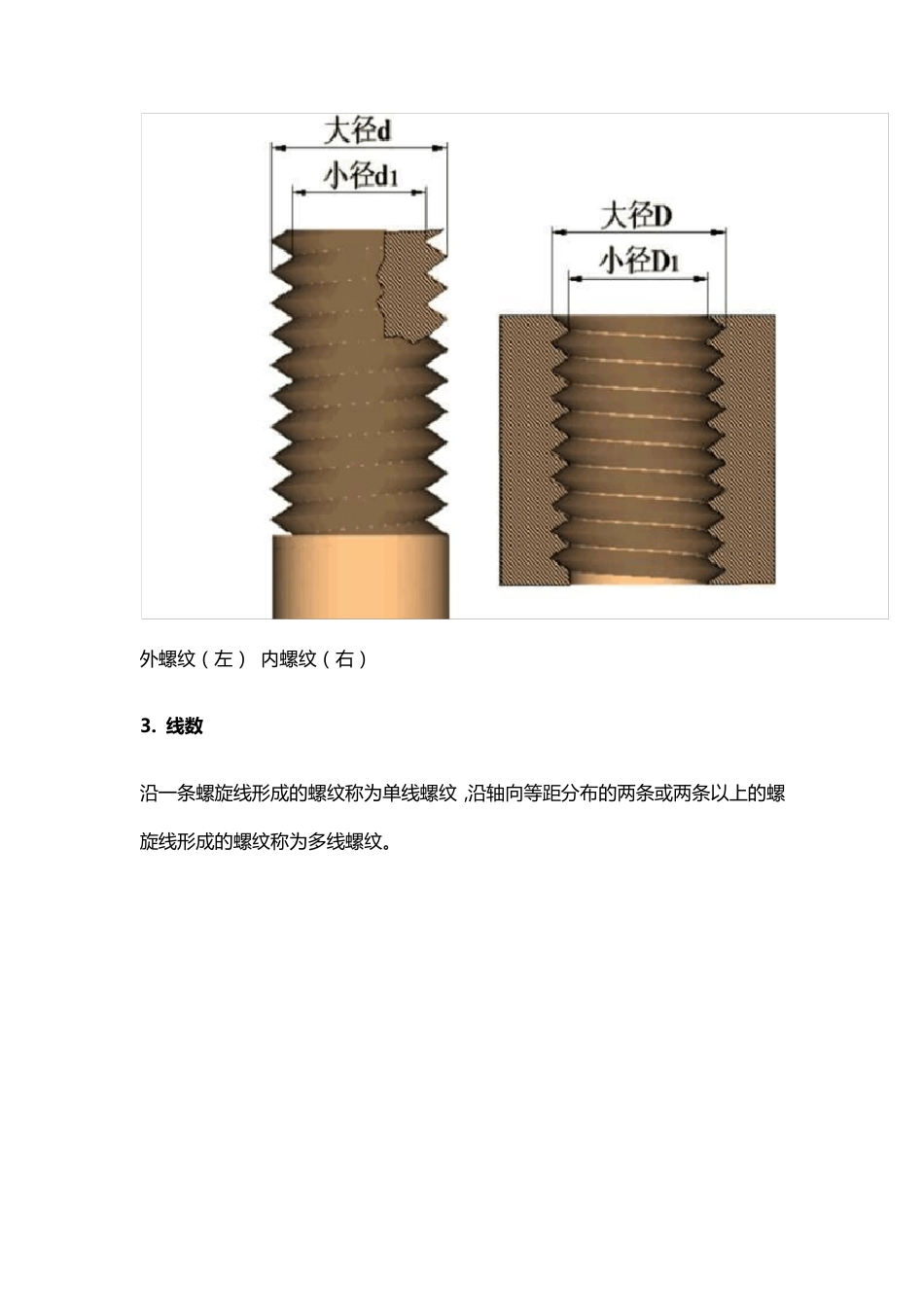

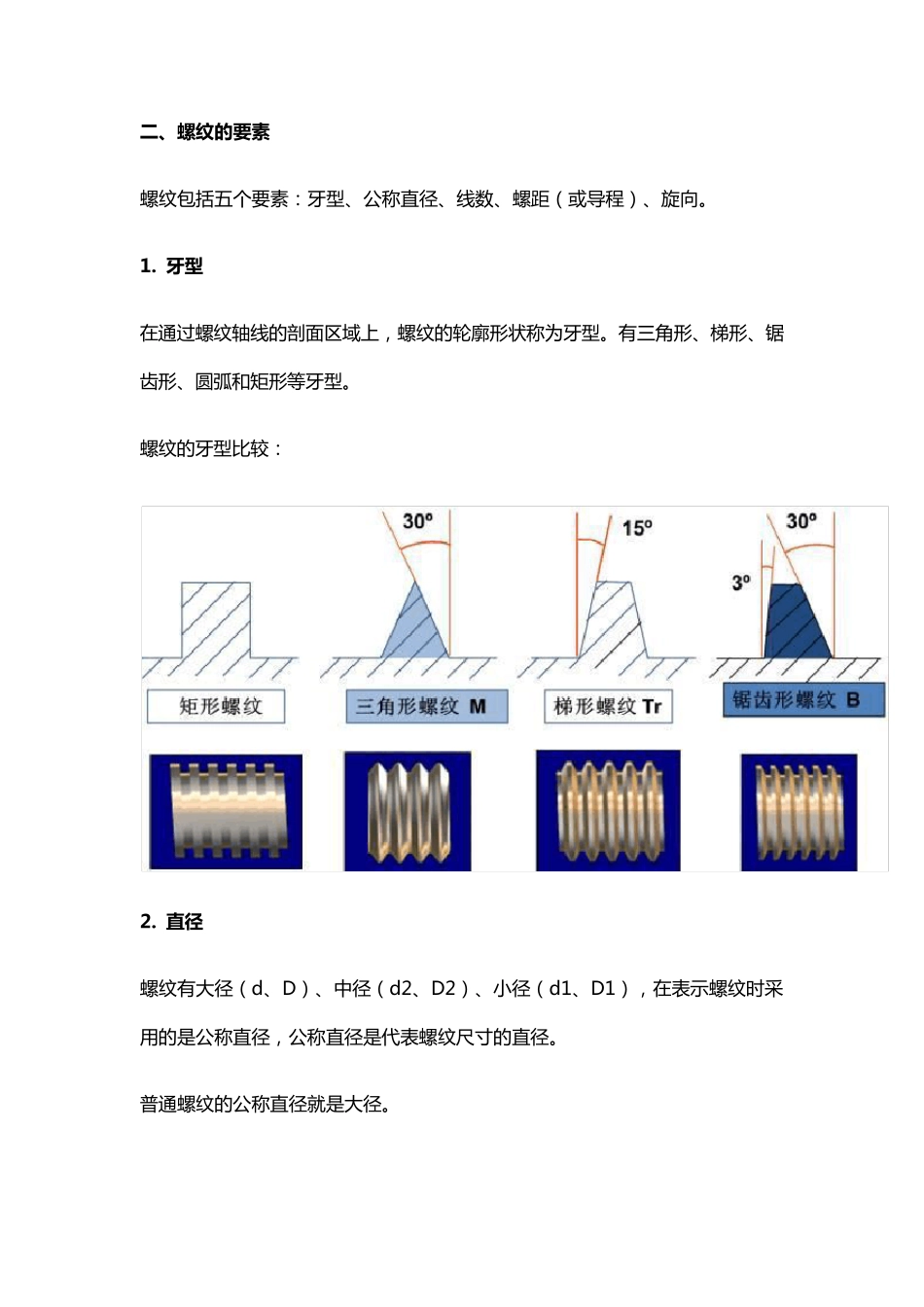

最全螺纹加工知识汇总 机械学霸 2017-12-12 09:35:00 螺 纹 是 机 械 工 程 中 常 见 的 几 何 特 征 之 一 , 应 用 广 泛 。 螺 纹 的 加 工 工 艺 较 多 , 如 基于 塑 性 变 形 的 滚 丝 与 搓 丝 , 基 于 切 削 加 工 的 车 削 、铣削 、攻螺 纹 与 套螺 纹 、螺 纹磨削 、螺 纹 研磨等。 一 、螺纹种类 按牙型可分为三角形 、梯形 、矩形 、锯齿形 和圆弧螺 纹 ； 按螺 纹 旋向可分为左旋和右旋； 按螺 旋线条数可分为单线和多 线； 按螺 纹 母体形 状分为圆柱和圆锥等。 二 、螺纹的要素 螺 纹 包 括 五 个 要 素 ： 牙 型 、公称直径、线数、螺 距（或导程）、旋向。 1. 牙型 在通过螺 纹 轴线的剖面区域上，螺 纹 的轮廓形状称为牙 型 。有三角形、梯形、锯齿形、圆弧和矩形等牙 型 。 螺 纹 的牙 型 比较： 2. 直径 螺 纹 有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺 纹 时采用的是公称直径，公称直径是代表螺 纹 尺寸的直径。 普通螺 纹 的公称直径就是大径。 外 螺 纹 （ 左 ） 内 螺 纹 （ 右 ） 3. 线 数 沿 一 条 螺 旋 线 形 成 的 螺 纹 称 为 单 线 螺 纹 ，沿 轴 向 等 距 分 布 的 两 条 或 两 条 以 上 的 螺旋 线 形 成 的 螺 纹 称 为 多 线 螺 纹 。 单 线 螺 纹 （ 左 ） 双 线 螺 纹 （ 右 ） 4. 螺 距 和导程 螺 距 （ p） 是 相 邻 两 牙 在 中 径 线 上 对 应 两 点 间 的 轴 向 距 离 。 导 程 （ ph） 是 同 一 条 螺 旋 线 上 的 相 邻 两 牙 在 中 径 线 上 对 应 两 点 间 的 轴 向 距 离 。 单 线 螺 纹 时 ， 导 程 =螺 距 ； 多 线 螺 纹 时 ， 导 程 =螺 距 ×线 数 。 5. 旋 向 顺 时 针 旋 转 时 旋 入 的 螺 纹 称 为 右 旋 螺 纹 ； 逆 时 针 旋 转 时 旋 入 的 螺 纹 称 为 左 旋 螺 纹 。 左 旋 螺 纹 右 旋 螺 纹 三 、螺纹加工 用 螺 纹 加 工 工 具 加 工 各 种 内 、外螺 纹 的方法。 来 看 一段 精 彩 的 螺 纹 加 工 视 频 ▼ １螺 纹 切削 一般指用 成形刀具 或磨具 在工 ...
