最小频移键控(MSK)正交调制与相干解调系统的仿真

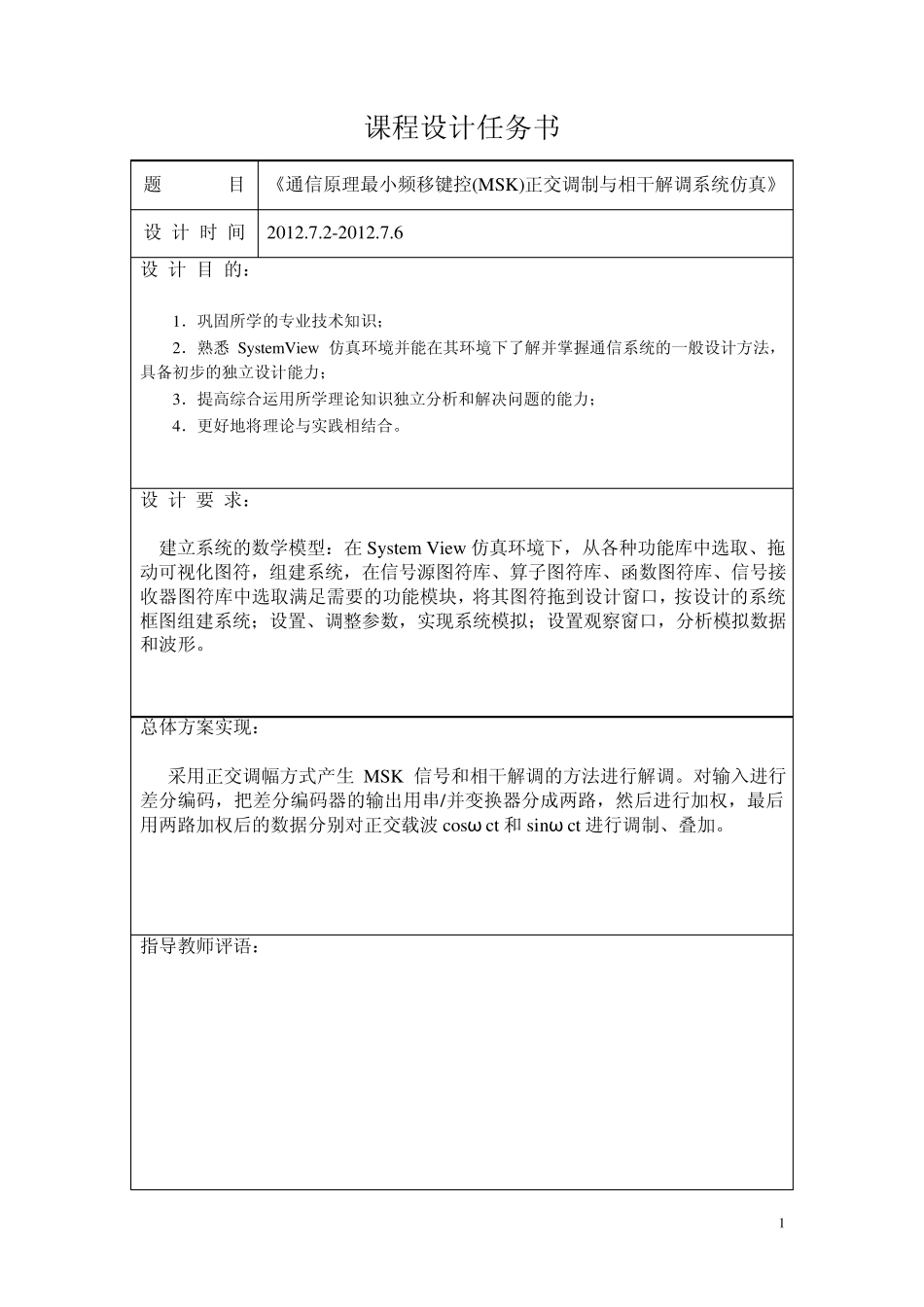

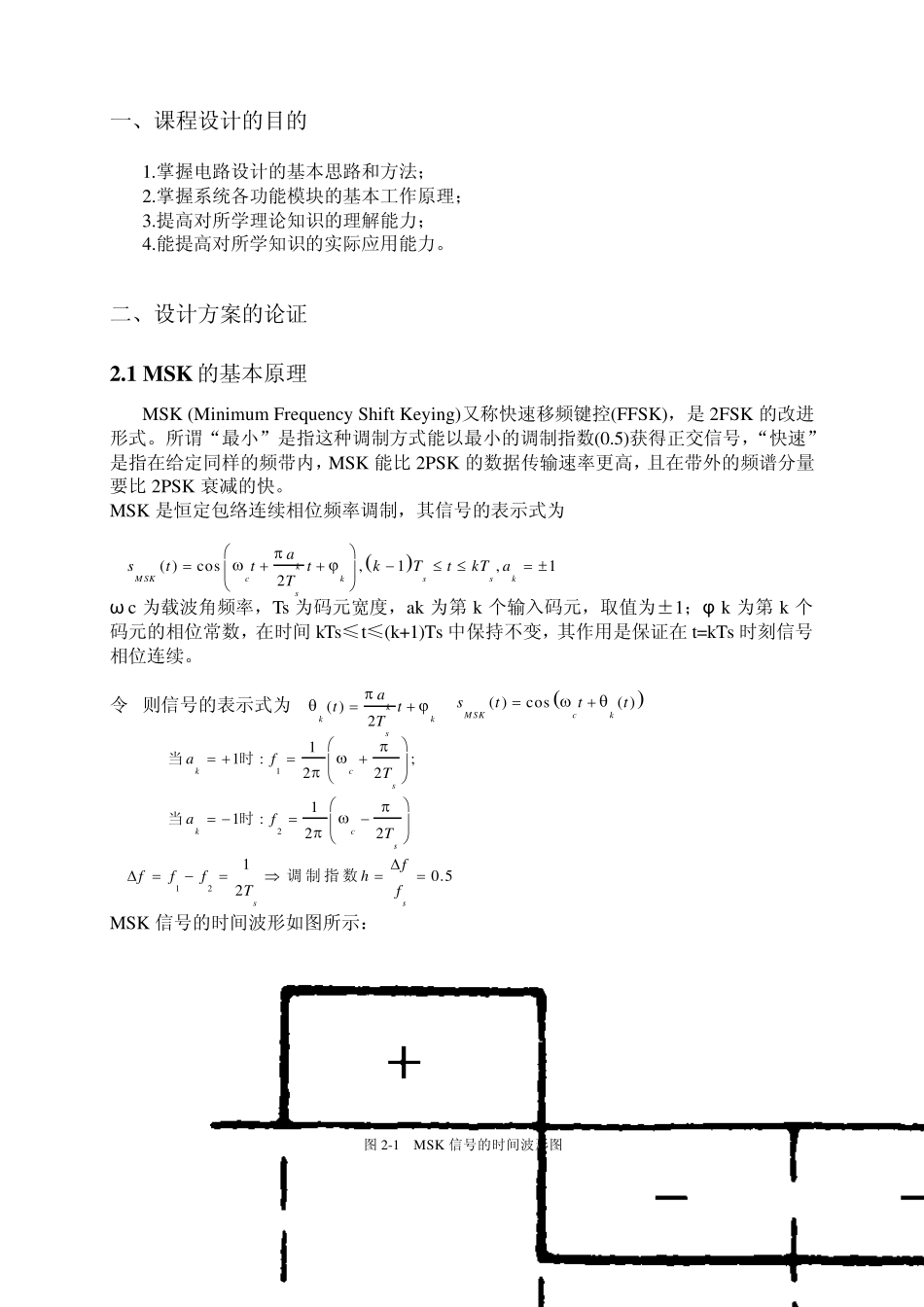

湖南科技大学 信息与电气工程学院 《通信原理》课程设计报告 题 目： 最小频移键控(MSK)正交调 制与相干解调系统的仿真 专 业： 电子信息工程 班 级： 2 班 姓 名： 曾有根 学 号： 0904030218 1 课程设计任务书 题 目 《通信原理最小频移键控(MSK)正交调制与相干解调系统仿真》 设 计 时 间 2012.7.2-2012.7.6 设 计 目 的： 1．巩固所学的专业技术知识； 2．熟悉SystemView 仿真环境并能在其环境下了解并掌握通信系统的一般设计方法，具备初步的独立设计能力； 3．提高综合运用所学理论知识独立分析和解决问题的能力； 4．更好地将理论与实践相结合。 设 计 要 求： 建立系统的数学模型：在System View 仿真环境下，从各种功能库中选取、拖动可视化图符，组建系统，在信号源图符库、算子图符库、函数图符库、信号接收器图符库中选取满足需要的功能模块，将其图符拖到设计窗口，按设计的系统框图组建系统；设置、调整参数，实现系统模拟；设置观察窗口，分析模拟数据和波形。 总体方案实现： 采用正交调幅方式产生 MSK 信号和相干解调的方法进行解调。对输入进行差分编码，把差分编码器的输出用串/并变换器分成两路，然后进行加权，最后用两路加权后的数据分别对正交载波 cosω ct 和sinω ct 进行调制、叠加。 指导教师评语： 1 一、课程设计的目的 1.掌握电路设计的基本思路和方法； 2.掌握系统各功能模块的基本工作原理； 3.提高对所学理论知识的理解能力； 4.能提高对所学知识的实际应用能力。 二、设计方案的论证 2.1 MSK 的基本原理 MSK (Minimu m Frequ ency Shift Key ing)又称快速移频键控(FFSK)，是2FSK 的改进形式。所谓“最小”是指这种调制方式能以最小的调制指数(0.5)获得正交信号，“快速”是指在给定同样的频带内，MSK 能比2PSK 的数据传输速率更高，且在带外的频谱分量要比2PSK 衰减的快。 MSK 是恒定包络连续相位频率调制，其信号的表示式为 ω c 为载波角频率，Ts 为码元宽度，ak 为第k 个输入码元，取值为±1；φ k 为第k 个码元的相位常数，在时间 kTs≤t≤(k+1)Ts 中保持不变，其作用是保证在t=kTs 时刻信号相位连续。 令 则信号的表示式为 MSK 信号的时间波形如图所示： 图 2-1 MSK 信号的时间波形图 ( )cos,1,12kMSKckssksastttkTtkTaT ( )2kkksattT( )c...
