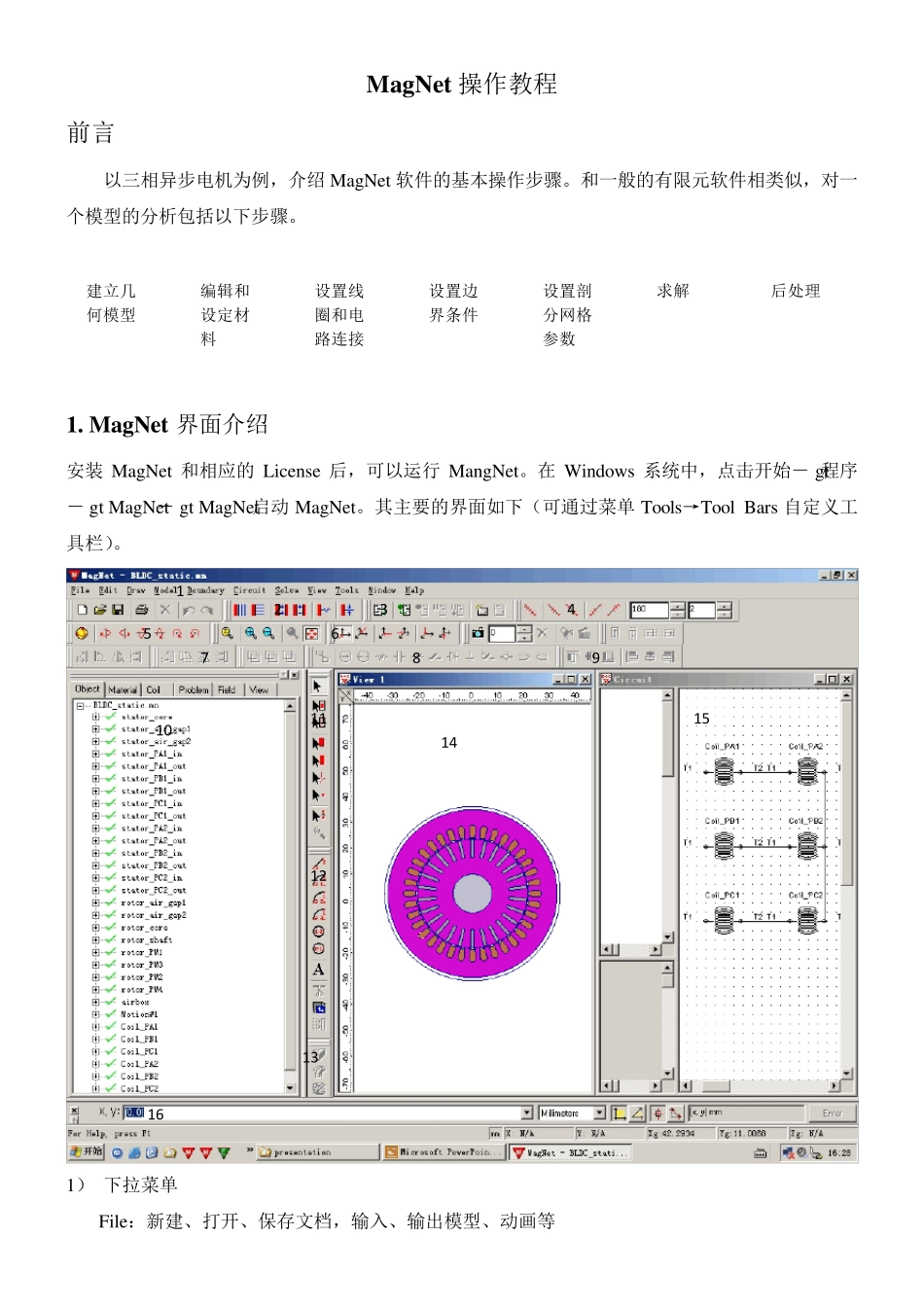

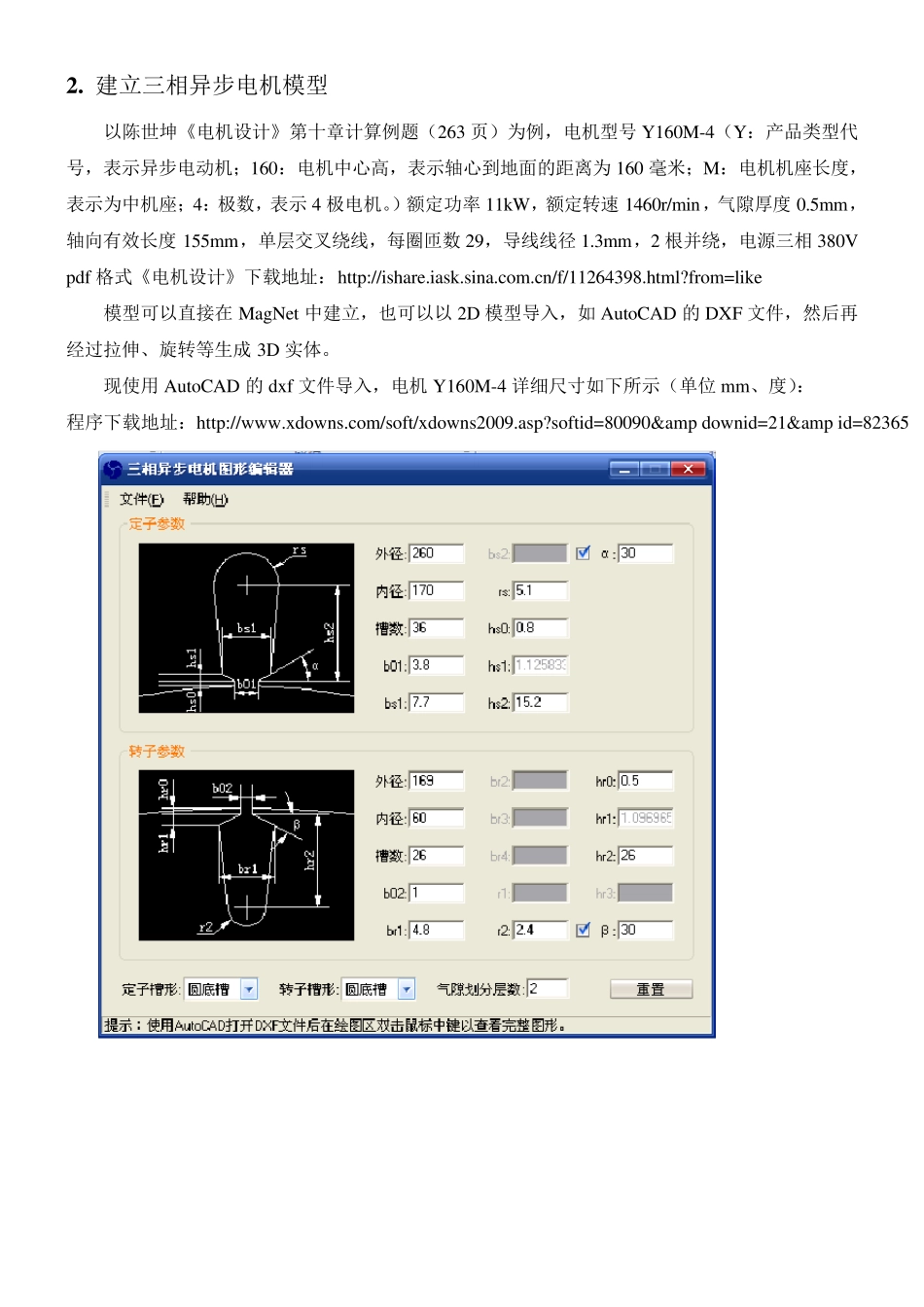

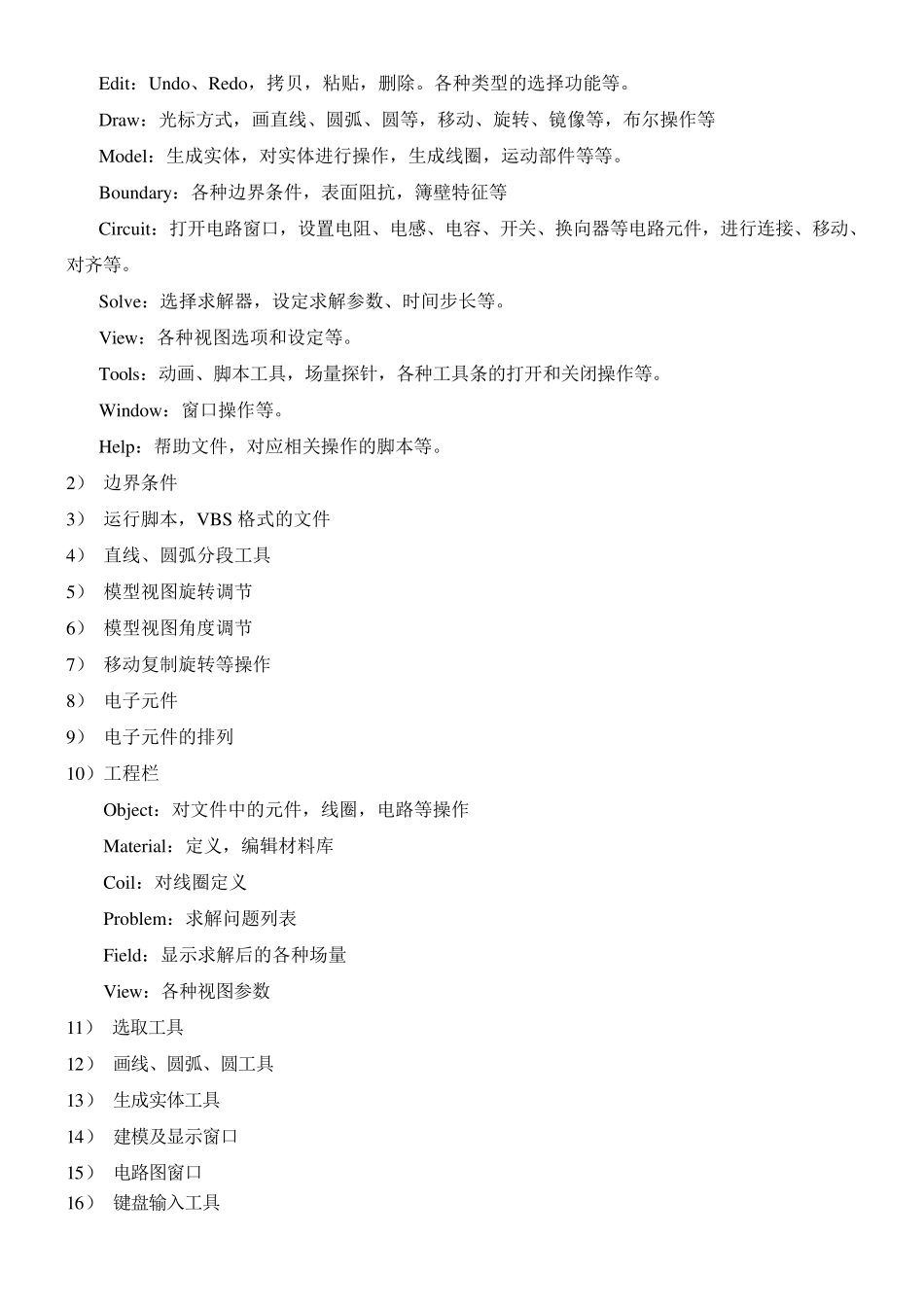

MagNet操作教程 前言 以三相异步电机为例，介绍MagNet 软件的基本操作步骤。和一般的有限元软件相类似，对一个模型的分析包括以下步骤。 1. MagNet界面介绍 安装MagNet 和相应的License 后，可以运行MangNet。在Window s 系统中，点击开始－>程序－>MagNet－>MagNet启动MagNet。其主要的界面如下（可通过菜单Tools→Tool Bars 自定义工具栏）。 1） 下拉菜单 File：新建、打开、保存文档，输入、输出模型、动画等 建立几何模型 编辑和设定材料 设置线圈和电路连接 设置边界条件 设置剖分网格参数 求解 后处理 1 2 3 4 5 6 7 8 9 10 11 14 12 13 15 16 Edit：Undo、Redo，拷贝，粘贴，删除。各种类型的选择功能等。 Draw：光标方式，画直线、圆弧、圆等，移动、旋转、镜像等，布尔操作等 Model：生成实体，对实体进行操作，生成线圈，运动部件等等。 Boundary：各种边界条件，表面阻抗，簿壁特征等 Circuit：打开电路窗口，设置电阻、电感、电容、开关、换向器等电路元件，进行连接、移动、对齐等。 Solve：选择求解器，设定求解参数、时间步长等。 View：各种视图选项和设定等。 Tools：动画、脚本工具，场量探针，各种工具条的打开和关闭操作等。 Window：窗口操作等。 Help：帮助文件，对应相关操作的脚本等。 2） 边界条件 3） 运行脚本，VBS 格式的文件 4） 直线、圆弧分段工具 5） 模型视图旋转调节 6） 模型视图角度调节 7） 移动复制旋转等操作 8） 电子元件 9） 电子元件的排列 10）工程栏 Object：对文件中的元件，线圈，电路等操作 Material：定义，编辑材料库 Coil：对线圈定义 Problem：求解问题列表 Field：显示求解后的各种场量 View：各种视图参数 11） 选取工具 12） 画线、圆弧、圆工具 13） 生成实体工具 14） 建模及显示窗口 15） 电路图窗口 16） 键盘输入工具 2 . 建立三相异步电机模型 以陈世坤《电机设计》第十章计算例题（263 页）为例，电机型号Y160M-4（Y：产品类型代号，表示异步电动机；160：电机中心高，表示轴心到地面的距离为160 毫米；M：电机机座长度，表示为中机座；4：极数，表示4 极电机。）额定功率11kW，额定转速1460r/min，气隙厚度0.5mm，轴向有效长度155mm，单层交叉绕线，每圈匝数29，导线线径1.3mm，2 根并绕，电源三相380V pdf 格式《电机设计》下载地址：http://ishare.iask.sina.com.cn/f/11264398...
