最新Altium_Designer09快捷键大全

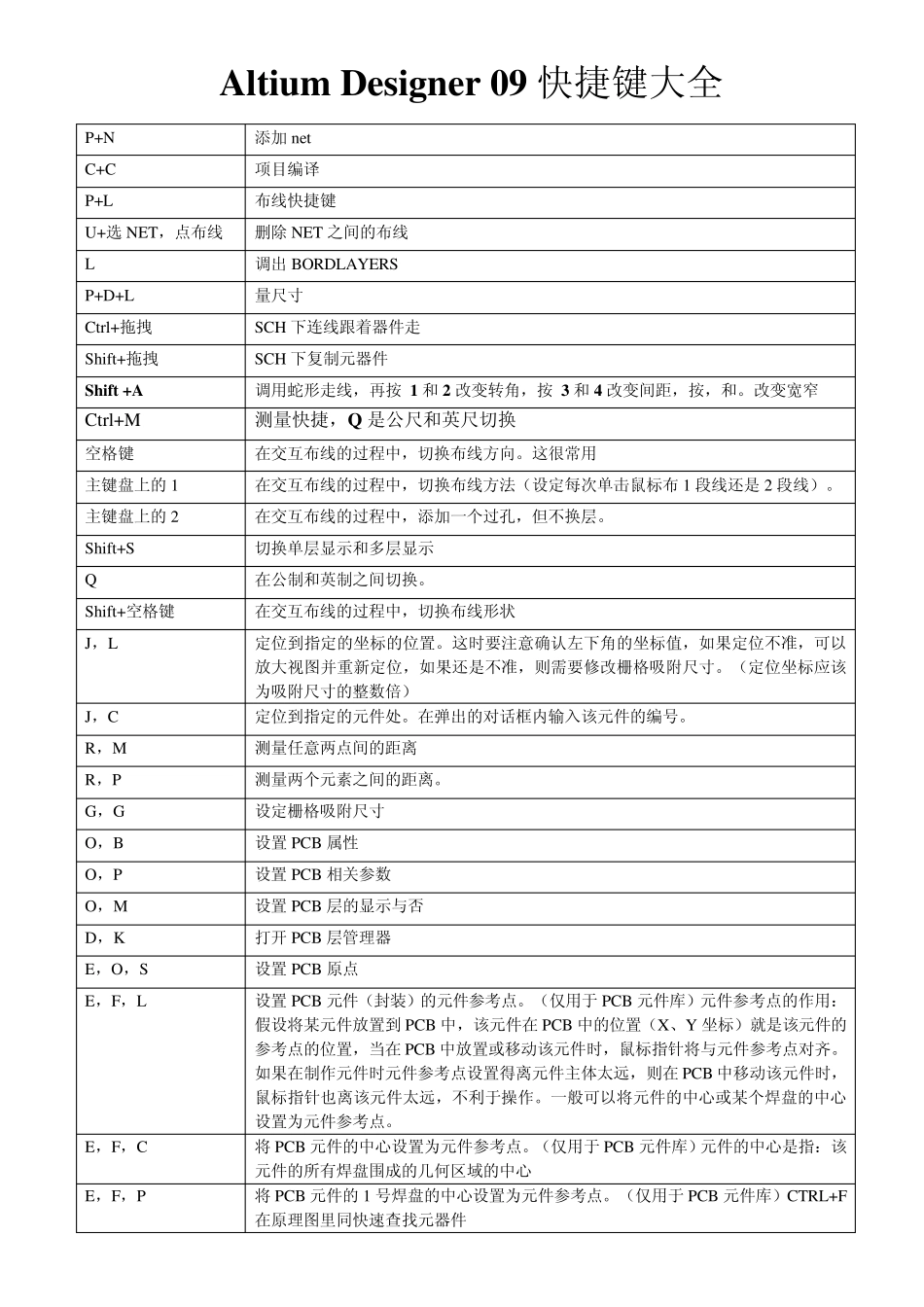

最新Altium_Designer09快捷键大全_第1页
1/10

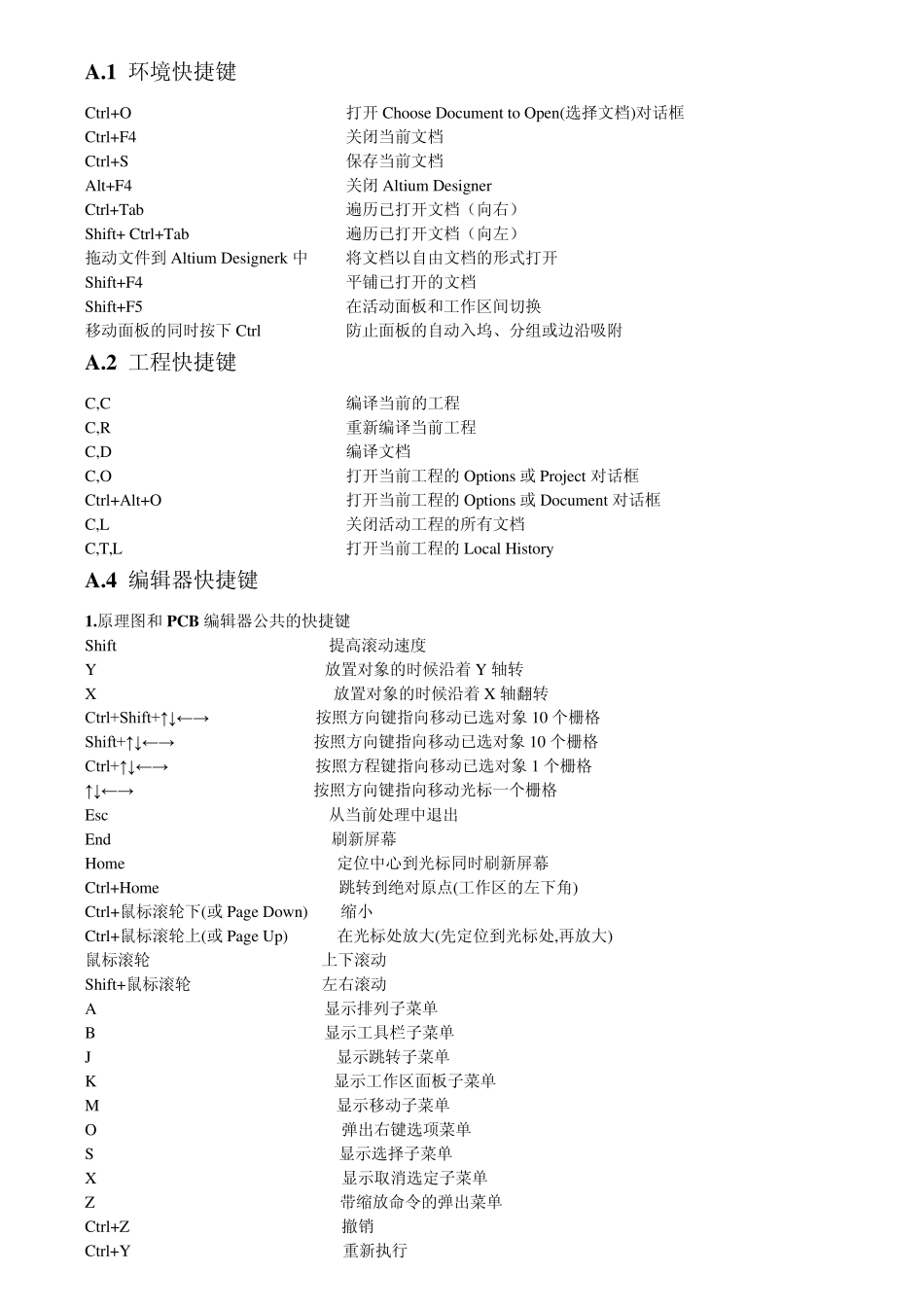

最新Altium_Designer09快捷键大全_第2页
2/10

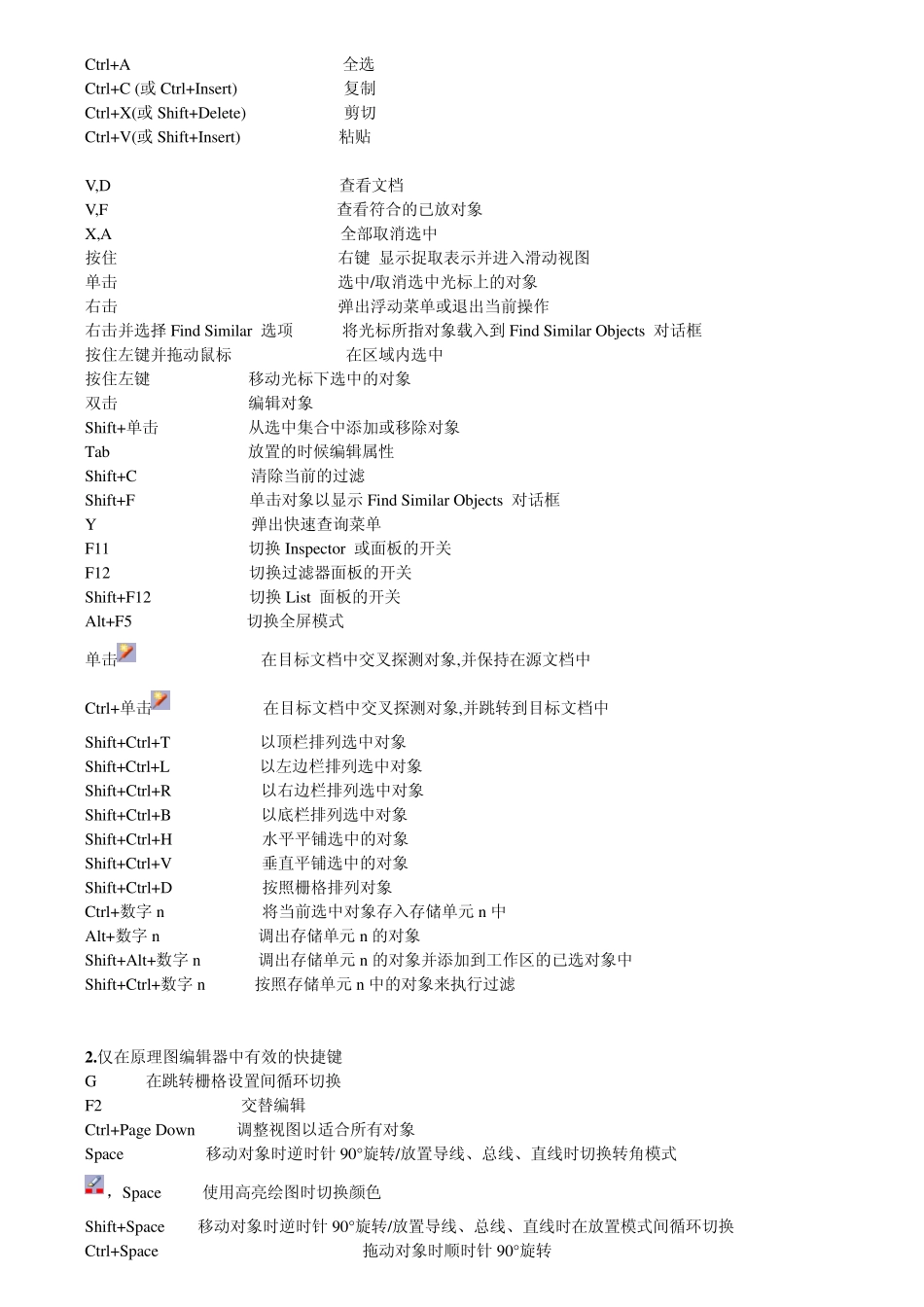

最新Altium_Designer09快捷键大全_第3页
3/10
Altiu m Designer 09 快捷键大全 P+N 添加 net C+C 项目编译 P+L 布线快捷键 U+选 NET,点布线 删除 NET 之间的布线 L 调出 BORDLAYERS P+D+L 量尺寸 Ctrl+拖拽 SCH 下连线跟着器件走 Shift+拖拽 SCH 下复制元器件 Shift +A 调用蛇形走线,再按 1 和 2 改变转角,按 3 和 4 改变间距,按,和。改变宽窄 Ctrl+M 测量快捷,Q 是公尺和英尺切换 空格键 在交互布线的过程中,切换布线方向。这很常用 主键盘上的 1 在交互布线的过程中,切换布线方法(设定每次单击鼠标布 1 段线还是 2 段线)。 主键盘上的 2 在交互布线的过程中,添加一个过孔,但不换层。 Shift+S 切换单层显示和多层显示 Q 在公制和英制之间切换。 Shift+空格键 在交互布线的过程中,切换布线形状 J,L 定位到指定的坐标的位置。这时要注意确认左下角的坐标值,如果定位不准,可以放大视图并重新定位,如果还是不准,则需要修改栅格吸附尺寸。(定位坐标应该为吸附尺寸的整数倍) J,C 定位到指定的元件处。在弹出的对话框内输入该元件的编号。 R,M 测量任意两点间的距离 R,P 测量两个元素之间的距离。 G,G 设定栅格吸附尺寸 O,B 设置 PCB 属性 O,P 设置 PCB 相关参数 O,M 设置 PCB 层的显示与否 D,K 打开PCB 层管理器 E,O,S 设置 PCB 原点 E,F,L 设置 PCB 元件(封装)的元件参考点。(仅用于PCB 元件库)元件参考点的作用:假设将某元件放置到 PCB 中,该元件在 PCB 中的位置(X、Y 坐标)就是该元件的参考点的位置,当在 PCB 中放置或移动该元件时,鼠标指针将与元件参考点对齐。如果在制作元件时元件参考点设置得离元件主体太远,则在 PCB 中移动该元件时,鼠标指针也离该元件太远,不利于操作。一般可以将元件的中心或某个焊盘的中心设置为元件参考点。 E,F,C 将PCB 元件的中心设置为元件参考点。(仅用于PCB 元件库)元件的中心是指:该元件的所有焊盘围成的几何区域的中心 E,F,P 将PCB 元件的 1 号焊盘的中心设置为元件参考点。(仅用于PCB 元件库)CTRL+F 在原理图里同快速查找元器件 A.1 环境快捷键 Ctrl+O 打开Choose Document to Open(选择文档)对话框 Ctrl+F4 关闭当前文档 Ctrl+S 保存当前文档 Alt+F4 关闭Altium Designer Ctrl+Tab 遍历已打开文档(向右) Shift+ Ctrl+Tab 遍历已打开文档(向左) 拖动文件到...
