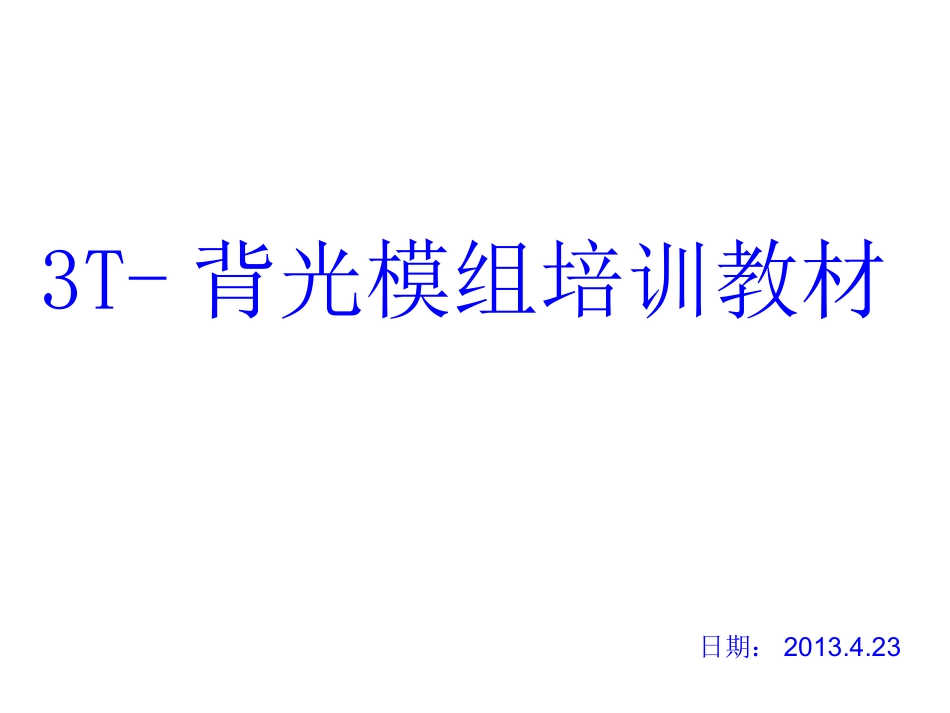

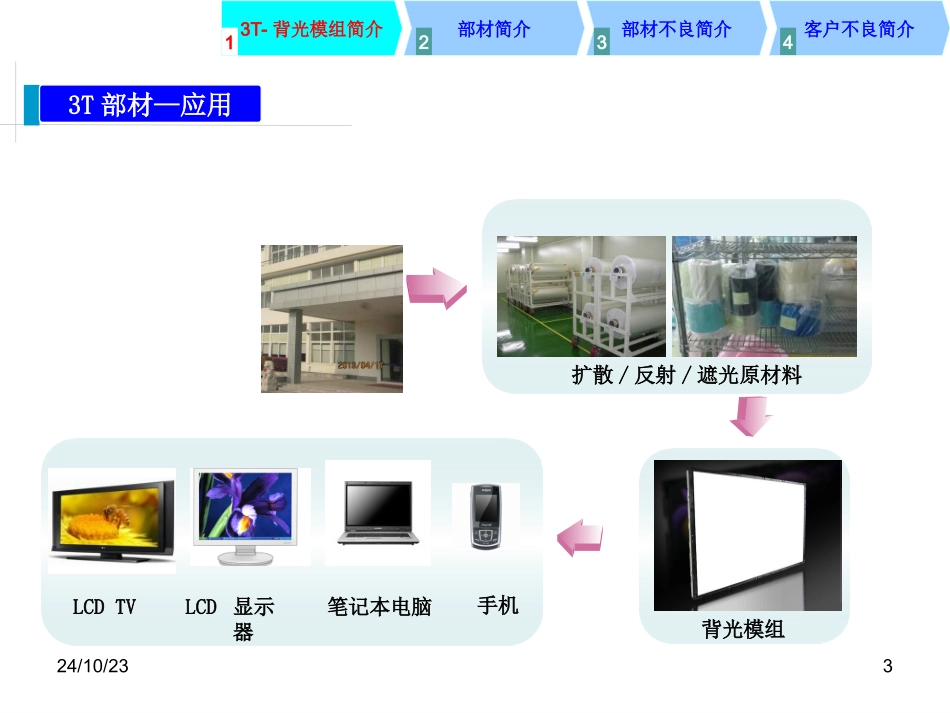

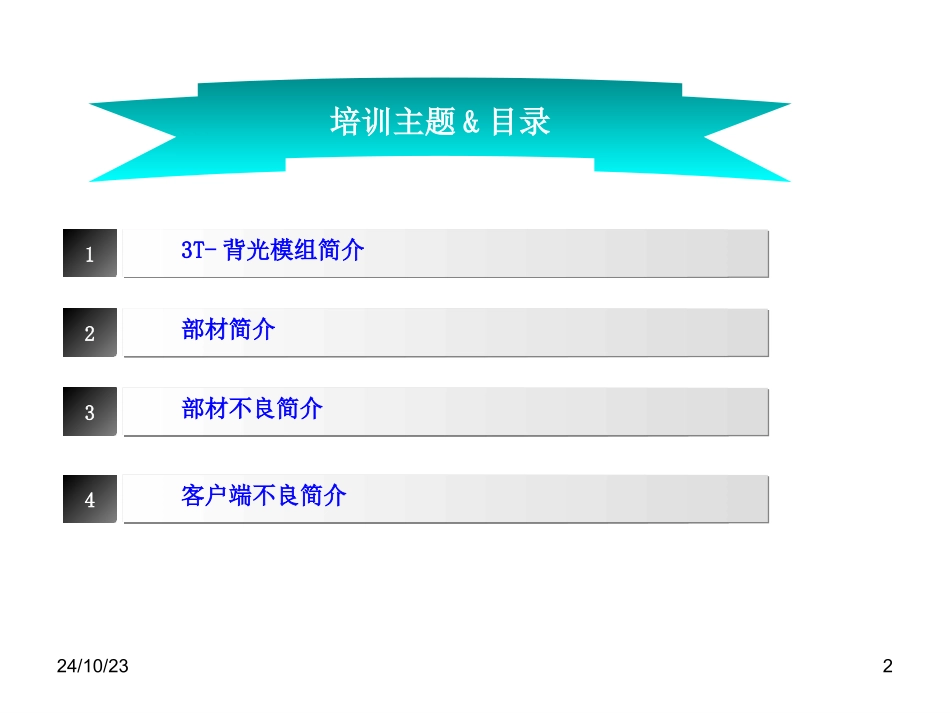

3T-背光模组培训教材日期：2013.4.2324/10/232培训主题&目录13T-背光模组简介2部材简介3部材不良简介4客户端不良简介24/10/233LCDTV背光模组扩散/反射/遮光原材料笔记本电脑LCD显示器手机3T部材—应用部材简介3T-背光模组简介部材不良简介客户不良简介124324/10/234部材简介3T-背光模组简介部材不良简介客户不良简介12433T-背光模组关联3T主要产品：扩散片、反射片、遮光片（黑/白胶）在客户端称为Film材料，是背光模组的重要组成部分之一；3T主要产品：扩散片、反射片、遮光片（黑/白胶）在客户端称为Film材料，是背光模组的重要组成部分之一；背光模组光源结构件主要有EL、CCFL及LED三种背光源类型；主要有EL、CCFL及LED三种背光源类型；导光板Film材分为印刷、化学蚀刻、精密机械刻画法、光微影；分为印刷、化学蚀刻、精密机械刻画法、光微影；增光片、扩散片、反射片、遮光胶；增光片、扩散片、反射片、遮光胶；背板、胶框、灯管架、铝型材、铝基条，其中胶框为必件；背板、胶框、灯管架、铝型材、铝基条，其中胶框为必件；背光模组由4大部材组成123424/10/235背光模组(Backlightmodule简称BLU)为液晶显示器面板(LCDpanel)的关键组件之一，由于液晶（LCD）本身不发光，背光模组之功能即在于供应充足的亮度与分布均匀的光源，使其能正常显示影像；同时也是TV、监视器、笔记型电脑、手机、數位相机及投影机等具有成长潜力电子产品的关键组成部分；背光式可依其规模的要求，以灯管、LED的位置做分类，发展出下列三大结构;部材简介3T-背光模组简介部材不良简介客户不良简介1243何谓背光模组背光模组结构24/10/236ESR（反射片）FPC（线路板）Housing(外框）REF（导光板）扩散片BEF（棱镜片）DBEF（增光片）遮光片保护膜表面之形狀产生聚光之效果使亮度提升保护表面不受污染及损坏将光线向一定方向反射LED光源线路及载体产品外框（外形轮廓）将线状光源转变为面状光源使表面各处光线均匀增加光的利用率提升亮度遮光、粘合LCD和背光源,提高光利用率部材简介3T-背光模组简介部材不良简介客户不良简介1243背光模组-侧边式结构24/10/237部材简介3T-背光模组简介部材不良简介客户不良简介1243背光模组光源图342561所需均匀光源增光膜1LED导光板反射片點光源导引光线反射光源面光源调整光源2345棱鏡片6扩散片增加光源亮度24/10/238背光模组的设计是以Panel为中心起始，採取Up→Down或Down→Up展开的，包含Film材、导光板、LED、结构件等部件的各式尺寸式样、材料资讯、光学性能、整体结构单部品的配合，均有RD严格的验证才能量产；对Film材料的规格、式样、尺寸、外观、材质、有害物质标准等均有严格要求，具体参照部材相应的QC检查基准书所标示的规格进行判定；部材简介3T-背光模组简介部材不良简介客户不良简介1243背光模组成品24/10/239机台加工分条卷材IQC检查内包装外包装OQC检查手工检查PQC检查卷材净化部材简介3T-背光模组简介部材不良简介客户不良简介1243部材加工流程24/10/2310遮光胶带：起到黏贴和遮光的作用，材质为PET，两面涂布黏剂、中间基材层涂佈光吸收材料，白面有光反射作用，可提高光利用率；双面胶带其结构如图一所示；保护隔离膜(上台纸）黏着剂保护隔离膜(下台纸）黏着剂白色/黑色专用基材图一图一ASideBSide应用端：A-Side与Panel作接合之应用；B-Side与胶框作接合之应用；表面涂布通常为銀反射层，可有效把光反射回收至光学膜片，進行再利用；部材简介3T-背光模组简介部材不良简介客户不良简介1243部材—遮光胶24/10/2311扩散片：DiffuserSheet，性质为将导光板射出之光源，均匀扩散至整个面光源加宽视野角、集中光线以提供面板正面亮度及平衡光源；擴散片DiffuserSheet(a)：印刷式涂布模式，效果中等，人眼可见其涂佈痕跡；(b)：点模式，使用聚合体材料做基础，两面有小的玻璃珠(GlassBall)，混合制成，效果良好；Pattern—样式(c)：上扩片+下扩片，可有效消除牛顿环现象，但辉度会下降15～18%；部材简介3T-背光模组简介部材不良简介客户不良简介1243部材—扩散片24/10/2312反射片：简称ReflectorSheet，反射方式是以镜面反射，运用效果为将穿过导光板之光线经过...
