木模钢背楞体系简介VIP免费

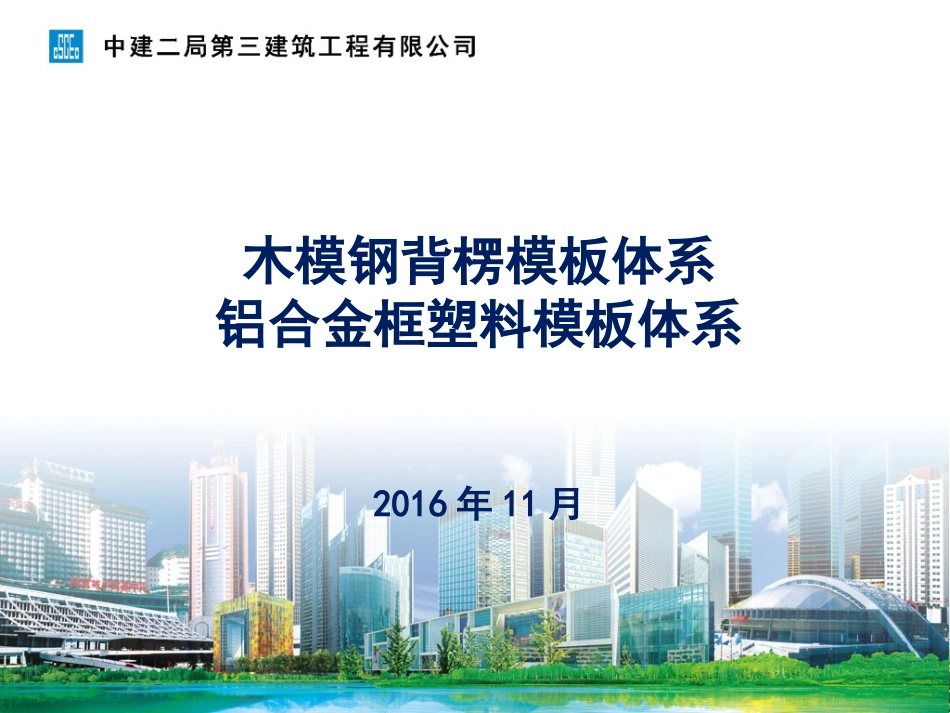

木模钢背楞体系简介_第1页
1/36

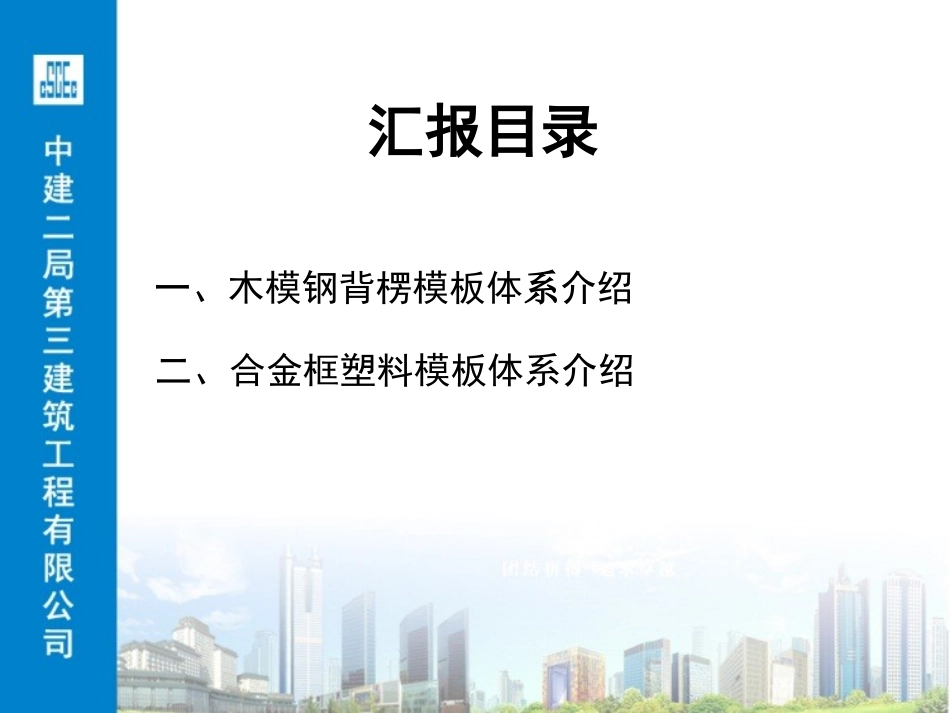

木模钢背楞体系简介_第2页
2/36

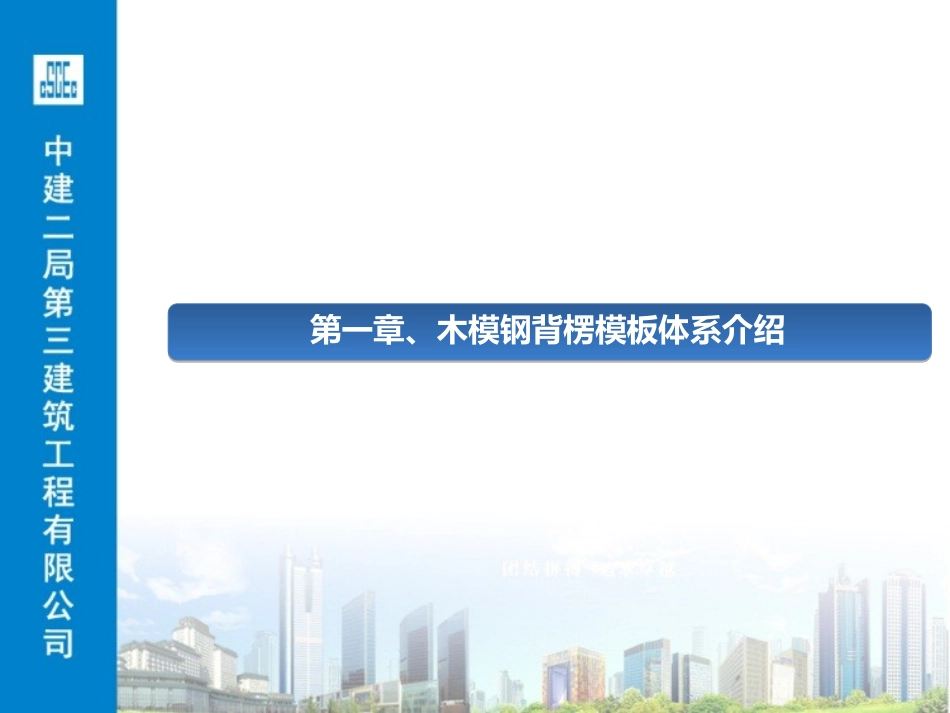

木模钢背楞体系简介_第3页
3/36
木模钢背楞模板体系铝合金框塑料模板体系2016年11月汇报目录一、木模钢背楞模板体系介绍二、合金框塑料模板体系介绍第一章、木模钢背楞模板体系介绍1、木模钢背楞模板体系特点传统的墙体木模板体系为覆膜木模板+50X100木方(次肋)+ф48x3.5双钢管(主肋)采用对拉螺栓进行螺母固定,存在主次肋变形对墙体的垂直度和平整度产生影响较大,此外构件的截面尺寸、阴阳角及洞口尺寸控制难度较大;随着开发商对第三方实测实量的引入,采用传统的墙体模板体系很难达到业主的质量要求。木模钢背楞模板体系是分公司推行标准化中的模板体系标准化一部分,该体系采用覆膜木模板+50X30方钢(次肋)+双方钢50X30(主肋)及配套的阳角锁具、端头锁具、定型阴角背肋和伸缩主肋的设计,对控制混凝土结构的洞口截面尺寸、阴阳角方正、构件尺寸及垂直平整度等质量从模板体系构造措施上得到很好的控制。1、木模钢背楞模板体系特点采用方钢50X30做次肋做到多次周转使用,材料变形小,且杜绝现场随意切割,材料损耗小。双方钢50X30(主肋)对安装操作方便简单,材料周转倒运方便,与次肋较钢管接触面大,便于对墙面平整度控制。次肋方钢尺寸:外墙面为层高H-100mm(考虑下包混凝土接茬部位50~100mm),内墙面为净高-200mm。主肋的尺寸规格:900mm、1500mm、2100mm、2500mm;伸缩主背楞规格:1500~1800、1800~2200、2000~2400、2400~2700、3200~3500;L型龙骨规格:400X400mm、400X600mm、400X1000mm。2、木模钢背楞模板体系技术准备1)根据墙体模板体系设计计算后,对支撑主次背楞平面进行布置,确定墙体平面布置图及其设置间距。2)结合模板支撑的配备数量,统计不同规格的主次楞及配套锁具的数量及规格,用于进行物资准备。2、木模钢背楞模板体系技术准备墙体配模应用示意图L型钢背楞主背楞伸缩背楞阳角锁具1阳角锁具2洞口锁具3、木模钢背楞墙体模板体系安装1)施工程序:弹线→钢筋、水电管(盒)隐蔽→配模→安装墙体一侧模板→安装墙体另一侧模板→安装次龙骨→安装主龙骨门洞口模板→安堵头模板→调整固定→预验配模:(1)、木模板的拼模应采取竖向拼模,减少横向水平缝的数量。(2)、根据方案设计对拉螺栓的间距,配模时墙面两侧模板穿墙杆位置统一设置,转角及洞口部位等特殊位置模板单独配模,模板安装时墙体两侧对拉螺栓的安装快捷,此外方便对周转过程中个别模板破损更换。3、木模钢背楞墙体模板体系安装2)模板安装细部做法:(1)、墙体根部150mm范围内楼板面混凝土的收平压光。(2)、在墙体根部横向设置一道通长的40X90的木方,与已浇筑的混凝土楼板填充海绵条(平整度不理想时在其根部填塞水泥砂浆),避免混凝土漏浆产生。3、木模钢背楞墙体模板体系安装3)、在混凝土竖向拼缝处附加固定40X90木方进行压缝处理,避免竖向拼缝部位漏浆。4)、在方钢50X50次肋安装过程中,采用次肋中上部设计用于与模板临时固定的钉孔,根据设计次肋间距与木模板进行临时固定,如竖向拼缝部位木方截面尺寸不足40mm,在次肋布置时,应紧临木方设置一道方钢次肋,避免竖向拼缝处出现涨模影响平整度。木方压缝附加次肋3、木模钢背楞墙体模板体系安装5)、模板安装时,水泥砂浆顶模棍设置位置应进行穿墙杆位置,避免在调整固定时该部位出现局部变形。6)、在阴角部位采用阴角L形主龙骨短边规格为400mm,对拉螺栓固定点距阴角部位应控制在300~350mm左右,距阴角距离过小影响安装操作和阴角的角度控制。对拉螺栓固定点距离阴角过小,搭接主肋部分出现角度偏差。3、木模钢背楞墙体模板体系安装7)、采用端头锁具能够很好的控制墙体端面尺寸控制,此外端面部位的次肋木方应挑选截面尺寸一致,如尺寸不统一易出现端面阳角不方正的情况。在墙梁交界部位采取木模板墙包梁、梁次肋压墙模板的方式;洞口阴角部位次肋设置采取墙顶梁的方式,避免其出现错台和角部变形的现象。3、木模钢背楞墙体模板体系安装8)、洞口部位应设置至少一道贯通的主龙骨,保证洞口两侧的平整度,洞口端面应设置上下两道对顶杆件,避免端头锁具的定位平移。3、木模钢背楞墙体模板体系安装3、木模钢背楞墙体模板体系安装8)、在外墙、楼梯间或电...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

木模钢背楞体系简介
